ГОСТ 7769-82: Легированный чугун для отливок – Комплексный разбор

Обзор ГОСТ 7769-82: легированный чугун для ответственных применений

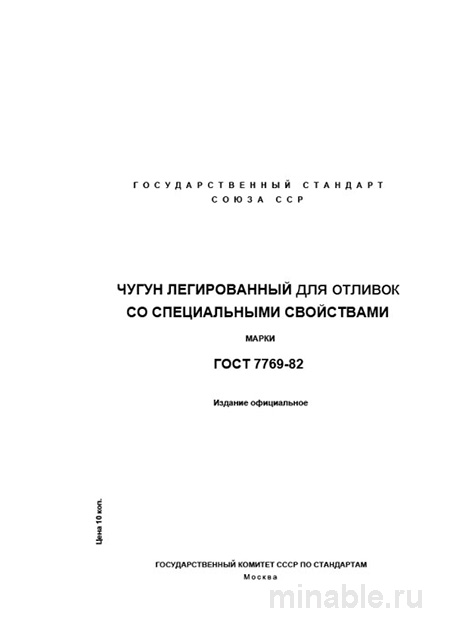

В условиях машиностроения, где эксплуатация изделий сопряжена с повышенными нагрузками и агрессивной средой, стандартные марки чугуна не всегда соответствуют предъявляемым требованиям. В таких случаях целесообразно использование легированных чугунов, свойства которых улучшены путем добавления специальных присадок. Основным нормативным документом, регламентирующим производство и применение легированных чугунов в Российской Федерации и странах СНГ, является ГОСТ 7769-82 «Чугун легированный для отливок с особыми свойствами. Марки», который представляет собой комплексный стандарт, определяющий технические требования, химический состав, механические свойства и методы контроля продукции.

Цели и задачи стандарта

ГОСТ 7769-82 устанавливает требования к легированным чугунам, в состав которых введены такие элементы, как никель, хром, медь, титан, алюминий и другие. Это позволяет получать отливки с заданными эксплуатационными характеристиками, такими как повышенная износостойкость, жаростойкость, коррозионная стойкость и устойчивость к изменяющимся нагрузкам. Чугун, соответствующий данному стандарту, находит применение в производстве деталей, работающих в условиях:

• интенсивного износа (например, лопатки насосов, элементы горнодобывающего оборудования);

• высоких температур (колосники, патрубки, крышки турбин);

• коррозионно-агрессивных сред (химическое оборудование, арматура);

• динамических нагрузок (станины станков, прессы).

Стандарт не регламентирует конкретные технологические процессы производства, оставляя за технологом выбор оптимальных методов достижения необходимых характеристик.

Особенности маркировки и классификации

ГОСТ 7769-82 предусматривает унифицированную систему маркировки легированных чугунов. Обозначение марки включает буквенные и цифровые символы, отражающие химический состав материала:

• Буквы указывают на наличие легирующих элементов (например, Ч — чугун, Н — никель, Х — хром);

• Цифры обозначают процентное содержание элементов. Если концентрация элемента менее 1%, цифра не указывается.

Например, марка ЧН19Х3 обозначает чугун, содержащий 19% никеля и 3% хрома.

В зависимости от эксплуатационных свойств, легированные чугуны классифицируются на следующие группы:

• Жаростойкие (ЧЮ6, ЧЮХШ, ЧС5) — характеризуются повышенной устойчивостью к высоким температурам благодаря введению кремния, алюминия и хрома.

• Жаропрочные (ЧН19Х3, ЧН11Г7Ш) — обладают высокой прочностью и устойчивостью к деформации при температурах до 110°C.

• Коррозионно-стойкие (ЧН15Д7, ЧН15Д3Ш) — устойчивы к коррозии в щелочах и морской воде, слабо магнитны.

• Износостойкие (ЧХ16, ЧХ22ДШ, ЧХ28Д2) — отличаются высокой стойкостью к абразивному износу благодаря содержанию хрома.

Методы контроля качества

Контроль качества легированных чугунов осуществляется в соответствии с техническими условиями (ТУ), которые должны соответствовать требованиям ГОСТ 7769-82. В процессе контроля проводятся следующие виды испытаний:

• Определение химического состава — выполняется спектральным анализом для подтверждения соответствия содержания легирующих элементов установленным нормам.

• Измерение твердости — проводится с использованием специализированных приборов для оценки механических свойств материала.

• Микроструктурный анализ — включает исследование микроструктуры чугуна под оптическим или электронным микроскопом для выявления дефектов и оценки качества материала.

Важно отметить, что даже при высокой твердости чугуна его микроструктура может не соответствовать требованиям эксплуатации, что может привести к преждевременному выходу из строя деталей.

Сравнительный анализ с другими стандартами

ГОСТ 7769-82 отличается от ГОСТ 1585-85 на чугун общего назначения и ГОСТ 7293-85 на ковкий чугун по ряду ключевых параметров:

/ Параметр / ГОСТ 7769-82 (Легированный чугун) / ГОСТ 1585-85 (Серый чугун) / ГОСТ 7293-85 (Ковкий чугун) / /----------------------------------/------------------------------------------------------------------------------------------------------------------------------------------------------/------------------------------------------------------------------------------------------------------------------------------/-----------------------------------------------------------------------------------------------------------------------------/ / Основное назначение / Специальные свойства: жаростойкость, коррозионная стойкость, износостойкость / Общее машиностроительное назначение, работа в условиях сжатия / Детали сложной конфигурации, работающие с ударными нагрузками и вибрацией / / Ключевые свойства / Твердость, окалиностойкость, химическая стойкость / Предел прочности на сжатие и изгиб / Предел прочности на растяжение, относительное удлинение, ударная вязкость / / Метод контроля / Химсостав, твердость, структура / Прочность на изгиб, твердость / Прочность на растяжение, удлинение, твердость / / Типичные допуски / Строгие допуски по химсоставу, твердости / Допуски по прочности / Допуски по прочности и удлинению /

ГОСТ 7769-82 предназначен для легированных чугунов с особыми свойствами, что отличает его от стандартов на серый и ковкий чугун, ориентированных на более широкий спектр применения.

Рекомендации для специалистов

Исходя из практического опыта работы с ГОСТ 7769-82, можно сформулировать следующие рекомендации:

Для технологов и конструкторов:

• Следует избегать использования чрезмерно сложных марок чугуна, которые могут быть дорогими и сложными в обработке. Рекомендуется выбирать материалы с оптимальным соотношением стоимости, технологических характеристик и требуемых эксплуатационных свойств.

• В технических условиях необходимо детально прописывать все требования к качеству чугуна, включая методы контроля твердости, структуру материала и допустимые дефекты.

Для специалистов по закупкам и приемке:

• При проведении входного контроля продукции необходимо требовать предоставления паспорта на каждую плавку, содержащего результаты спектрального анализа химического состава чугуна.

• Важно обращать внимание на возможные дефекты материала, такие как недостаточное содержание легирующих элементов, наличие газовых пузырей или белый налет на поверхности чугуна.

• Визуальный осмотр продукции должен включать оценку однородности цвета чугуна, отсутствие белых или синеватых пятен, которые могут свидетельствовать о наличии дефектов.

• Для экспресс-оценки качества чугуна рекомендуется использовать переносные твердомеры, позволяющие быстро определить основные механические свойства материала.

ГОСТ 7769-82 является важным нормативным документом, обеспечивающим производство высококачественных легированных чугунов для изделий, работающих в сложных эксплуатационных условиях. Понимание и строгое соблюдение требований данного стандарта способствует созданию надежной и конкурентоспособной продукции.
