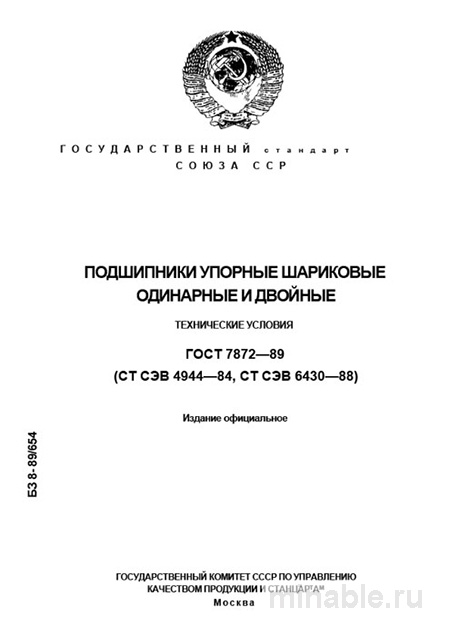

ГОСТ 7872-89: Подшипники упорные шариковые – Комплексный разбор

Обзор стандарта ГОСТ 7872-89: важный нормативный документ для специалистов в области машиностроения

В машиностроительной отрасли надежность функционирования механизмов во многом определяется качеством комплектующих элементов, даже если они на первый взгляд кажутся незначительными. Для инженеров, технических специалистов и профессионалов в области закупок, занимающихся проектированием и эксплуатацией механизмов, подвергающихся значительным нагрузкам, стандарт ГОСТ 7872-89 представляет собой основополагающий нормативный документ. Он регламентирует требования к упорным шариковым подшипникам, включая материалы, методы контроля и технические характеристики. В данном обзоре рассматривается содержание и значимость данного стандарта для специалистов различных профилей.

Назначение и область применения ГОСТ 7872-89

Стандарт ГОСТ 7872-89 устанавливает требования к упорным шариковым подшипникам, предназначенным для восприятия осевых нагрузок. Такие подшипники не предназначены для работы с комбинированными нагрузками, включающими осевые и радиальные составляющие. Основное применение упорных шариковых подшипников наблюдается в вертикальных валах и механизмах, испытывающих значительные осевые нагрузки, таких как опоры станков, поворотные механизмы кранов и другие высоконагруженные конструкции.

В зависимости от конструктивных особенностей, упорные шариковые подшипники подразделяются на два основных типа:

1. Односторонние подшипники (серия 800): данные подшипники способны воспринимать нагрузки только в одном направлении и требуют установки дополнительного подшипника для фиксации вала с противоположной стороны.

2. Двусторонние подшипники (серия 800): конструкция таких подшипников включает два кольца с дорожками качения, тела качения и сепаратор. Двусторонние подшипники способны воспринимать нагрузки в обоих направлениях, что позволяет упростить конструктивные решения.

Следует отметить, что правильная установка данных подшипников требует высокой точности. Даже незначительный перекос может привести к повышенному уровню шума, вибрациям и ускоренному износу, что, в свою очередь, может стать причиной аварийных ситуаций.

Основные технические требования к подшипникам

Стандарт ГОСТ 7872-89 детально регламентирует все аспекты производства упорных шариковых подшипников, обеспечивая их высокое качество и надежность.

Материалы и методы обработки

Для изготовления упорных шариковых подшипников применяются специальные марки стали, такие как ШХ15 и ШХ15СГ. После механической обработки твердость материала должна находиться в диапазоне от 59 до 65 единиц по шкале HRC. Особое внимание уделяется толщине слоя стали, подвергаемого механической обработке, с целью предотвращения преждевременного износа и разрушения подшипника.

Геометрические параметры

Стандарт устанавливает точные значения внутренних (d), наружных (D) диаметров и высоты (H, T) подшипников. Точность изготовления подшипников зависит от класса точности, который может быть нормальным, повышенным, высоким или сверхвысоким. Дополнительно контролируются следующие параметры:

• Параллельность торцовых поверхностей колец.

• Шероховатость поверхностей качения, которая должна соответствовать высоким требованиям.

Сепараторы для подшипников могут быть изготовлены из различных материалов, включая сталь, латунь и пластик. Стальные сепараторы являются наиболее распространенными, латунные применяются в высокоскоростных механизмах, а пластиковые используются в легких и малошумных устройствах.

Методы контроля качества на производстве

Контроль качества упорных шариковых подшипников является неотъемлемой частью производственного процесса. Стандарт ГОСТ 7872-89 определяет следующие этапы проверки:

1. Визуальный осмотр: проверка на наличие внешних дефектов, таких как трещины, коррозия или неправильная маркировка.

2. Измерительный контроль: использование специализированных измерительных инструментов для проверки геометрических параметров подшипников.

3. Испытания на шум и вибрацию: проведение испытаний на специализированных стендах для оценки уровня шума и вибраций при работе подшипников.

Сравнительный анализ с другими стандартами

Для более полного понимания специфики ГОСТ 7872-89 целесообразно провести его сравнительный анализ с другими стандартами на подшипниковые узлы:

\

/ Параметр / ГОСТ 7872-89 (Упорные шариковые) / ГОСТ 888-89 (Шариковые радиально-упорные) / ГОСТ 25095-82 (Упорно-сферические роликовые) / /-----------------------------------/-----------------------------------/-------------------------------------------/---------------------------------------------/ / Назначение / Восприятие осевых нагрузок / Восприятие комбинированных нагрузок / Восприятие больших осевых нагрузок / / Скорость вращения / Низкая и средняя / Высокая и сверхвысокая / Низкая / / Чувствительность к перекосу / Высокая / Низкая / Низкая / / Тип воспринимаемой нагрузки / Средняя / Высокая / Очень высокая / / Область применения / Вертикальные шпиндели, домкраты / Шпиндели станков, опоры редукторов / Опоры кранов, тяжелые роторы /

Как видно из таблицы, каждый стандарт имеет свою специфику и область применения, что позволяет выбирать наиболее подходящий тип подшипника в зависимости от конкретных условий эксплуатации.

Рекомендации для специалистов

Для специалистов, работающих с подшипниковыми узлами, можно выделить следующие рекомендации:

Для инженеров и конструкторов:

• Точность монтажа: конструкции механизмов должны обеспечивать высокую точность установки подшипников.

• Смазочные материалы: необходимо предусмотреть систему подачи и удаления смазочных материалов.

• Методы монтажа: использование специализированных инструментов для монтажа подшипников, исключающих применение ударных методов.

Для специалистов по закупкам:

• Документация: проверка наличия всех необходимых сертификатов и документов, подтверждающих соответствие продукции требованиям стандарта.

• Контроль партии: проведение выборочного контроля качества подшипников из поставляемой партии.

• Критерии отбора: отказ от приобретения подшипников с признаками коррозии, повреждений или несоответствия размеров.

• Упаковка: обеспечение герметичной упаковки для защиты подшипников от воздействия влаги.

Заключение

ГОСТ 7872-89 является важным нормативным документом, регламентирующим производство и эксплуатацию упорных шариковых подшипников. Соблюдение требований данного стандарта позволяет создавать надежные и долговечные механизмы. Несмотря на то, что стандарт был разработан достаточно давно, он сохраняет свою актуальность и значимость в современной машиностроительной отрасли.
