Путевой болт для узкой колеи: технические характеристики и особенности применения

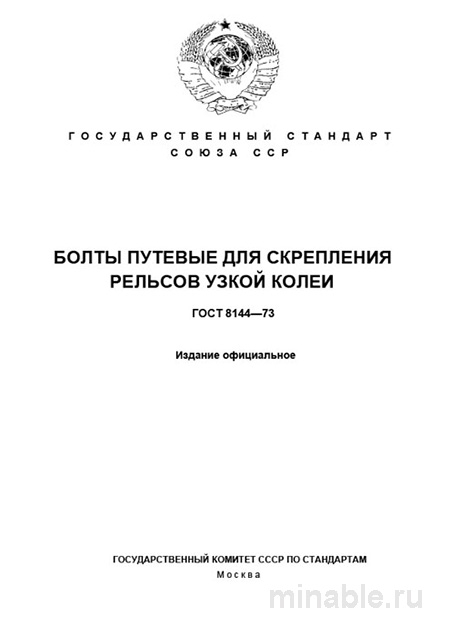

При проектировании и эксплуатации железнодорожных путей, особенно узкоколейных, предназначенных для промышленных целей, горных разработок или транспортировки лесоматериалов, особое внимание уделяется надежности всех конструктивных элементов. В частности, путевые болты, используемые для соединения рельсов с деревянными шпалами, играют ключевую роль в обеспечении безопасности и долговечности железнодорожных путей. ГОСТ 8144-73 устанавливает строгие требования к параметрам и материалам путевых болтов, предназначенных для узкоколейных железных дорог.
Назначение путевых болтов
Путевые болты служат для фиксации рельсов к деревянным шпалам на узкоколейных железных дорогах. Конструкция таких болтов предусматривает наличие специальных элементов, предотвращающих их проворот под воздействием динамических нагрузок, возникающих при движении поездов.
Важно отметить: Путевые болты предназначены исключительно для использования с деревянными шпалами. При применении этих болтов с бетонными шпалами рекомендуется использовать дополнительные крепежные элементы, соответствующие требованиям ГОСТ.
Требования к материалам и конструкции путевых болтов
Стандарт ГОСТ 8144-73 предъявляет жесткие требования к материалам и конструкции путевых болтов.
Материалы и прочностные характеристики
Для изготовления путевых болтов применяется сталь, обладающая высокой механической прочностью. Наиболее часто используется сталь марки 36Г2С, обладающая необходимыми характеристиками для восприятия значительных нагрузок.
-
Прочность: Путевые болты должны обладать высокой механической прочностью, обеспечивающей их устойчивость к разрушению при ударных и растягивающих нагрузках.
-
Термообработка: Для повышения эксплуатационных характеристик болты подвергаются закалке и отпуску, что позволяет обеспечить их долговечность и надежность.
Примечание: В некоторых случаях могут встречаться болты, изготовленные методом токарной обработки без последующей термообработки. Такие болты обладают пониженной прочностью и не соответствуют требованиям стандарта. Для подтверждения соответствия необходимо проводить проверку твердости материала.
Конструктивные особенности
-
Форма головки: Головка путевого болта имеет квадратную форму с закругленными краями. Размеры головки регламентируются ГОСТ 8144-73.
-
Форма стержня: На части стержня выполняется метрическая резьба, а другая часть предназначена для вхождения в шпалу, обеспечивая точное позиционирование болта.
-
Накатка: Поверхность под головкой болта снабжена насечками, обеспечивающими надежное сцепление с деревянной шпалой и предотвращающими самопроизвольное откручивание.
-
Резьба: Болты имеют метрическую резьбу, например, М22 или М20, соответствующую требованиям ГОСТ.
Методы контроля качества путевых болтов
Контроль качества путевых болтов включает ряд мероприятий, направленных на оценку их соответствия установленным требованиям.
-
Визуальный осмотр и измерение: Проводится проверка на наличие трещин, коррозионных повреждений и других дефектов. Измеряются геометрические параметры головки и длина болта.
-
Контроль твердости: Для оценки прочностных характеристик используется метод измерения твердости материала, соответствующий требованиям ГОСТ.
-
Испытание на разрыв: В некоторых случаях проводится испытание на разрыв одного из болтов для подтверждения его способности выдерживать расчетные нагрузки.
-
Контроль состояния насечек: Проверяется четкость и целостность насечек, обеспечивающих надежное сцепление с деревянной шпалой.
Отличия путевых болтов от обычных крепежных элементов
Путевые болты, регламентируемые ГОСТ 8144-73, существенно отличаются от обычных крепежных болтов, соответствующих ГОСТ 7798-70.
/ Параметр / Путевой болт (ГОСТ 8144-73) / Обычный болт (ГОСТ 7798-70) / /--------------------------------/---------------------------------------------------------------/-----------------------------------------------------/ / Назначение / Фиксация рельсов к деревянным шпалам / Обычные соединения в машинах и механизмах / / Форма головки / Квадратная с насечками / Шестигранная или другая форма, без насечек / / Механизм фиксации / Насечки, обеспечивающие надежное сцепление с деревянной шпалой / Стопорные шайбы, гайки или другие элементы / / Тип резьбы / Метрическая резьба, нарезанная на части стержня / Метрическая резьба, нарезанная по всей длине / / Допуски на размеры / Строгие допуски, регламентированные ГОСТ 8144-73 / Стандартные допуски, регламентированные ГОСТ 7798-70 / / Материал / Специальная сталь, обязательно подвергнутая термообработке / Любая сталь, термообработка – по требованию /
Использование путевых болтов вместо обычных крепежных элементов недопустимо, так как это может привести к ослаблению рельсового пути и, как следствие, к аварийной ситуации.
Рекомендации для специалистов и заказчиков
-
При заказе: Необходимо указывать полное наименование болта в соответствии с требованиями ГОСТ, например, «Болт путевой М22х130.66 ГОСТ 8144-73».
-
При проверке качества: Обязательно проводить проверку твердости материала и состояния резьбовых соединений. Наличие сертификата качества не заменяет необходимость самостоятельной проверки.
-
Условия хранения: Болты должны храниться в сухом, защищенном от воздействия влаги месте, чтобы предотвратить коррозию.
-
Монтаж: Для затяжки болтов рекомендуется использовать специализированный инструмент, обеспечивающий требуемый момент затяжки. Применение молотка недопустимо, так как это может привести к повреждению болтов или шпал.
