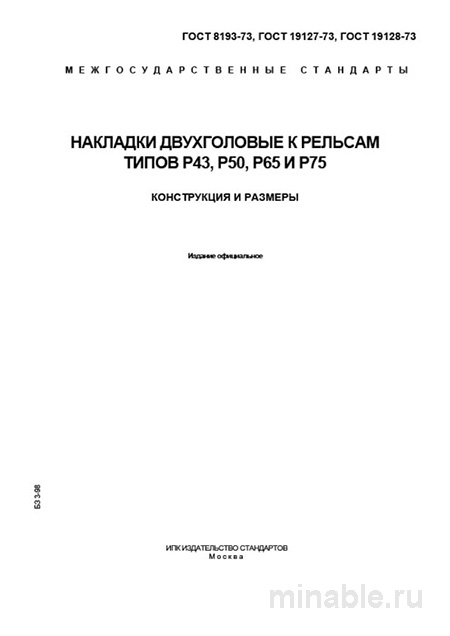

Обзор ГОСТ 8193-73: двухголовые накладки для рельсов типа Р65 и Р75
ГОСТ 8193-73 — нормативный документ, регламентирующий конструкцию, размеры и технические характеристики двухголовых накладок, используемых для соединения рельсов типов Р65 и Р75 в железнодорожном строительстве. Эти накладки являются ключевыми элементами рельсовых стыков, обеспечивая безопасность и бесперебойность эксплуатации железнодорожных путей. Стандарт устанавливает строгие требования к материалам, геометрии и физико-механическим свойствам накладок, что способствует увеличению срока службы рельсовых путей и снижению затрат на их техническое обслуживание.
Назначение двухголовых накладок
Двухголовые накладки предназначены для стыкового соединения рельсов, обеспечивая непрерывность рельсовой нити, равномерное распределение нагрузки от подвижного состава на рельсы и компенсацию температурных деформаций. Они применяются как в традиционных, так и в бесстыковых путях, и подходят для рельсов типа Р65, используемых на главных путях, и типа Р75, применяемых на сильно нагруженных участках и подъездных путях промышленных предприятий.
Основные положения стандарта
ГОСТ 8193-73 предъявляет строгие требования к конструктивным и техническим характеристикам накладок.
Материалы и прочностные свойства
Накладки изготавливают из стали марки М76 или иных марок стали с аналогичными механическими свойствами. После механической обработки сталь должна обладать необходимыми показателями прочности на изгиб и износостойкости. Важно, чтобы твердость стали не превышала оптимальных значений, чтобы избежать преждевременного износа накладок относительно рельсов и предотвратить возможные разрушения рельсовой конструкции.
Геометрические параметры и допуски
Стандарт регламентирует точные размеры накладок, включая ширину и толщину стенок, диаметры и расположение отверстий для крепежных болтов, прямолинейность профиля и радиусы закруглений. Особое внимание уделяется допускам на размеры и расположение отверстий, так как даже незначительные отклонения могут негативно сказаться на надежности стыкового соединения.
Примечание: часто встречаются случаи, когда производители экономят на финишной обработке, оставляя на кромках накладок заусенцы, что может привести к образованию трещин и разрушению рельсов.
Методы контроля качества
Контроль качества двухголовых накладок включает в себя несколько этапов:
Визуальная проверка
Каждая накладка подвергается осмотру на наличие дефектов, таких как трещины, раковины и другие повреждения. Особое внимание уделяется зонам перехода и закруглений, где возможно образование концентраторов напряжений.
Измерительный контроль
С использованием специализированных измерительных инструментов проверяются геометрические параметры накладок, включая размеры и расположение отверстий для болтов. Также контролируется состояние торцов накладок, которые должны быть гладкими и без задиров.
Лабораторные испытания
Для подтверждения качества материала и правильности обработки накладок проводятся лабораторные испытания, включающие определение твердости стали, прочности на растяжение и других механических характеристик.
Сравнение со смежными стандартами
ГОСТ 8193-73 является одним из нескольких стандартов, регулирующих параметры рельсовых накладок. Его отличает направленность на применение в условиях высоких нагрузок, характерных для магистральных железнодорожных путей.
/ Параметр / ГОСТ 8193-73 (для Р65 и Р75) / ГОСТ 8194-73 (желобчатые для Р50) / ГОСТ 11532-2006 (контактные для кранов) / /------------------------------------------/-----------------------------------------------------/-----------------------------------------------------------/-------------------------------------------------------------/ / Назначение / Для тяжелых магистральных путей / Для путей промышленных предприятий / Для путей кранов / / Конструкция / Симметричная, с шестью отверстиями / Несимметричная, с четырьмя отверстиями / Мощная, с усиленными стенками, четыре-шесть отверстий / / Прочностные характеристики / σв ≥ 710 МПа, HB 197-241 / σв ≥ 690 МПа, HB 187-241 / σв ≥ 685 МПа, требования к ударной вязкости могут быть выше / / Допуски / Высокие, особенно на расположение отверстий / Средние / Высокие, с особым вниманием к качеству поверхности /
Практические рекомендации
-
Для специалистов в области проектирования и эксплуатации:
-
Не рекомендуется изменять марку стали без проведения дополнительных испытаний и согласования с соответствующими нормативными документами.
-
После механической обработки необходимо тщательно удалять заусенцы с поверхностей накладок для предотвращения коррозии и образования трещин.
-
-
Для специалистов по закупкам и контролю качества:
-
В договорах и спецификациях на поставку накладок следует указывать ГОСТ 8193-73 как обязательный нормативный документ.
-
Требовать от поставщиков предоставления протоколов испытаний, подтверждающих соответствие накладок требованиям стандарта.
-
Проводить визуальный и измерительный контроль качества накладок с использованием специализированных шаблонов и инструментов.
-
Обращать внимание на возможные отклонения в геометрии накладок, особенно на расположение отверстий, твердость стали и наличие микротрещин.
-
Заключение
ГОСТ 8193-73 играет ключевую роль в обеспечении надежности и долговечности рельсовых стыков, используемых на железнодорожных путях. Соблюдение требований стандарта позволяет минимизировать риски аварийных ситуаций и продлить срок службы рельсовых конструкций.
