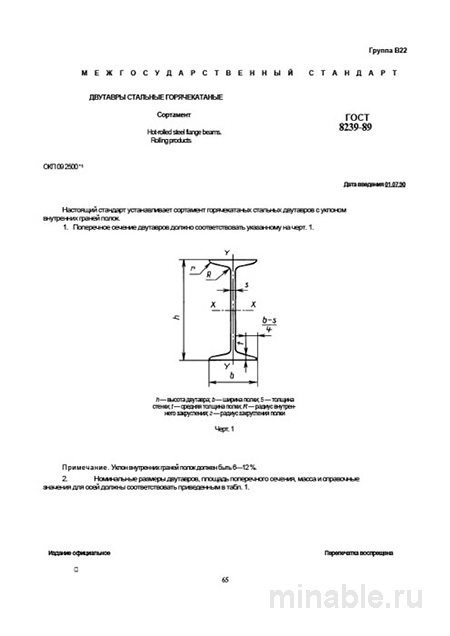

Обзор ГОСТ 8239-89: Применение стальных двутавровых балок
ГОСТ 8239-89 является ключевым нормативным документом, регламентирующим параметры и характеристики стальных двутавровых балок. Данный стандарт, действующий на протяжении многих лет, находит широкое применение в строительной отрасли благодаря своей универсальности, надежности и проверенной временем эффективности. В данном обзоре рассмотрены основные положения ГОСТ 8239-89, особенности его применения на практике и важные аспекты, которые необходимо учитывать при работе с указанными конструктивными элементами.
Назначение и область применения
ГОСТ 8239-89 устанавливает стандарты для стальных двутавровых балок, которые представляют собой металлические элементы с поперечным сечением в форме буквы "Н". Эти балки широко используются в строительстве для создания конструкций, требующих высокой прочности и жесткости, таких как перекрытия, колонны, фермы и каркасы зданий. Балки, соответствующие данному стандарту, предназначены для эксплуатации в условиях постоянной нагрузки, не предполагающих значительных динамических воздействий или экстремальных условий эксплуатации.
Особое внимание следует уделить геометрическим параметрам внутренних граней полок балок, которые имеют наклон от 6% до 12%. Эта конструктивная особенность должна быть учтена при проектировании узлов соединений и обработке концов балок для предотвращения возможных деформаций и нарушений целостности конструкции.
Основные характеристики и параметры
В стандарте ГОСТ 8239-89 приведены размеры и геометрические параметры стальных двутавровых балок, включая:
-
Высоту профиля
-
Ширину полок
-
Толщину стенки
-
Толщину полок
-
Радиусы закруглений
-
Площадь поперечного сечения
-
Массу одного погонного метра балки
Следует отметить, что стандарт не регламентирует марку стали, из которой изготавливаются балки, а также их прочностные характеристики. Эти параметры определяются в соответствии с другими нормативными документами и техническими условиями, что обеспечивает гибкость в выборе материалов в зависимости от требований проекта.
Обозначение и классификация балок
ГОСТ 8239-89 предусматривает 24 типоразмера балок, которые обозначаются цифровыми индексами от 10 до 60, где число соответствует высоте балки в сантиметрах. Балки подразделяются на две основные серии:
-
Серия "Б" — стандартные балки, оптимальные по соотношению прочности и массы, предназначенные для широкого спектра строительных задач.
-
Серия "Ш" — широкополочные балки с увеличенной толщиной полок, обеспечивающие повышенную несущую способность и жесткость конструкций при тех же габаритных размерах.
Контроль качества и приемка
Качество стальных двутавровых балок подлежит обязательному контролю в соответствии с требованиями ГОСТ 8239-89. Основные этапы проверки включают:
-
Визуальный осмотр и измерение геометрических параметров не менее 5% балок из партии.
-
Контроль маркировки, которая должна содержать информацию о номере плавки, профиле, марке стали и клейме производителя.
-
Проверка поверхности балок на наличие дефектов, таких как закаты, плены и рябизна.
-
Контроль прямолинейности и отсутствия перекосов, что критически важно для обеспечения точности монтажа и долговечности конструкции.
Сравнительный анализ с другими стандартами
В зависимости от специфики проекта и требований к конструкции, могут быть использованы различные стандарты, включая ГОСТ 26020-83 и СТО АСЧМ 20-93. Основные различия между этими стандартами приведены в таблице:
/ Параметр / ГОСТ 8239-89 / ГОСТ 26020-83 / СТО АСЧМ 20-93 / /----------------------------/------------------------------------/------------------------------------/--------------------------------------/ / Назначение / Балки общего назначения / Балки для строительства и вагоностроения / Высоко нагруженные конструкции / / Уклон граней полок / От 6% до 12% / Параллельные грани / Параллельные грани / / Номенклатура / 24 типоразмера / 33 типоразмера / Широкая номенклатура / / Толщина стенки и полок / Меньше, чем у аналогов / Больше, усиленные сечения / Максимальная, оптимизированная под нагрузки / / Допуски / Стандартные / Повышенной и высокой точности / Высокая точность / / Ключевое преимущество / Экономичность, доступность / Улучшенные прочностные характеристики / Максимальная несущая способность /
Рекомендации для специалистов
При выборе и проектировании стальных двутавровых балок следует учитывать следующие рекомендации:
-
Для большинства строительных конструкций, не требующих высокой прочности, рекомендуется использовать балки по ГОСТ 8239-89.
-
Необходимо учитывать наклон внутренних граней полок при проектировании узлов соединений.
-
Для конструкций, подверженных значительным нагрузкам или требующих высокой жесткости, целесообразно рассмотреть применение широкополочных балок или балок, соответствующих ГОСТ 26020-83.
При приемке и проверке качества балок рекомендуется:
-
Указывать в документации не только номер стандарта, но и конкретный номер профиля, марку стали и категорию поставки.
-
Проводить визуальный осмотр и измерение геометрических параметров каждой балки из партии.
-
Обращать особое внимание на концы балок и их прямолинейность.
-
В случае выявления дефектов, превышающих допустимые нормы, составлять акт и требовать замены некачественной продукции.
Заключение
ГОСТ 8239-89 продолжает оставаться важным нормативным документом в области строительства и машиностроения. Его применение, подкрепленное строгим контролем качества, позволяет создавать конструкции, отвечающие требованиям надежности, долговечности и безопасности.
