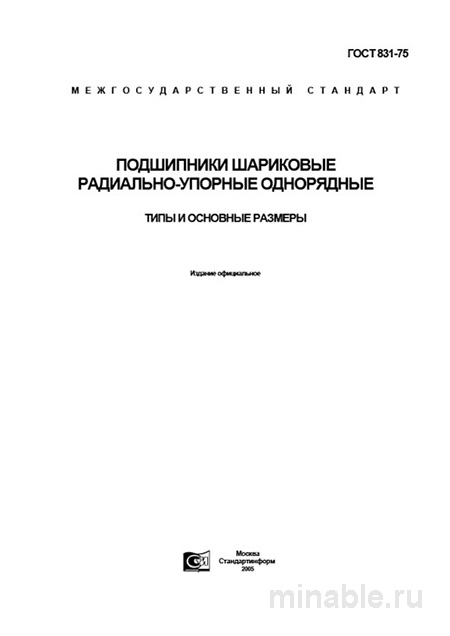

ГОСТ 831-75: Радиально-упорные подшипники – Полный разбор и описание

Обзор ГОСТ 831-75: Технический анализ

В машиностроительной отрасли надежность всей системы часто определяется качеством и характеристиками мелких, на первый взгляд, деталей, таких как подшипники. Среди разнообразия подшипниковых узлов радиально-упорные шариковые подшипники занимают особое место благодаря их способности выдерживать не только радиальные, но и осевые нагрузки. ГОСТ 831-75 представляет собой нормативный документ, регламентирующий основные типы и размеры данного вида подшипников. Данный стандарт имеет ключевое значение для инженеров-конструкторов, технологов, специалистов по обеспечению качества и менеджеров по снабжению, ответственных за эксплуатацию станков, конвейеров и других механических систем.

Цели и задачи стандарта

ГОСТ 831-75 устанавливает требования к однорядным шариковым радиально-упорным подшипникам, способным выдерживать комбинированные нагрузки. Конструкция таких подшипников включает в себя угол между кольцами и шариками, который определяет их способность противостоять осевым нагрузкам. Чем больше угол контакта, тем выше осевая грузоподъемность подшипника.

Эти подшипники широко применяются в различных отраслях промышленности, включая станкостроение, автомобильную промышленность, двигателестроение и конвейерное производство. Для обеспечения их эффективной работы необходимо проводить точную настройку, включающую регулирование зазора между подшипниками.

Основные параметры подшипников

Стандарт ГОСТ 831-75 детально описывает геометрические параметры подшипников, включая внутренний и наружный диаметры, ширину и размеры фасок. Также стандарт предусматривает систему обозначений, облегчающую выбор и идентификацию подшипников.

Материалы и их характеристики

Хотя стандарт не регламентирует конкретные марки стали, наиболее часто используются стали ШХ15 и ШХ15СГ, которые подвергаются термической обработке для повышения твердости и износостойкости. При выборе подшипников важно учитывать класс точности, который определяет допустимые отклонения размеров и формы. Для большинства механизмов достаточно использования подшипников нормального класса точности, однако для высокоточных станков и оборудования требуются подшипники более высоких классов.

Методы контроля качества подшипников

Контроль качества подшипников является критически важным этапом, влияющим на надежность и долговечность всей механической системы.

Процедуры проверки

1. Маркировка: Маркировка должна быть четкой и легко читаемой. В случае повреждения маркировки необходимо провести дополнительную проверку всей партии подшипников.

2. Состояние поверхностей: На подшипниках не допускаются дефекты поверхности, такие как задиры, коррозия или другие повреждения.

3. Проверка зазора: Зазор между элементами подшипника должен соответствовать установленным нормам, что предотвращает перегрев и преждевременный выход из строя.

4. Акустическая диагностика: Подшипник должен обеспечивать бесшумную работу без посторонних звуков и вибраций.

Возможные дефекты

• Несоответствие размеров: Отклонения от заданных параметров могут привести к проблемам при монтаже и эксплуатации.

• Неправильная твердость: Несоответствие твердости материала требованиям стандарта может снизить ресурс подшипника.

• Заедание: Трудности при вращении подшипника указывают на его несоответствие техническим условиям.

Сравнительный анализ с другими стандартами

Для более полного понимания специфики ГОСТ 831-75 его целесообразно сопоставить с другим нормативным документом, регламентирующим радиальные шарикоподшипники — ГОСТ 8338-75.

/ Критерий сравнения / Радиально-упорные подшипники (ГОСТ 831-75) / Радиальные подшипники (ГОСТ 8338-75) / /-----------------------------------/------------------------------------------------------/----------------------------------------------/ / Назначение / Выдерживание радиальных и осевых нагрузок / Выдерживание только радиальных нагрузок / / Осевая грузоподъемность / Высокая, определяется углом контакта / Низкая, до 70% от неиспользованной радиальной/ / Регулируемость / Требуется (установка парами и настройка зазора) / Не требуется / / Жесткость конструкции / Высокая / Средняя/низкая / / Области применения / Станки, редукторы, ступицы / Приводы валов, электродвигатели / / Стоимость / Выше / Ниже /

Рекомендации для специалистов

При работе с радиально-упорными подшипниками важно учитывать следующие рекомендации:

1. Выбор подшипника: При выборе подшипника необходимо обращать внимание на угол контакта, который должен соответствовать требованиям конкретного механизма.

2. Заказ подшипников: При оформлении заказа следует указывать не только тип подшипника, но и класс точности, группу зазора и другие технические характеристики.

3. Контроль качества: Перед установкой подшипников необходимо проводить их проверку на соответствие требованиям ГОСТ и паспорту изделия.

4. Условия хранения: Подшипники должны храниться в оригинальной упаковке в сухом, защищенном от влаги месте.

ГОСТ 831-75 представляет собой надежный нормативный документ, обеспечивающий высокое качество и долговечность радиально-упорных шариковых подшипников. Правильное применение стандарта позволяет создавать механизмы, способные эффективно функционировать в различных условиях эксплуатации.
