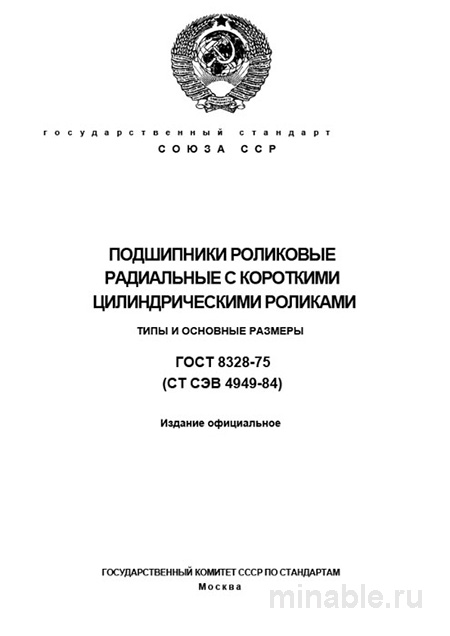

Обзор ГОСТ 8328-75: ключевые аспекты отечественного стандарта подшипников
В условиях современного машиностроения, несмотря на активное использование импортных компонентов, стандарты, разработанные в Российской Федерации, остаются фундаментальной основой для функционирования многочисленных единиц оборудования. ГОСТ 8328-75, регламентирующий параметры радиальных роликовых подшипников с короткими цилиндрическими роликами, является одним из таких критически важных нормативных документов. Понимание принципов его применения и соблюдение установленных требований являются залогом обеспечения надежности и долговечности механизмов. В данном обзоре рассмотрены основные характеристики, области применения и технические параметры данного стандарта.
Область применения ГОСТ 8328-75
ГОСТ 8328-75 определяет параметры подшипников качения, предназначенных для восприятия радиальных нагрузок при средних скоростях вращения. Особенностью данных подшипников является отсутствие бортов на наружном кольце, что позволяет им компенсировать тепловое расширение и возможные перекосы вала. Эта конструктивная особенность делает их незаменимыми в узлах, требующих высокой точности установки и устойчивости к температурным деформациям.
Основные области применения подшипников, соответствующих ГОСТ 8328-75, включают:
-
Коробки передач и редукторы различного назначения.
-
Буксовые узлы железнодорожных вагонов.
-
Электродвигатели средней и высокой мощности.
-
Тяжелое оборудование, такое как прокатные станы и станки.
Следует отметить, что данные подшипники не предназначены для восприятия осевых нагрузок и требуют обязательной фиксации в узле для предотвращения преждевременного выхода из строя.
Технические требования и параметры
Стандарт ГОСТ 8328-75 устанавливает строгие требования к геометрическим параметрам подшипников, включая внутренний и внешний диаметры, ширину и диаметр фасок. Допуски на данные размеры зависят от класса точности подшипника. Нормальный класс точности (обозначается 6Х или 5) применяется для большинства случаев, тогда как повышенный класс точности используется для высокоточных узлов или механизмов, работающих при повышенных скоростях вращения.
Материалы, применяемые для изготовления подшипников, обычно включают сталь марки ШХ15 или ее аналоги. В условиях эксплуатации, предполагающих высокие температуры или значительные ударные нагрузки, могут использоваться специализированные стали с улучшенными характеристиками.
Контроль качества подшипников
При приемке подшипников, соответствующих ГОСТ 8328-75, необходимо проводить тщательный контроль качества. Основные этапы проверки включают:
-
Визуальный осмотр на наличие дефектов, таких как царапины, коррозия или изменения цвета поверхности.
-
Проверку маркировки для подтверждения соответствия размеров и класса точности.
-
Измерение геометрических параметров, включая внутренний и внешний диаметр, ширину и диаметр фасок, с использованием специализированных измерительных инструментов.
-
Контроль радиального зазора для обеспечения соответствия техническим требованиям.
-
Проверку плавности вращения подшипника, исключая наличие посторонних звуков или затруднений в движении.
Следует учесть, что подшипники, поврежденные в процессе транспортировки или хранения, могут иметь визуально не заметные дефекты, такие как царапины на дорожках качения, что делает их непригодными для эксплуатации.
Сравнение с аналогами
Для более глубокого понимания особенностей ГОСТ 8328-75 целесообразно провести сравнительный анализ с другим стандартом — ГОСТ 4657-82, регулирующим параметры сферических двухрядных подшипников.
/ Параметр / ГОСТ 8328-75 (Радиальные роликовые с короткими цилиндрическими роликами) / ГОСТ 4657-82 (Сферические двухрядные подшипники) / /-------------------/---------------------------------------------------------------------/---------------------------------------------------/ / Основное назначение / Восприятие радиальных нагрузок, компенсация перекосов вала / Восприятие радиальных и незначительных осевых нагрузок, выравнивание перекосов вала / / Конструкция / Однорядный, без бортов на наружном кольце / Двухрядный, сферическая поверхность качения на наружном кольце / / Способность к самоустановке / Ограниченная / Высокая (до 2-3°) / / Типовое применение / Редукторы, электродвигатели, опоры валов / Приводное оборудование с высокими изгибающими моментами (например, конвейеры) / / Стоимость и сложность / Относительно низкая / Высокая /
Выбор между данными стандартами зависит от специфики эксплуатационных условий и требований к функциональности механизма. Замена сферического подшипника цилиндрическим в узле с учетом перекосов может привести к выходу из строя оборудования.
Практические рекомендации для специалистов
-
При проектировании механизмов необходимо учитывать расчетную нагрузку и частоту вращения подшипника, а также предусматривать систему смазки и фиксацию подшипника в узле.
-
При закупках подшипников следует требовать полный комплект сопроводительных документов, включая сертификат соответствия, паспорт изделия и результаты контроля качества.
-
При приемке подшипников рекомендуется проводить выборочный контроль геометрических параметров и зазора, а также проверять плавность вращения вручную.
-
Хранение подшипников должно осуществляться в заводской упаковке в сухом помещении, исключая контакт с магнитными поверхностями или хранение навалом.
-
При монтаже подшипников необходимо избегать ударов по кольцам, обеспечивать посадку с натягом и проверять соответствие формы и шероховатости поверхностей вала и корпуса техническим требованиям.
ГОСТ 8328-75 является надежным стандартом, обеспечивающим длительный срок службы оборудования при соблюдении установленных требований. Понимание его характеристик и принципов применения является ключевым элементом профессиональной компетенции специалистов в области машиностроения.
