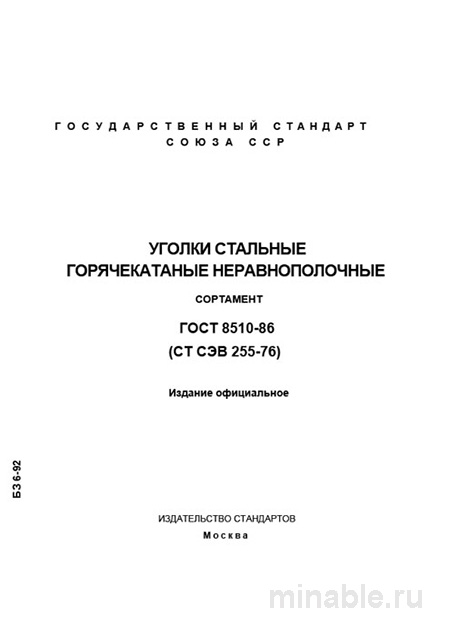

ГОСТ 8510-86: Уголки стальные неравнополочные - Полный разбор

Обзор ГОСТ 851-86: Уголки с разными полками для применения в машиностроении

ГОСТ 851-86 представляет собой нормативный документ, регулирующий стандартизацию стальных уголков с асимметричными полками. Такие уголки отличаются тем, что одна из их полок имеет большую ширину по сравнению с другой. В отличие от равнополочных уголков, регламентируемых ГОСТ 8509-93, уголки с разными полками предназначены для выполнения специфических задач, где требуется сочетание жесткости и компактности конструктивных элементов.

Цели и задачи стандарта

Целью данного стандарта является определение типоразмеров и параметров уголков с разными полками, что обеспечивает унификацию и взаимозаменяемость продукции. Стандарт также способствует корректному выбору профиля конструкторами и упрощает процесс заказа металлопроката для производственных нужд.

Уголки с асимметричными полками находят применение в различных областях:

• Укрепление конструкций зданий и мостов (например, для связевых элементов и вспомогательных деталей).

• Машиностроение (создание кронштейнов, консолей и других конструктивных элементов).

• Усиление вагонов и грузовых транспортных средств.

• Складские системы, где широкая полка используется в качестве рабочей поверхности, а узкая — для соединения элементов.

Основные характеристики стандарта

Стандарт ГОСТ 851-86 содержит таблицы с размерами для 195 различных типов уголков. В таблицах приведены следующие параметры:

• Ширина и толщина большей и меньшей полок.

• Радиусы закругления внутренних и внешних граней.

• Площадь поперечного сечения и масса одного погонного метра уголка.

Особое внимание следует уделить радиусам закругления, поскольку их несоответствие нормативным значениям может привести к снижению прочности и надежности конструкций при изгибе или механической обработке.

Методы контроля качества уголков

На этапе входного контроля качества уголки подвергаются следующим проверкам:

1. Визуальный осмотр и инструментальная проверка:

   • Оценка прямолинейности полок путем наложения линейки.

   • Проверка отсутствия скручивания уголка на ровной поверхности.

   • Выявление дефектов поверхности, таких как трещины, пузыри и другие повреждения.

2. Измерение геометрических параметров:

   • Определение ширины полок и толщины металла на нескольких образцах из партии. Измерение проводится на расстоянии не менее 15-20 мм от края для обеспечения точности результатов.

Сравнительный анализ с другими типами уголков

Для выбора оптимального типа уголка необходимо учитывать их конструктивные особенности и области применения:

/ Тип уголка / Назначение / Технология производства / Прочность / Геометрия / Радиус закругления / /--------------------/----------------------------------------------------/-------------------------------/--------------------------/----------------------------------/-----------------------------------/ / Неравнополочный / Элементы, работающие на изгиб с асимметричной нагрузкой (кронштейны, связи) / Горячая прокатка / Высокая / Стандартная / Естественный, плавный (R=0.3-0.5s) / / Равнополочный / Универсальные конструкции (фермы, рамы, арматура) / Горячая прокатка / Высокая / Стандартная / Естественный, плавный (R=0.3-0.5s) / / Гнутый неравнополочный / Легкие конструкции, не несущие высоких нагрузок (декор, мебель, каркасы обшивки) / Холодная гибка / Ниже / Более жесткая / Четкий, заданный /

Рекомендации для специалистов

При проектировании и выборе продукции:

• Для ответственных и нагруженных конструкций рекомендуется использовать уголки, изготовленные методом горячей прокатки. Гнутые уголки целесообразно применять для легких конструкций и декоративных элементов.

• Следует учитывать, что центр тяжести уголка смещен в сторону широкой полки, что может повлиять на расчеты.

• При сварке уголков необходимо учитывать возможность перегрева узкой полки, что может привести к ее деформации.

При приемке продукции:

• Необходимо проверить наличие маркировочных бирок и соответствие их данных сертификату качества.

• Оценить отсутствие скручивания уголка путем визуального осмотра на ровной поверхности.

• Проверить поверхность уголков на наличие окалины и других дефектов, которые могут скрывать скрытые повреждения.

• Провести контрольное взвешивание образцов для подтверждения соответствия заявленной массе.

• Запросить у поставщика всю необходимую документацию, подтверждающую соответствие продукции требованиям стандарта.

Заключение

ГОСТ 851-86 остается актуальным нормативным документом, регулирующим производство и применение уголков с разными полками. Понимание и соблюдение требований данного стандарта позволяет обеспечить высокое качество продукции, минимизировать риски при проектировании и приемке, а также гарантировать надежность и долговечность конструкций.
