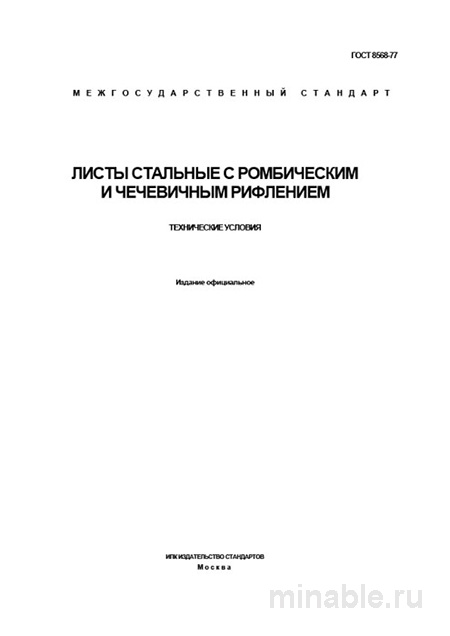

Обзор ГОСТ 8568-77: Рифленый стальной лист и его применение в реальных условиях
В сфере промышленного производства, где предъявляются высокие требования к прочности и долговечности конструкций, выбор материалов является ключевым фактором. Одним из таких материалов является рифленый стальной лист, регламентируемый ГОСТ 8568-77. Данный нормативный документ представляет собой не просто руководство, а важный стандарт, предназначенный для инженеров, технологов и специалистов в области закупок. Он обеспечивает создание безопасных и надежных конструкций.
Назначение рифленого листа
Основной целью использования рифленого листа является формирование прочных, износостойких поверхностей с антискользящими свойствами. Этот материал представляет собой сталь с особым рельефным рисунком, который придает ему уникальные эксплуатационные характеристики.
В реальных условиях рифленый лист применяется:
-
В конструкциях ступеней и площадок промышленных лестниц, в кабинах кранов и вагонах.
-
Для создания подножек и защитных зон на производственном оборудовании и машинах.
-
В качестве ограждений в цехах с повышенной влажностью или загрязненностью.
-
Для предотвращения налипания материалов на кузова самосвалов и других транспортных средств.
Важно отметить, что рифленый лист обладает не только антискользящими свойствами, но и повышенной жесткостью по сравнению с гладким листом той же толщины. Это позволяет оптимизировать расход металла без ущерба для прочностных характеристик конструкций.
Основные положения ГОСТ 8568-77
Материалы и методы производства
Рифленый лист изготавливается из углеродистой стали, включая конструкционные стали марок Ст3сп/пс. Производство осуществляется методом горячей прокатки, что влияет на внешний вид и возможные дефекты поверхности. Рельефный рисунок формируется на листе с помощью специальных валков, становясь неотъемлемой частью материала, а не наплавляемым или привариваемым элементом.
Типы рифления
Согласно стандарту, предусмотрены два основных типа рифления:
-
Ромбическое рифление, характеризующееся углами 60° или 90° и высотой, зависящей от толщины листа (например, для листа толщиной 3 мм высота рифления должна составлять не менее 0.9 мм).
-
Чечевичное рифление, состоящее из овальных выпуклостей и отличающееся легкостью очистки от загрязнений.
При проверке качества рифленого листа особое внимание уделяется измерению высоты рифления, а также точности геометрических параметров.
Геометрические параметры
ГОСТ 8568-77 устанавливает строгие требования к геометрическим характеристикам рифленого листа, включая его ширину, длину, толщину и допустимую кривизну. Толщина листа должна быть равномерной по всей площади, а кривизна не должна превышать 0.5 мм на 1 метр для листов толщиной 4 мм и более.
Вес рифленого листа определяется его толщиной и типом рифления. Эти данные приведены в таблицах, содержащихся в приложениях к ГОСТу.
Контроль качества
Проверка качества рифленого листа осуществляется по следующим параметрам:
-
Внешний вид, включающий отсутствие дефектов, таких как раковины, плены, рванины и острые кромки.
-
Геометрические параметры, включая измерение высоты рифления, толщины, длины и ширины листа.
-
Маркировка, которая должна содержать информацию о номере плавки, марке стали, толщине и типе рифления.
Сравнение с другими материалами
Нередко возникает вопрос о выборе между рифленым листом и другими материалами, такими как просечно-вытяжной лист (ПВЛ). Основные различия заключаются в следующем:
-
Рифленый лист характеризуется высокой прочностью, жесткостью и антискользящими свойствами, что делает его оптимальным для использования в условиях повышенных нагрузок.
-
Просечно-вытяжной лист, напротив, отличается легкостью, меньшей стоимостью и хорошей пропускной способностью, что позволяет использовать его для ограждений, подвесных потолков и декоративных конструкций.
Рекомендации для специалистов
При заказе рифленого листа необходимо указывать все требуемые параметры, включая марку стали, тип рифления, толщину, размеры и особые условия эксплуатации.
При приемке продукции рекомендуется проводить выборочную проверку высоты рифления и толщины каждого десятого листа.
Важно учитывать, что резка и гибка рифленого листа представляют определенные сложности. Для резки рекомендуется использовать плазменную или газовую резку, а при сварке следует обеспечивать равномерность нагрева для предотвращения деформаций и снижения качества сварного соединения.
ГОСТ 8568-77 является основополагающим нормативным документом, обеспечивающим создание безопасных и надежных изделий. Понимание требований стандарта и соблюдение правил проверки качества являются ключевыми факторами успешного применения рифленого листа в различных отраслях промышленности.
