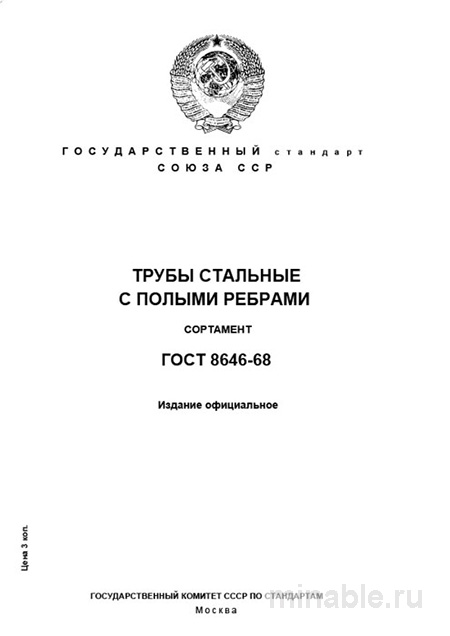

ГОСТ 8646-68: Трубы стальные с полыми ребрами - Полный разбор стандарта

Обзор стандарта ГОСТ 8646-68: Практический анализ труб с полыми ребрами

Трубы с полыми ребрами, также известные как биметаллические или ребристые, предназначены для повышения эффективности теплообмена без значительного увеличения габаритов оборудования. Они широко применяются в системах отопления, охлаждения и других технологических установках, где требуется эффективный теплообмен. В данном обзоре рассматриваются особенности практического применения таких труб и их характеристики в соответствии с ГОСТ 8646-68.

Назначение труб с полыми ребрами

Основная функция труб с полыми ребрами заключается в увеличении площади поверхности теплообмена, что способствует более быстрому нагреву или охлаждению воздуха и жидкостей. Эти трубы находят применение в теплообменниках, печах, сушильных установках, системах рекуперации тепла и воздухонагревателях для вентиляционных систем.

Основные технические параметры труб

Стандарт ГОСТ 8646-68 регламентирует следующие ключевые параметры труб:

• Диаметр основной трубы: от 25 до 70 мм.

• Диаметр трубы с ребрами: от 56 до 130 мм.

• Шаг ребер: от 8 до 24 мм.

Следует отметить, что толщина стенок труб и ребер не нормируется в стандарте, что требует уточнения данных в технических условиях конкретного производителя.

Процедура контроля качества труб

Контроль качества труб включает следующие этапы:

1. Визуальный осмотр и измерение размеров: проверка соответствия геометрических параметров требованиям стандарта.

2. Контроль формы: обеспечение прямолинейности и отсутствия деформаций.

3. Испытание на герметичность: проверка прочности труб под давлением с использованием воды или воздуха.

Возможные дефекты

В процессе контроля качества могут быть выявлены следующие дефекты:

• Неровные или непроваренные сварные швы.

• Повреждения ребер.

• Несоответствие шага ребер установленным параметрам.

Сравнение с традиционными трубами

Отличие труб с полыми ребрами от традиционных труб, предназначенных для транспортировки жидкостей и газов, заключается в их функциональном назначении:

• Традиционные трубы: предназначены для транспортировки рабочих сред без теплообмена.

• Трубы с полыми ребрами: предназначены для передачи тепловой энергии.

Рекомендации для специалистов

Для обеспечения надежной эксплуатации труб с полыми ребрами рекомендуется учитывать следующие аспекты:

Для инженеров и конструкторов:

1. Обязательно уточнять технические условия у производителя.

2. Предусматривать методы очистки внутренней поверхности труб.

3. При проектировании учитывать возможные различия в коэффициентах теплового расширения материалов трубы и ребер.

Для специалистов по закупкам:

1. В заказах указывать не только стандарт ГОСТ, но и технические условия производителя.

2. Проводить проверку труб на герметичность.

3. Запрашивать полный комплект технической документации.

4. Обращать внимание на качество упаковки труб.

Заключение

Стандарт ГОСТ 8646-68 является основополагающим документом, регулирующим производство труб с полыми ребрами. Для обеспечения их эффективной эксплуатации необходимо учитывать конструктивные особенности и проводить тщательный контроль качества. Совместная работа инженеров, конструкторов и специалистов по контролю качества является залогом надежности и долговечности теплообменного оборудования.
