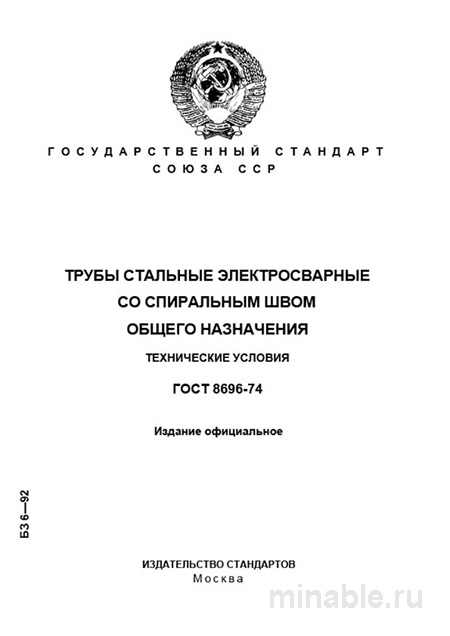

Обзор ГОСТ 8696-74: Технические характеристики и область применения спирально-шовных труб
При выборе труб для инженерных систем и конструкций необходимо учитывать их эксплуатационные характеристики, стоимость и соответствие нормативным требованиям. ГОСТ 8696-74 регулирует производство стальных труб с одношовной спиральной сваркой, которые предназначены для использования в системах, не требующих высокого давления. Этот стандарт применяется для изготовления труб, используемых в вентиляционных системах, водо- и газопроводах, а также в качестве конструкционных элементов, таких как ограждения, каркасы и строительные леса.
Назначение и область применения
ГОСТ 8696-74 регламентирует производство стальных труб с одношовной спиральной сваркой, которые используются для систем, не требующих высокого давления и прочности. Основные области применения таких труб включают:
-
Системы вентиляции и кондиционирования воздуха.
-
Водопроводные и газовые сети низкого давления.
-
Конструкции, используемые в строительстве, включая ограждения, каркасы и временные строительные леса.
-
Кабельные каналы и системы прокладки коммуникаций.
Важно отметить, что данные трубы не предназначены для транспортировки агрессивных, токсичных или пожароопасных веществ, так как они не обладают достаточной прочностью и герметичностью для таких условий эксплуатации.
Технические требования стандарта
Стандарт устанавливает строгие требования к материалам, размерам, качеству и методам контроля труб.
Материалы изготовления
Трубы изготавливаются из углеродистых и легированных сталей, соответствующих ГОСТ 19281. Выбор материала зависит от условий эксплуатации и требований к механическим свойствам труб.
Типоразмеры
Диаметр труб варьируется от 159 до 252 мм, а толщина стенки — от 3,5 до 10 мм. Преимуществом таких труб является возможность производства изделий большого диаметра при относительно небольшой толщине стенки, что обеспечивает экономию материала и упрощает монтаж.
Механические свойства
Трубы должны соответствовать требованиям по прочности на растяжение, сплющивание и изгиб. В отличие от труб, предназначенных для работы под высоким давлением, требования к механическим характеристикам здесь менее строгие.
Методы контроля качества
Для обеспечения соответствия продукции требованиям стандарта проводятся следующие виды контроля:
Визуальный осмотр
Оценивается качество сварного шва, отсутствие трещин, расслоений и других дефектов. Также проверяется геометрия торцов и общее состояние поверхности труб.
Определение толщины стенки
Контроль осуществляется с помощью ультразвукового толщиномера в четырёх точках на каждом изделии.
Неразрушающий контроль
Для выявления внутренних дефектов, таких как поры, трещины и пустоты, применяются методы рентгенографии или ультразвуковой дефектоскопии. Результаты контроля фиксируются на маркировке труб.
Сравнение с другими стандартами
Для более полного понимания специфики ГОСТ 8696-74 целесообразно провести сравнительный анализ с другими стандартами, регулирующими производство труб.
/ Параметр / ГОСТ 8696-74 (Спиральношовные трубы) / ГОСТ 10704-91 (Электросварные трубы с прямым швом) / ГОСТ 20295-85 (Трубы для магистральных трубопроводов) / /----------------------------------------/------------------------------------/--------------------------------------------------/-----------------------------------------------------/ / Назначение / Для систем, не требующих высокого давления / Для различных инженерных систем и конструкций / Для магистральных трубопроводов высокого давления / / Диаметр труб / 159–252 мм / 10–142 мм / 159–820 мм / / Толщина стенки / 3,5–10 мм / 1–20 мм / 3–12 мм / / Контроль сварного шва / Обязательный / Выборочный / Сплошной / / Испытания / Растяжение, сплющивание, изгиб / Полный комплекс: растяжение, ударная вязкость, сплющивание, изгиб / Полный комплекс: растяжение, ударная вязкость, сплющивание, изгиб / / Гидроиспытание / Не обязательно / Обязательно для труб под давлением / Обязательно для всех труб /
Как видно из таблицы, ГОСТ 8696-74 ориентирован на производство труб для менее требовательных условий эксплуатации, что отражается на методах контроля и требованиях к механическим характеристикам.
Рекомендации по использованию
При работе с трубами, соответствующими ГОСТ 8696-74, следует учитывать следующие рекомендации:
При закупке
-
Уточнять область применения труб и предъявляемые к ним требования.
-
Требовать предоставления полного комплекта сопроводительной документации, включая сертификат соответствия и паспорт качества с результатами испытаний.
-
Убедиться, что в заказе указаны все необходимые параметры и стандарты, включая ГОСТ 8696-74.
При осмотре
-
Проверять наличие маркировки с указанием номера плавки, завода-изготовителя и результатов контроля.
-
Визуально оценивать качество сварного шва и общее состояние поверхности труб.
-
Измерять диаметр и толщину стенки для подтверждения соответствия заявленным параметрам.
При эксплуатации
-
Учитывать возможные различия в прочностных характеристиках труб.
-
Не использовать данные трубы для транспортировки агрессивных, токсичных или пожароопасных веществ.
-
Обеспечивать защиту труб от коррозии, особенно в условиях повышенной влажности или агрессивных сред.
Заключение
ГОСТ 8696-74 определяет технические требования к производству стальных труб с одношовной спиральной сваркой для систем, не требующих высокого давления. Эти трубы характеризуются простотой изготовления, экономичностью и широким спектром применения в различных областях строительства и инженерных систем. Однако для обеспечения их надёжности и долговечности необходимо соблюдать требования стандарта и проводить тщательный контроль качества продукции.
