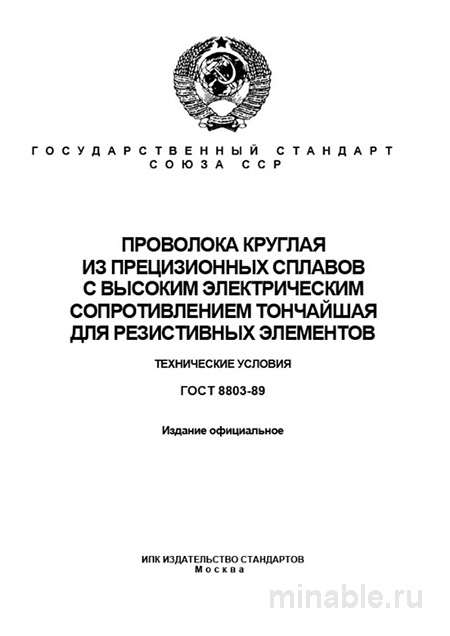

ГОСТ 8803-89: Круглая проволока для резистивных элементов - Комплексный разбор

Обзор ГОСТ 8803-89: Проволока для точных резисторов

В машиностроении и приборостроении, где требуется высокая точность и стабильность, ключевым аспектом является правильный выбор материалов. ГОСТ 8803-89 представляет собой основополагающий стандарт, который устанавливает строгие требования к качеству проволоки, предназначенной для использования в высокоточных резисторах. Данный стандарт является обязательным для ознакомления и применения всеми специалистами, занимающимися разработкой и производством точного электрооборудования, датчиков и измерительных приборов.

Цель и область применения стандарта

Стандарт ГОСТ 8803-89 регламентирует характеристики тонкой круглой проволоки, изготовленной из специальных сплавов с высоким электрическим сопротивлением. Такие сплавы обеспечивают стабильность работы элементов в условиях изменения температуры, механических нагрузок и длительной эксплуатации.

Области применения проволоки, соответствующей требованиям ГОСТ 8803-89, включают:

• Тензометры — устройства для измерения давления и деформации.

• Точные резисторы для измерительных приборов.

• Нагревательные элементы для термостатов и других систем.

Важно отметить, что данный стандарт распространяется на проволоку с диаметром от 0,01 до 0,5 мм, которая не предназначена для использования в устройствах с высокой мощностью из-за её повышенной хрупкости.

Основные технические требования

Требования ГОСТ 8803-89 охватывают три основные категории: материал, геометрические параметры и электрические характеристики проволоки.

Материалы

Стандарт устанавливает перечень допустимых сплавов, включая:

• Нихромы (Х20Н80 и Х15Н60), обладающие высокой стабильностью электрического сопротивления при повышенных температурах.

• Нихромы с никелем (Х20Н80-Н и Х15Н60-Н), характеризующиеся меньшим температурным коэффициентом сопротивления, что критически важно для точных приборов.

• Другие сплавы (40ХНМ, 30Х13), обеспечивающие повышенную электрическую стойкость, но обладающие большей хрупкостью.

При оценке проволоки проводится анализ химического состава и механических свойств материала для подтверждения соответствия требованиям стандарта.

Геометрические параметры

Стандарт регламентирует допустимые размеры проволоки в диапазоне от 0,01 до 0,5 мм. Отклонения от номинального диаметра не должны превышать:

• Для проволоки диаметром до 0,03 мм — ±3%.

• Для проволоки диаметром более 0,03 мм — ±2%.

Также проверяется геометрия проволоки на предмет её прямолинейности и отсутствия дефектов, так как даже незначительные отклонения могут повлиять на электрические характеристики.

Электрические и механические свойства

Основные электрические и механические параметры проволоки включают:

• Удельное электрическое сопротивление, определяющее способность материала сопротивляться электрическому току. Для нихрома Х20Н80 этот показатель составляет 1,07-1,18 Ом·мм²/м.

• Температурный коэффициент сопротивления (ТКС), характеризующий изменение сопротивления проволоки при изменении температуры. Для сплавов с добавлением никеля (Х20Н80-Н, Х15Н60-Н) ТКС должен быть минимальным, что обеспечивает высокую точность измерений.

• Прочность на разрыв, определяющая способность проволоки выдерживать механические нагрузки без разрушения. Этот параметр учитывается при настройке оборудования для намотки проволоки.

Методы контроля качества

При поступлении партии проволоки проводится многоступенчатый контроль, включающий:

1. Визуальную оценку состояния поверхности проволоки, её намотки и отсутствия дефектов.

2. Измерение диаметра в нескольких точках с использованием микрометра или лазерного измерительного прибора для проверки равномерности сечения.

3. Измерение электрического сопротивления на образце проволоки для подтверждения соответствия установленным нормам.

4. Проверку сопроводительной документации, включая сертификаты качества и протоколы испытаний.

Сравнение с другими стандартами

Для более глубокого понимания особенностей ГОСТ 8803-89 его можно сопоставить с ГОСТ 12766.1-90, который регламентирует требования к проволоке для резисторов общего назначения:

\

/ Параметр / ГОСТ 8803-89 / ГОСТ 12766.1-90 / /----------/-------------------/-------------------/ / Назначение / Прецизионные резисторы / Резисторы общего назначения, нагреватели / / Диаметр / 0,01-0,5 мм / 0,02-10 мм / / Допуск по диаметру / ±(2-3)% / ±(2-5)% / / Температурный коэффициент сопротивления / Обязательно для марок «Н» / Не нормируется / / Поверхность / Без дефектов / Допустимы мелкие царапины / / Упаковка / Без узлов, на специальных катушках / В бухтах или на обычных катушках /

Как видно из таблицы, ГОСТ 8803-89 ориентирован на применение в высокоточных приборах, где критическим фактором является стабильность электрических характеристик. Использование проволоки, соответствующей ГОСТ 12766.1, в таких устройствах может привести к снижению точности измерений или выходу оборудования из строя.

Рекомендации для специалистов

При выборе проволоки для высокоточных приборов рекомендуется учитывать следующие аспекты:

1. Выбор сплава: Для обеспечения стабильности работы предпочтительно использовать нихромы с добавлением никеля (Х20Н80-Н, Х15Н60-Н).

2. Требования к спецификации: В документации на заказ необходимо указывать не только номинальный диаметр проволоки, но и требования к его равномерности по длине, а также запрашивать протокол испытаний на температурный коэффициент сопротивления.

3. Контроль качества: При приёмке партии проволоки следует проводить измерения диаметра не только на конце катушки, но и в её середине для выявления возможных отклонений.

4. Намотка проволоки: При работе с тонкой проволокой необходимо учитывать её механическую прочность и избегать чрезмерного натяжения, что может привести к разрыву.

5. Условия хранения: Проволоку следует хранить в сухом, защищенном от влаги и механических повреждений месте, чтобы предотвратить её окисление и коррозию.

Заключение

ГОСТ 8803-89 является современным и строго регламентированным стандартом, который обеспечивает высокое качество проволоки для высокоточных резисторов. Понимание и соблюдение требований данного стандарта является необходимым условием для обеспечения надежности и точности работы электрооборудования и измерительных приборов.
