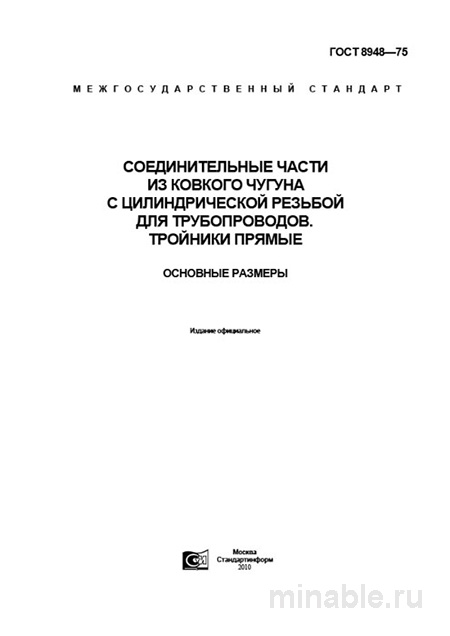

ГОСТ 8948-75: Тройники ковкого чугуна – детальный разбор и размеры

Обзор стандарта ГОСТ 8948-75: Прямых тройников из ковкого чугуна для промышленной эксплуатации

В сфере промышленного трубопроводного строительства и водоснабжения крайне важно обеспечить надежность всех соединений. Среди многообразия элементов, используемых для монтажа трубопроводных систем, особое место занимают прямые тройники. Эти детали позволяют создавать ответвления в трубах без изменения их толщины, что существенно упрощает процесс монтажа и повышает эффективность эксплуатации трубопроводов. ГОСТ 8948-75 представляет собой нормативный документ, регламентирующий производство прямых тройников из ковкого чугуна, широко применяемый в различных отраслях промышленности.

Назначение и области применения

ГОСТ 8948-75 регламентирует производство тройников из ковкого чугуна, предназначенных для использования в трубопроводных системах с максимальным рабочим давлением до 16 атмосфер и температурой рабочей среды не более 175°C. Основной конструктивной особенностью данных тройников является наличие резьбы, обеспечивающей возможность их монтажа и демонтажа без специальных инструментов.

Области применения тройников, соответствующих ГОСТ 8948-75, включают:

• Системы водоснабжения и отопления как в жилых, так и в промышленных зданиях.

• Трубопроводы, транспортирующие пар под низким давлением.

• Системы подачи воздуха и создания вакуума на промышленных предприятиях.

• Вспомогательные технологические системы, не содержащие агрессивных сред.

Следует отметить, что данные тройники предназначены для соединения труб по внешнему диаметру, что исключает их использование с тонкостенными водопроводными трубами, измеряемыми по внутреннему диаметру.

Материалы и размеры

Для изготовления прямых тройников, соответствующих ГОСТ 8948-75, используется исключительно ковкий чугун, получаемый методом специальной термической обработки. Этот материал обладает высокой прочностью, хорошей обрабатываемостью и устойчивостью к ударным нагрузкам и вибрациям.

Основные параметры тройников, регламентированные стандартом, включают:

• Внешний диаметр от 8 до 100 мм.

• Определенные длины и параметры резьбы.

• Требования к качеству резьбы, обеспечивающие надежное соединение труб.

Контроль качества

Для обеспечения соответствия тройников требованиям ГОСТ 8948-75 проводится комплекс испытаний, включающий:

1. Внешний осмотр на предмет наличия дефектов, таких как трещины, раковины и другие повреждения.

2. Проверку резьбы с использованием специализированных инструментов для оценки ее точности и чистоты.

3. Взвешивание тройников с целью подтверждения их соответствия заявленным весовым характеристикам.

4. Контроль маркировки, содержащей информацию о материале изготовления и производителе.

Сравнительный анализ с альтернативными материалами

Помимо тройников из ковкого чугуна, для трубопроводных систем могут использоваться изделия из стали. Основные различия между этими материалами заключаются в следующем:

/ Параметр / Ковкий чугун / Сталь / /----------------------------/--------------------------------/------------------------------/ / Материал / Ковкий чугун / Сталь / / Назначение / Системы с неагрессивными средами / Системы с гидроударами, вибрацией или низкими температурами / / Преимущества / Устойчивость к коррозии, высокая прочность / Устойчивость к ударам, низкие температуры / / Недостатки / Хрупкость при низких температурах / Коррозия без цинкования /

Рекомендации по выбору и эксплуатации

При выборе и использовании прямых тройников, изготовленных в соответствии с ГОСТ 8948-75, рекомендуется учитывать следующие аспекты:

1. Проверять наличие сертификата соответствия и маркировки, подтверждающей соответствие изделия требованиям стандарта.

2. Избегать применения данных тройников в системах, подверженных воздействию пара или значительных вибрационных нагрузок. Для таких условий предпочтительнее использовать стальные тройники.

3. Использовать специализированные инструменты для монтажа резьбы, избегая чрезмерного затягивания, которое может привести к повреждению изделия.

4. Учитывать температурные расширения труб из чугуна при проектировании длинных участков трубопроводов, предусматривая компенсационные зоны.

5. Воздерживаться от установки тройников из ковкого чугуна в условиях низких температур, особенно на открытом воздухе, во избежание их разрушения вследствие замерзания воды.

Заключение

ГОСТ 8948-75 представляет собой надежный нормативный документ, регламентирующий производство прямых тройников из ковкого чугуна для систем с низким давлением и температурой. Для обеспечения долговечности и надежности трубопроводных систем, соответствующих данному стандарту, необходимо тщательно выбирать изделия, проверять их качество и соблюдать правила эксплуатации. Следование этим рекомендациям позволит минимизировать риск возникновения аварийных ситуаций и продлить срок службы трубопроводных конструкций.
