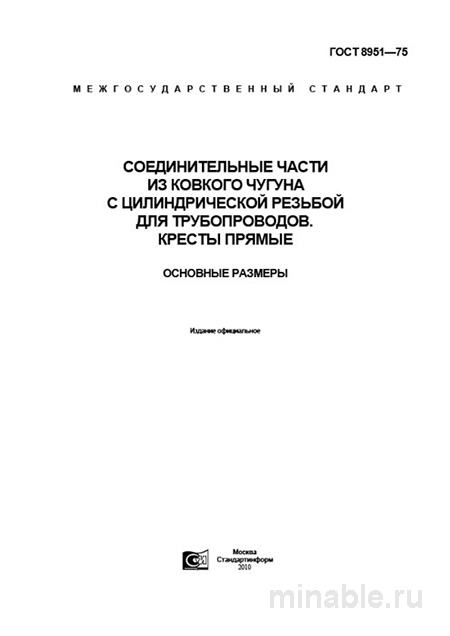

ГОСТ 8951-75: Соединительные части из ковкого чугуна - Разбор и описание

Обзор ГОСТ 8951-75: Технический анализ и практические рекомендации

При проектировании и монтаже трубопроводных систем, транспортирующих воду, пар, воздух и другие неагрессивные среды, используются специальные соединительные элементы. Одним из таких элементов являются кресты, предназначенные для создания разветвлений в трубопроводах. ГОСТ 8951-75 регламентирует технические требования к крестовинам из ковкого чугуна, которые широко применяются в различных отраслях промышленности благодаря своей надежности и долговечности.

Назначение и область применения

Кресты, соответствующие ГОСТ 8951-75, предназначены для создания разветвленных трубопроводных систем. Они используются в системах отопления, водоснабжения, вентиляции и других инженерных установках, где транспортируются жидкости с рабочим давлением не более 16 атмосфер и температурой не выше 175 градусов Цельсия. Все четыре ответвления крестовины расположены в одной плоскости под прямым углом друг к другу, что обеспечивает высокую точность и надежность соединений. Переходные кресты могут иметь различные диаметры и углы между патрубками, что расширяет их функциональные возможности.

Технические характеристики

Кресты изготавливаются из ковкого чугуна марки КЧ 30-6, обладающего высокой прочностью и пластичностью. Материал проходит строгий контроль качества, исключающий наличие дефектов, таких как трещины, раковины и другие нарушения структуры. Резьба на всех четырех патрубках должна соответствовать установленным стандартам, быть чистой и без дефектов.

Кресты выпускаются в широком диапазоне диаметров, от 8 до 50 мм, что позволяет использовать их в системах различного назначения. Все размеры и параметры крестовин регламентированы стандартом, что обеспечивает их взаимозаменяемость и упрощает монтаж.

Контроль качества

Процесс контроля качества крестовин включает несколько этапов:

1. Визуальный осмотр: На этом этапе проверяется отсутствие дефектов на поверхности крестовин, таких как трещины, раковины и механические повреждения. Особое внимание уделяется местам соединения патрубков с центральной частью крестовины.

2. Контроль резьбы: Резьба проверяется с помощью специальных калибров, которые позволяют оценить ее точность, шаг и профиль. Также проводится проверка длины резьбы для соответствия установленным стандартам.

3. Испытания под давлением: Для подтверждения герметичности крестовины подвергаются испытаниям под давлением, превышающим рабочее в 1,5-2 раза. Это позволяет выявить возможные дефекты и обеспечить надежность эксплуатации.

Сравнительный анализ стандартов

ГОСТ 8951-75 является одним из нескольких стандартов, регулирующих производство чугунных фитингов. Для наглядного сравнения с другими стандартами, такими как ГОСТ 8946-75, ГОСТ 8965-75, приведена следующая таблица:

/ Параметр / ГОСТ 8951-75 / ГОСТ 8946-75 / ГОСТ 8965-75 / /-------------------------/--------------------/--------------------/--------------------/ / Назначение / Создание двух перпендикулярных ответвлений / Создание одного ответвления / Соединение двух прямых участков трубы / / Материал / Ковкий чугун / Ковкий чугун / Ковкий чугун / / Давление / 1,6 МПа / 1,6 МПа / 1,6 МПа / / Особенности / 4 выхода / 3 выхода / Прямое соединение / / Основные проблемы / Непараллельность осей, раковины / Смещение оси, недостаточная толщина стенки / Несоосность отверстий /

Рекомендации для специалистов

Для обеспечения высокого качества и надежности трубопроводных систем, рекомендуется соблюдать следующие правила:

1. Для специалистов по закупкам:

   • При оформлении заказа указывать не только ГОСТ 8951-75, но и марку материала (КЧ 30-6).

   • Запрашивать у поставщика документы, подтверждающие качество материала, такие как сертификаты соответствия.

2. Для сотрудников отдела контроля качества:

   • Проводить визуальный осмотр 100% партий крестовин.

   • Осуществлять выборочную проверку резьбы с использованием калибров.

   • Иметь на участке приемки эталонный образец для быстрой оценки качества резьбы.

   • Обращать внимание на заусеницы в месте стыка форм и при необходимости производить их зачистку.

3. Для монтажников:

   • Перед установкой очищать резьбу от загрязнений и окалины.

   • Использовать уплотнительные материалы, такие как лен или ФУМ-лента, наматывая их по ходу резьбы.

   • Избегать чрезмерного затягивания резьбы, чтобы не повредить материал и не нарушить герметичность соединения.

Заключение

ГОСТ 8951-75 представляет собой надежный стандарт, обеспечивающий высокое качество и долговечность чугунных крестовин. Соблюдение установленных требований на всех этапах — от выбора и проверки до монтажа — позволяет создавать прочные и надежные трубопроводные системы, гарантирующие стабильную работу на протяжении длительного времени.
