Описание

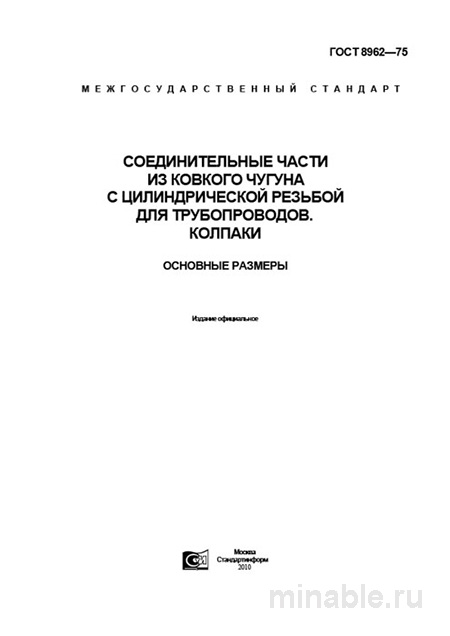

Обзор ГОСТ 8962-75: Колпачки из ковкого чугуна в современном производстве
В машиностроении и трубопроводной промышленности надежность соединений во многом зависит от качества изготовления и соответствия стандартам используемых компонентов. Одним из таких элементов является колпачок, предназначенный для закрытия резьбовых соединений. Он выполняет ряд критически важных функций: защищает резьбу от механических повреждений и загрязнений, обеспечивает герметичность соединения, а также может использоваться для подключения электрических цепей в системах заземления. ГОСТ 8962-75 регламентирует технические требования к производству и размеры колпачков из ковкого чугуна. В данном обзоре рассматриваются особенности применения этого стандарта в современных производственных процессах.
Назначение и область применения колпачков
Стандарт ГОСТ 8962-75 описывает колпачки, изготовленные из ковкого чугуна, предназначенные для установки на трубы, арматурные элементы и сантехнические изделия. Эти колпачки оснащены цилиндрической резьбой, что позволяет использовать их для создания разъемных соединений в системах, не требующих высокой герметичности (например, для транспортировки воды, воздуха или неагрессивных жидкостей).
Основные функции колпачков:
-
Обеспечение герметичности резьбовых соединений.
-
Защита резьбовых соединений от механических повреждений.
-
Подготовка поверхности для последующего подключения.
-
Обеспечение электробезопасности в трубопроводных системах за счет использования ковкого чугуна, обладающего электропроводностью.
Требования стандарта
ГОСТ 8962-75 устанавливает строгие требования к качеству изготовления колпачков, их размерам и материалам.
Материалы
Основным материалом для производства колпачков является ковкий чугун, обладающий высокой прочностью и устойчивостью к коррозии. Наиболее часто используются марки ковкого чугуна КЧ 30-6, КЧ 33-8 и КЧ 35-10. Эти марки отличаются повышенной прочностью и способностью эффективно поглощать вибрации, что делает их оптимальными для использования в качестве уплотнительных элементов.
Размеры и формы
Согласно стандарту, колпачки выпускаются в двух основных модификациях:
-
С наружной поверхностью под гаечный ключ шестигранной формы.
-
С наружной рифленой поверхностью для ручной затяжки.
Размеры колпачков определены в диапазоне от Ду 8 до Ду 100, что соответствует резьбе от G¼" до G4". Стандарт детально регламентирует параметры каждого размера, включая высоту колпачка, размер "под ключ", шаг и диаметр резьбы. Особое внимание уделяется соответствию допусков на резьбу классу точности В по ГОСТ 6357-81, что обеспечивает легкость сборки соединений без образования люфтов.
Контроль качества на производстве
Контроль качества колпачков является неотъемлемой частью производственного процесса и включает в себя несколько ключевых этапов:
Визуальный осмотр
На первом этапе проводится проверка колпачков на наличие дефектов, таких как раковины, трещины, неровности и другие отклонения от требований стандарта. Даже незначительные дефекты могут привести к нарушению герметичности или затруднению монтажа. Также проверяется соответствие размера "под ключ" установленным нормативам с использованием измерительных инструментов.
Контроль резьбы
Наиболее важным этапом контроля является проверка качества резьбы. Для этого применяются специальные калибры-кольца, позволяющие определить соответствие резьбы установленным требованиям. Проходное кольцо должно навинчиваться на колпачок без затруднений, в то время как непроходное кольцо не должно навинчиваться более чем на два витка.
Сравнение с другими нормативными документами
Колпачки, регламентируемые ГОСТ 8962-75, следует отличать от муфт, описанных в ГОСТ 8961-75, несмотря на их схожесть по материалу и типу резьбы.
/Параметр/Колпачки (ГОСТ 8962-75)/Муфты (ГОСТ 8961-75)/Резьба трубная цилиндрическая (ГОСТ 6357-81)/ /--------/-----------------------/--------------------/------------------------------------------/ /Назначение/Заглушение, защита резьбы/Соединение двух труб/Стандарт на саму резьбу/ /Материал/Ковкий чугун/Ковкий чугун/Не регламентирует/ /Тип резьбы/Трубная цилиндрическая (G)/Трубная цилиндрическая (G)/Трубная цилиндрическая/ /Класс точности резьбы/Класс В (средний)/Класс В (средний)/Определяет классы А (повышенный), В (средний)/ /Условное давление/До 1,6 МПа (16 кгс/см²)/До 1,6 МПа (16 кгс/см²)/Не применимо/
Как видно из таблицы, колпачки и муфты выполняют различные функции, несмотря на схожесть в материале и типе резьбы.
Рекомендации по выбору и контролю качества
При выборе колпачков рекомендуется учитывать следующие аспекты:
-
Проверка сертификатов качества: У поставщика следует запросить сертификат, подтверждающий соответствие продукции требованиям ГОСТ и указывающий марку чугуна.
-
Визуальный осмотр: 70% дефектов можно выявить визуально, включая дефекты литья, заусенцы и нечеткую маркировку.
-
Контроль резьбы: Для проверки качества резьбы рекомендуется использовать эталонный штуцер и убедиться в легкости навинчивания колпачка без рывков.
-
Проверка покрытия: В случае оцинкованных колпачков необходимо убедиться в равномерности и отсутствии наплывов покрытия.
Заключение
Колпачки, соответствующие ГОСТ 8962-75, являются важным элементом трубопроводных систем. Их правильный выбор и контроль качества на этапе приемки обеспечивают надежность и долговечность соединений, предотвращая возможные аварии и утечки.
