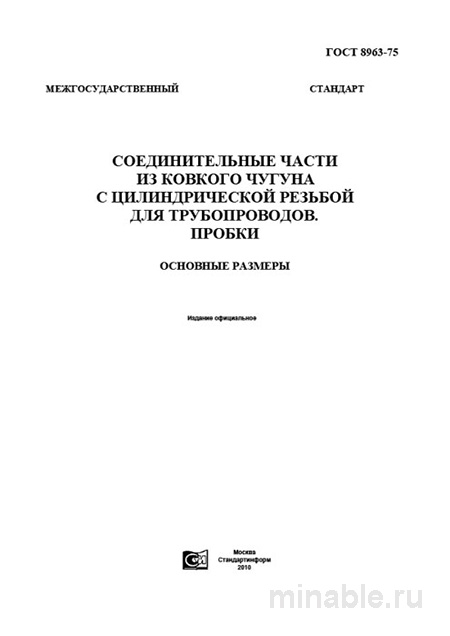

ГОСТ 8963-75: Пробки для трубопроводов - Разбор и основные размеры

Обзор ГОСТ 8963-75: Пробки для трубопроводов из ковкого чугуна

В области машиностроения, особенно при проектировании и эксплуатации трубопроводных систем, крайне важно обеспечить надежность всех соединений. Пробки, регламентируемые ГОСТ 8963-75, занимают особое место среди множества стандартов. Несмотря на длительный срок действия, данный норматив продолжает оставаться актуальным и широко применяется на практике. Глубокое понимание требований ГОСТ 8963-75 является критически важным для специалистов с многолетним опытом работы, так как его правильное применение позволяет предотвратить такие проблемы, как утечки и поломки, а также обеспечивает длительный срок службы трубопроводных систем.

Назначение пробок

ГОСТ 8963-75 устанавливает параметры и требования к пробкам из ковкого чугуна, предназначенным для герметизации резьбовых отверстий в различных фитингах, таких как муфты, угольники и тройники. Данные изделия применяются в системах водоснабжения, отопления и других технологических трубопроводах, где рабочее давление не превышает 16 кгс/см², а температура рабочей среды составляет не более 175 °C.

Пробки из ковкого чугуна находят широкое применение, начиная от бытовых систем водоснабжения и заканчивая сложными технологическими линиями на промышленных предприятиях. Важно отметить, что стандарт предусматривает использование исключительно цилиндрической резьбы, соответствующей ГОСТ 6357-81. Это отличает данный норматив от стандартов, регулирующих фитинги с конической резьбой, где герметизация достигается за счет деформации резьбовых поверхностей.

Требования к пробкам

ГОСТ 8963-75 предъявляет строгие требования к материалам, размерам и внешнему виду пробок, обеспечивая их надежность и долговечность.

Материал изготовления

Пробки изготавливаются из ковкого чугуна марок КЧ 30-6, КЧ 33-8, КЧ 35-10 или КЧ 37-12. Ковкий чугун обладает повышенной прочностью и пластичностью по сравнению с серым чугуном, что обеспечивает его устойчивость к механическим нагрузкам и предотвращает образование сколов и трещин.

Размеры пробок

Стандарт предусматривает два типа пробок: с внешним шестигранником для гаечного ключа и с внутренним шестигранником для специализированного инструмента. Основные размеры, такие как диаметр резьбы и размер под ключ, указаны в таблицах стандарта. Резьба должна соответствовать цилиндрической форме и классу точности B по ГОСТ 6357-81.

Нередко на практике применяются неподходящие инструменты, что может привести к повреждению граней пробки и затруднить её последующее откручивание. Поэтому строгое соблюдение размеров, указанных в стандарте, является обязательным.

Внешний вид пробок

Поверхность пробки должна быть гладкой, без дефектов литья, таких как поры или трещины. Резьба также должна быть чистой и без заусенцев. Допускается нанесение цинкового покрытия или оксидирование для защиты от коррозии. Отсутствие покрытия не является браком, но должно быть отражено в условиях поставки.

Контроль качества пробок

Контроль качества пробок, изготовленных в соответствии с ГОСТ 8963-75, включает три основных этапа:

1. Визуальный осмотр. На данном этапе проводится проверка поверхности пробки на наличие видимых дефектов. Также осуществляется измерение основных размеров с использованием штангенциркуля. Особое внимание уделяется состоянию резьбы, для чего применяются специальные калибры-кольца. В случае их отсутствия допускается проверка путем вставки пробки в эталонную муфту.

2. Проверка материала. Для оценки качества чугуна пробку можно подвергнуть звуковому анализу. Качественная пробка при падении издает звонкий звук. В спорных случаях возможно проведение испытания на излом, что является более сложным методом.

3. Сравнение с аналогичными изделиями. ГОСТ 8963-75 не является единственным стандартом для пробок. Также существует ГОСТ 13957-74, регулирующий пробки из серого чугуна. Основное отличие заключается в том, что серый чугун менее прочен и устойчив к механическим нагрузкам. Поэтому для ответственных систем рекомендуется использовать пробки из ковкого чугуна.

Практические рекомендации по выбору и эксплуатации пробок

На основе многолетнего опыта работы можно сформулировать следующие рекомендации:

1. Выбор материала. При приобретении пробок необходимо уточнить у поставщика марку чугуна, из которого они изготовлены. Для ответственных систем предпочтительно использовать ковкий чугун.

2. Осмотр пробки перед покупкой. Пробка должна быть легкой и без дефектов литья. Грани шестигранника должны быть четкими и без деформаций.

3. Проверка резьбы. Перед установкой пробку рекомендуется вкрутить в эталонную муфту. Легкость и плавность закручивания свидетельствуют о соответствии изделия требованиям стандарта.

4. Недопустимость чрезмерного затягивания. Герметизация в резьбовых соединениях достигается за счет уплотнительных материалов (например, льняной нити), а не путем чрезмерного затягивания пробки. Перетяжка может привести к разрушению пробки.

5. Проверка после установки. Особенно важно провести визуальный осмотр после использования пневмоинструмента, чтобы исключить наличие трещин на поверхности пробки.

ГОСТ 8963-75 представляет собой надежный норматив, обеспечивающий долговечность и безопасность трубопроводных систем. Понимание и строгое соблюдение требований данного стандарта являются ключевыми для специалистов, занимающихся закупками и эксплуатацией трубопроводной арматуры.
