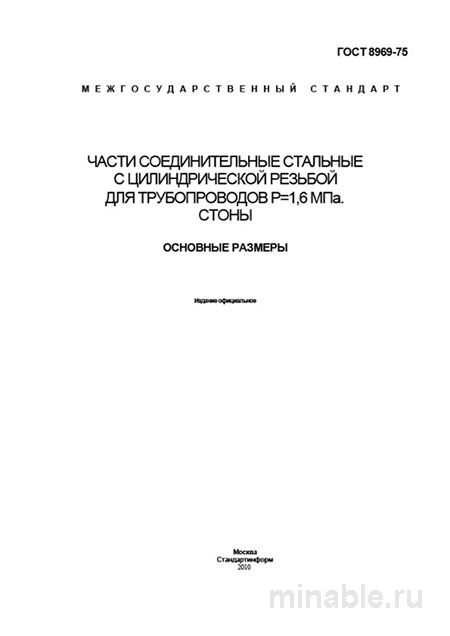

Обзор стандарта ГОСТ 8969-75: Сгоны в промышленном применении
В области машиностроения надежность трубопроводных систем, включая системы охлаждения оборудования и масляные каналы, критически зависит от качества соединений. Одним из ключевых элементов, обеспечивающих надежность таких соединений, является сгон – короткий отрезок трубы с резьбовыми соединениями на обоих концах. Стандарт ГОСТ 8969-75 регламентирует требования к производству и эксплуатации сгонов, устанавливая нормы и правила для их изготовления.
Определение и назначение сгонов
Сгон представляет собой цилиндрический отрезок трубы, оснащенный резьбой на обоих концах. Длинная резьба предназначена для установки муфты и контргайки, в то время как короткая резьба используется для соединения с другой трубой. Такая конструкция позволяет оперативно и эффективно собирать трубопроводные системы, даже при незначительных отклонениях в длине соединяемых труб.
Сгоны применяются в трубопроводных системах, работающих под давлением до 16 МПа и при температуре до 175°C. Они широко используются в системах подачи охлаждающей жидкости, сжатого воздуха, вакуумных линиях и некоторых видах гидравлических систем.
Важно отметить, что стандарт ГОСТ 8969-75 требует применения цилиндрической резьбы, что обеспечивает герметичность соединений не за счет резьбы как таковой, а благодаря использованию специальных уплотнительных материалов, таких как лен или ФУМ-лента. Это предъявляет повышенные требования к качеству резьбы и навыкам специалистов, осуществляющих монтаж.
Основные технические требования к сгонам
Стандарт ГОСТ 8969-75 детально регламентирует размеры сгонов, включая диаметры от 8 до 100 мм. Для каждого диаметра устанавливаются следующие параметры:
-
Длина резьбы на обоих концах.
-
Общая длина сгона.
-
Шаг резьбы.
Материалы изготовления не ограничены стандартом, однако рекомендуется использовать сталь марки 20. В случае эксплуатации в агрессивных средах допускается применение нержавеющих сталей, таких как 12Х18Н10Т и 10Х17Н13М2Т. Контроль качества материала осуществляется путем проверки паспорта качества и проведения испытаний при необходимости.
Методы контроля качества сгонов
Качество резьбы является критическим параметром, определяющим надежность соединений. Стандарт предусматривает следующие методы контроля:
-
Визуальный осмотр с использованием увеличительных приборов для выявления дефектов.
-
Применение специальных калибров или резьбового микрометра для проверки соответствия резьбы установленным параметрам.
Процесс приемки сгонов
Приемка продукции включает несколько этапов:
-
Внешний осмотр: Отбраковка изделий с видимыми дефектами.
-
Проверка резьбы: Выборочный контроль нескольких образцов на соответствие требованиям стандарта.
-
Анализ материала: Сверка паспортных данных с установленными нормативами.
-
Контроль соосности: Проверка отсутствия биения при прокатке сгона по ровной поверхности.
Сравнение сгонов с другими типами резьбовых соединений
Сгоны отличаются от других типов резьбовых соединений, таких как трубная коническая резьба, тем, что предназначены для соединения двух неподвижных труб с использованием муфты и контргайки. Трубная коническая резьба, в свою очередь, обеспечивает герметичность соединений без применения дополнительных элементов.
Рекомендации по выбору и эксплуатации сгонов
При выборе сгонов необходимо учитывать следующие факторы:
-
Соответствие рабочей среды: Для систем с нейтральной средой рекомендуется использовать сталь 20, а для агрессивных сред – нержавеющие стали.
-
Контроль качества: При приемке продукции обязательно использовать калибры для проверки резьбы.
-
Методы монтажа: При установке сгонов следует избегать применения газового ключа, который может повредить резьбу. Рекомендуется использовать стандартные гаечные ключи. Также необходимо контролировать усилие затяжки контргайки, чтобы избежать деформации резьбы.
-
Документация: В проектной документации следует указывать полное обозначение сгона в соответствии с ГОСТ 8969-75.
Сгон является важным элементом трубопроводных систем, обеспечивающим надежность и герметичность соединений. Соблюдение требований стандарта ГОСТ 8969-75, контроль качества на всех этапах производства и квалифицированный монтаж способствуют обеспечению долговечности и безопасности трубопроводных систем.
