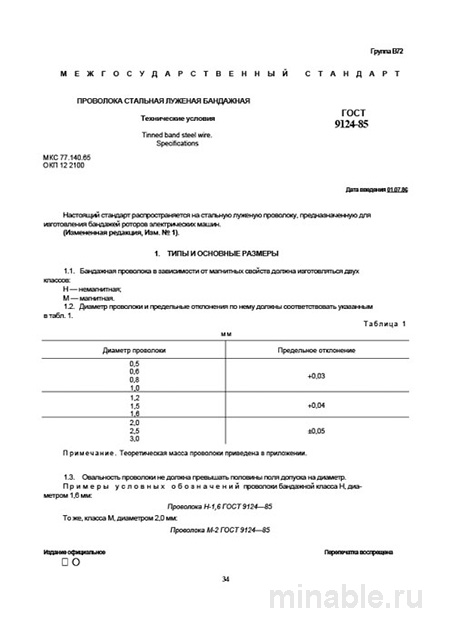

Обзор ГОСТ 9124-85: Технические характеристики проволоки для обвязки
В области производства машин и электротехники ключевое значение имеет обеспечение надежности соединений всех компонентов. Для этих целей часто используется стальная проволока, покрытая оловом, технические параметры которой регламентируются ГОСТ 9124-85. Данный стандарт направлен на установление требований к качеству и эксплуатационным характеристикам проволоки, что позволяет производителям и потребителям четко определить её пригодность для конкретных задач.
Назначение стандарта
ГОСТ 9124-85 определяет технические условия для стальной проволоки с оловянным покрытием, применяемой в качестве обвязочного материала в электрических машинах, арматурных конструкциях и других критически важных узлах. Покрытие проволоки оловом или композицией олова и свинца защищает её от коррозии и обеспечивает необходимый электрический контакт, что особенно важно для функционирования электродвигателей, подверженных значительным вибрационным и механическим нагрузкам.
Основные требования стандарта
Материал и покрытие
Проволока изготавливается из низкоуглеродистой стали, что придает ей необходимую прочность и гибкость. Покрытие проволоки осуществляется оловом или смесью олова и свинца. Толщина покрытия регламентируется стандартом и составляет в среднем 3 мкм, при этом допускаются отклонения до 2 мкм на отдельных участках.
Геометрические параметры
Проволока подразделяется на два класса: В1 и В2. Проволока класса В1 характеризуется более мягкой структурой и применяется для стандартных задач. Проволока класса В2, отличающаяся повышенной жесткостью, предназначена для использования в особо ответственных узлах. Диаметр проволоки варьируется от 0,5 до 2 мм, при этом допустимые отклонения от номинального размера не должны превышать ±0,03 мм для проволоки диаметром 1 мм.
Методы контроля качества
При приемке партии проволоки осуществляется её тщательная проверка, включающая следующие этапы:
-
Визуальный осмотр: проволока должна соответствовать требованиям по гладкости поверхности, отсутствию трещин и признаков коррозии.
-
Контроль упаковки: проволока должна быть аккуратно намотана, исключая возможность спутывания и перегибов.
-
Измерение геометрических параметров: проверка соответствия диаметра проволоки заявленным значениям.
-
Испытание на прочность: оценка способности проволоки выдерживать механические нагрузки без разрушения.
-
Контроль покрытия: проверка целостности и равномерности оловянного покрытия.
Сравнительный анализ
Бандажная проволока, соответствующая ГОСТ 9124-85, отличается от проволоки общего назначения специфическими требованиями к эксплуатационным характеристикам.
-
Назначение:
-
Бандажная проволока предназначена для обвязки деталей в машинах и механизмах.
-
Проволока общего назначения используется для упаковки, изготовления строительных сеток и других промышленных целей.
-
-
Основные отличия:
-
Для бандажной проволоки критически важны низкие показатели электрического сопротивления и высокая точность геометрических параметров.
-
Проволока общего назначения характеризуется прежде всего механической прочностью.
-
-
Допуски:
-
В случае бандажной проволоки допускаются более строгие допуски по диаметру.
-
Для проволоки общего назначения допускаются более мягкие отклонения от номинальных размеров.
-
-
Контроль покрытия:
-
Для бандажной проволоки обязательным является контроль толщины оловянного покрытия.
-
Для проволоки общего назначения требования к контролю покрытия могут быть менее строгими.
-
Рекомендации по эксплуатации
-
При заказе:
-
Следует указывать соответствие проволоки ГОСТ 9124-85, а также выбирать класс прочности, диаметр проволоки и тип покрытия в зависимости от специфики применения.
-
-
При проверке:
-
Необходимо осуществлять визуальный осмотр упаковки и самой проволоки, а также проводить контрольные испытания на прочность и равномерность покрытия.
-
-
В производственном процессе:
-
Оборудование должно быть настроено таким образом, чтобы исключить риск повреждения проволоки в процессе эксплуатации.
-
-
Хранение:
-
Проволоку рекомендуется хранить в условиях, исключающих воздействие влаги, для предотвращения коррозии.
-
Заключение
ГОСТ 9124-85 представляет собой основополагающий нормативный документ, регламентирующий качество и характеристики проволоки, предназначенной для обвязки. Соблюдение требований стандарта обеспечивает надежность и долговечность соединений в электрических машинах и других технических устройствах, что является критически важным для их безопасной и эффективной эксплуатации.
