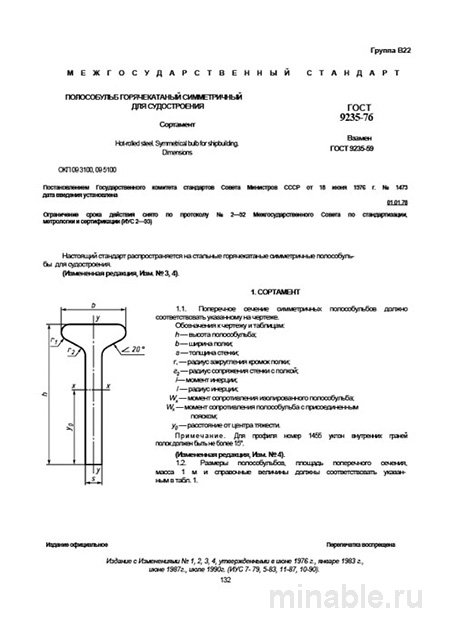

Обзор ГОСТ 9235-76: основы судостроения
При проектировании и строительстве кораблей особое внимание уделяется прочности и надежности всех конструктивных элементов. Для достижения этих целей необходимо не только грамотно рассчитать проектные параметры, но и использовать материалы, соответствующие установленным стандартам. ГОСТ 9235-76 представляет собой специализированный нормативный документ, регламентирующий производство металлических балок, предназначенных для использования в судостроительной отрасли. Стандарт учитывает особенности эксплуатации конструкций в условиях воздействия морской воды и высоких механических нагрузок.
Назначение и область применения
Данный стандарт описывает металлические балки, известные как полособульбы, которые находят применение исключительно в судостроении. Эти балки используются для изготовления элементов корпуса корабля, таких как балки каркаса, рамные конструкции и другие ответственные детали, где требуется высокая прочность при минимизации массы.
Одной из ключевых особенностей полособульбов, предусмотренных стандартом, является возможность их гибки в заданную форму. Это позволяет создавать конструкции, обладающие необходимой кривизной для обеспечения устойчивости и мореходных качеств судна.
Основные технические требования
ГОСТ 9235-76 устанавливает строгие требования к геометрическим параметрам полособульбов. Высота балок варьируется в диапазоне от 12 до 30 см, а толщина стенки составляет от 6 до 12 мм. Каждый тип балки маркируется в соответствии с установленными стандартами, например, №12а, №20б и т.д.
Материалы
Для изготовления полособульбов используется судостроительная сталь, обладающая повышенной коррозионной стойкостью и способностью выдерживать значительные механические нагрузки. Прочность стали подбирается в зависимости от условий эксплуатации судна и требований к его конструктивной целостности.
Контроль качества
На всех этапах производства и поставки полособульбов осуществляется строгий контроль качества. Первоначально проводится визуальный осмотр для выявления дефектов, таких как трещины, вмятины и другие повреждения. Затем производятся измерения геометрических параметров балок, включая длину, ширину и толщину стенки. Особое внимание уделяется обеспечению прямолинейности и допустимой степени деформации балок.
Сравнительный анализ с другими стандартами
Для более глубокого понимания значимости ГОСТ 9235-76 целесообразно провести его сравнение с другим стандартом, регламентирующим производство металлических балок — ГОСТ 824-97. Этот стандарт применяется в строительной отрасли для производства балок, используемых при возведении зданий и сооружений.
/ Критерий / ГОСТ 9235-76 (для судостроения) / ГОСТ 824-97 (для строительства) / /-----------------------------/----------------------------------/---------------------------------/ / Основное назначение / Для корпуса судов / Для строительства зданий / / Марка стали / Прочная судостроительная сталь / Обычная конструкционная сталь / / Допуски по геометрии / Очень строгие / Более мягкие / / Контроль качества / Полный, для каждой плавки / Часто выборочный / / Поверхность / Без дефектов / Возможны мелкие дефекты /
Рекомендации для специалистов
При приобретении продукции
-
Требовать сопроводительные документы: необходимо наличие сертификатов, подтверждающих соответствие продукции требованиям ГОСТ 9235-76.
-
Проверять маркировку: каждая балка должна быть маркирована с указанием марки стали и номера стандарта.
При проведении проверок
-
Сверять идентификационные номера: соответствие номеров на балках проектной документации.
-
Оценивать состояние поверхности: балки должны быть без трещин, вмятин и других дефектов.
На производственных объектах
-
Соблюдать технологию гибки: обеспечивать корректное выполнение операций по изгибу балок для предотвращения их разрушения.
-
Организовывать правильное хранение: хранить балки в условиях, исключающих коррозию и деформацию, например, в сухом и проветриваемом помещении.
Заключение
ГОСТ 9235-76 является важным нормативным документом, обеспечивающим высокие требования к прочности и надежности металлических конструкций, используемых в судостроении. Соблюдение данного стандарта гарантирует долговечность и безопасность эксплуатации судов. Поэтому необходимо строго следовать установленным требованиям и рекомендациям при работе с полособульбами, соответствующими ГОСТ 9235-76.
