Обзор ГОСТ 9368-81: Практическое применение и особенности контроля

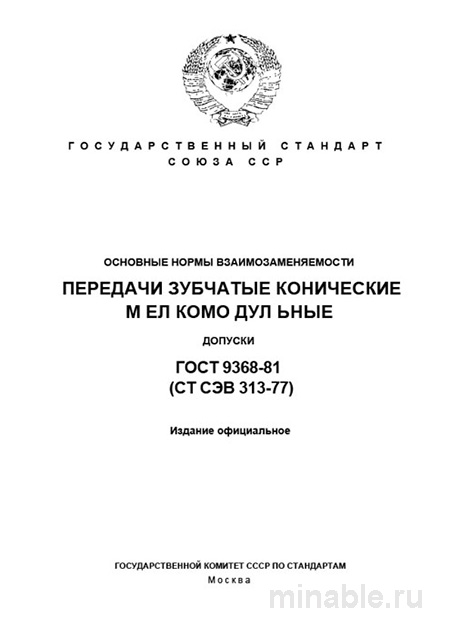

В области производства машин, особенно приборов, роботов и малых устройств, широко используются зубчатые колеса с уменьшенным модулем и специальными профилями зубьев. Разработка и контроль качества таких колес требуют применения специфических технических норм и стандартов. В странах СНГ единственным нормативным документом, регламентирующим производство и проверку мелких конических зубчатых колес, является ГОСТ 9368-81 "Основные нормы взаимозаменяемости. Передачи зубчатые конические мелкие. Допуски".
Назначение стандарта
Данный стандарт устанавливает требования к точности изготовления и контролю качества конических зубчатых колес с уменьшенным модулем (менее 1 мм). Эти изделия применяются в устройствах, где предъявляются высокие требования к компактности, точности и уровню шума. Примеры таких устройств включают датчики, системы управления, механизмы сервоприводов и другие высокоточные механизмы.
Стандарт также учитывает различия в типах соединения зубчатых колес, включая внешнее и внутреннее зацепление. Внутреннее зацепление, как правило, более сложное и дорогостоящее в производстве.
Основные критерии качества
ГОСТ 9368-81 определяет следующие ключевые параметры для оценки качества зубчатых колес:
-
Кинематическая точность: Этот показатель характеризует способность колеса точно передавать вращательное движение. Важно, чтобы зубья не имели значительных деформаций или повреждений.
-
Плавность хода: Этот критерий оценивает уровень шума и вибраций при работе колеса. Неправильное взаимодействие зубьев может привести к повышенному уровню шума и вибрации.
-
Контакт зубьев: Этот параметр характеризует качество сцепления зубьев между собой. Важно, чтобы контакт был равномерным и обеспечивал надежную передачу нагрузки без чрезмерного износа.
Материалы и механические свойства
Для изготовления зубчатых колес с уменьшенным модулем обычно применяются легированные стали, такие как 12ХН3А, 40Х и 38ХМЮА. После механической обработки колеса подвергаются термической обработке, включая закалку. Твердость поверхности зубьев должна находиться в диапазоне 50-63 HRC.
Методы контроля качества
Контроль качества зубчатых колес осуществляется с применением различных методов:
-
Визуальный осмотр: Проверка на наличие дефектов поверхности, таких как царапины, коррозия или трещины.
-
Измерение твердости: Определение твердости поверхности зубьев с использованием твердомеров.
-
Испытание на специализированных станках: Оценка кинематической точности, плавности хода и уровня вибраций.
-
Контроль пятна контакта: Проверка качества зацепления зубьев на стенде обкатки.
Отличия ГОСТ 9368-81 от других стандартов
Часто возникает вопрос о различиях между ГОСТ 9368-81 и ГОСТ 1758-81, который также регламентирует производство зубчатых передач. Основные различия заключаются в следующих аспектах:
/ Характеристика / ГОСТ 9368-81 (мелкие передачи) / ГОСТ 1758-81 (передачи общего назначения) / /-------------------------------------/----------------------------------/------------------------------------------/ / Модуль, мм / 0,3 - 1,0 / 1 и более / / Профиль зуба / Круговой / Прямой, тангенциальный или круговой / / Степени точности / 6, 7, 0 / 4, 5, 0, 6, 7, 8, 9, 10, 11, 12 / / Основной метод обработки / Высокоточная обработка / Обкатка, фрезерование, зуботочение / / Основной объект контроля / Кинематическая точность, плавность хода / Контакт зубьев, прочность /
Как видно из таблицы, ГОСТ 9368-81 ориентирован на более высокие требования к точности, особенно в отношении кинематической точности и плавности хода.
Практические рекомендации
Для специалистов, работающих с данным стандартом, рекомендуется учитывать следующие рекомендации:
-
Для конструкторов: В проектной документации необходимо указывать требуемую степень точности и тип соединения зубчатых колес.
-
Для технологов: Важно обеспечивать высокое качество финишной обработки, включая закалку и шлифовку зубьев.
-
Для специалистов по контролю качества и закупкам: Необходимо требовать от поставщиков подробные отчеты о результатах контроля качества колес. При приемке первой партии рекомендуется проводить испытания на шум, вибрацию и качество пятна контакта. Следует обращать внимание на состояние краев зубьев, наличие заусенцев и сколов, которые могут негативно повлиять на срок службы изделия.
ГОСТ 9368-81 является важным нормативным документом, обеспечивающим производство надежных, точных и долговечных зубчатых колес. Соблюдение требований данного стандарта является ключевым фактором для обеспечения качества и надежности конечных изделий.
