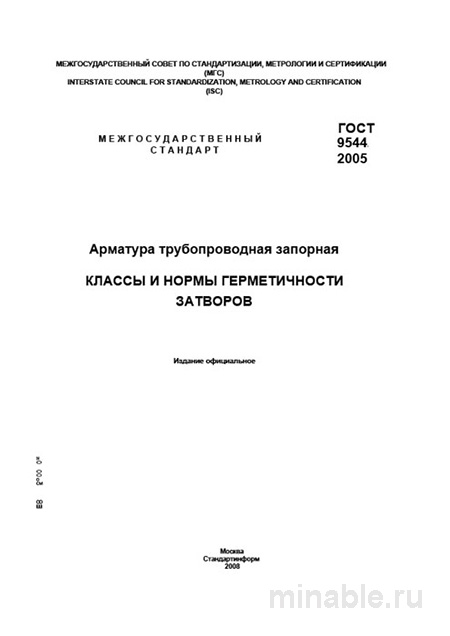

Обзор ГОСТ 9544-2005: технические требования к герметичности трубопроводной арматуры
Трубопроводная арматура является ключевым компонентом систем транспортировки различных сред, таких как вода, газ, нефть и другие жидкости. ГОСТ 9544-2005 устанавливает нормы герметичности для данного типа оборудования, что обеспечивает его надежную и безопасную эксплуатацию.
Цели и задачи стандарта
Стандарт ГОСТ 9544-2005 предназначен для оценки способности трубопроводной арматуры предотвращать утечки транспортируемой среды. Он определяет классы герметичности и методики их контроля, что позволяет минимизировать риски аварийных ситуаций, простоев оборудования и экономических потерь.
Классификация классов герметичности
Классы герметичности представляют собой систему градаций, характеризующих способность арматуры удерживать рабочую среду. В соответствии со стандартом, установлены следующие классы герметичности:
-
Класс А: Полная герметичность, при которой утечка через закрытый затвор отсутствует.
-
Класс В: Допускаются утечки не более 0,0006 см³ в минуту на каждый миллиметр номинального диаметра арматуры.
-
Класс С: Допустимый уровень утечек не превышает 0,0018 см³ в минуту на каждый миллиметр диаметра.
-
Класс D: Утечки могут составлять не более 0,006 см³ в минуту на каждый миллиметр номинального диаметра.
-
Классы герметичности для жидких сред (1-й, 2-й и 3-й):
-
1-й класс: Утечки не должны превышать 0,004 дм³ в минуту на каждый миллиметр диаметра.
-
2-й класс: Допустимые утечки составляют не более 0,008 дм³ в минуту на каждый миллиметр диаметра.
-
3-й класс: Максимальный уровень утечек не должен превышать 0,015 дм³ в минуту на каждый миллиметр диаметра.
-
Методики контроля герметичности
Для проверки герметичности трубопроводной арматуры применяются следующие методы:
-
Пневматический метод: Закрытая арматура подключается к источнику сжатого воздуха, после чего помещается в водяную ванну. Появление пузырьков воздуха на поверхности воды свидетельствует о наличии утечек.
-
Гидравлический метод: Арматура заполняется водой, после чего создается избыточное давление. При обнаружении утечек вода начинает вытекать из системы.
Значение герметичности
Обеспечение герметичности трубопроводной арматуры является критически важным для предотвращения аварийных ситуаций и обеспечения безопасности эксплуатации систем транспортировки. Например, негерметичность арматуры, предназначенной для транспортировки газа, может привести к утечкам, представляющим серьезную угрозу для жизни и здоровья людей.
Рекомендации для специалистов
При проектировании, закупке, приемке и монтаже трубопроводной арматуры рекомендуется учитывать следующие аспекты:
-
Указывать класс герметичности в проектной документации и технической спецификации. Например, "Класс герметичности затвора по воздуху — В, по воде — 1-й".
-
Тщательно анализировать протоколы испытаний, обращая внимание на такие параметры, как диаметр арматуры, испытательное давление, тип рабочей среды, продолжительность испытаний и класс герметичности.
-
Осуществлять выборочный входной контроль качества арматуры на месте установки.
-
Проводить предварительную проверку арматуры на наличие механических повреждений, таких как задиры, трещины и другие дефекты уплотнительных поверхностей, которые могут привести к снижению герметичности.
-
Обеспечивать чистоту арматуры перед проведением испытаний, так как наличие посторонних включений между уплотнительными элементами может исказить результаты проверки герметичности.
Заключение
ГОСТ 9544-2005 является основополагающим нормативным документом, регламентирующим требования к герметичности трубопроводной арматуры. Его корректное применение на всех стадиях жизненного цикла оборудования способствует обеспечению надежности и безопасности трубопроводных систем, что является приоритетной задачей в области трубопроводного строительства и эксплуатации.
