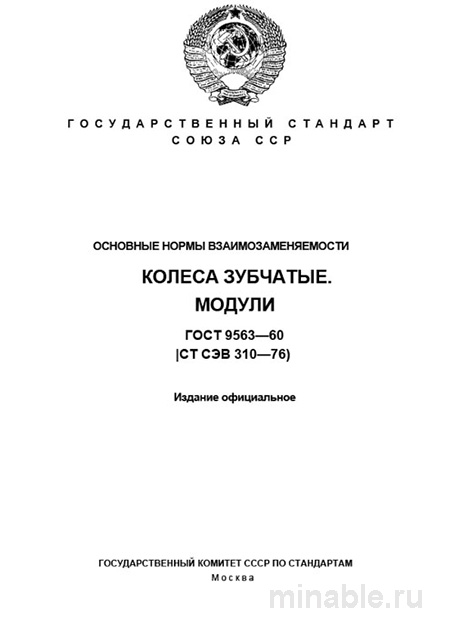

Обзор стандарта ГОСТ 9563-60: значение и применение в инженерной практике
В современном машиностроении, где автоматические системы выполняют широкий спектр задач, стандартизация играет ключевую роль. Одним из таких стандартов является ГОСТ 9563-60, который регламентирует размеры зубчатых колес и их взаимозаменяемость. Данный стандарт, действующий уже более шестидесяти лет, является основой для обеспечения унификации и совместимости механических компонентов в различных отраслях промышленности.
Цели и задачи ГОСТ 9563-60
Основной целью стандарта является установление унифицированных параметров зубчатых колес, что позволяет обеспечить их взаимозаменяемость и стандартизацию. ГОСТ 9563-60 регулирует основные геометрические характеристики зубчатых колес, включая модуль, число зубьев и шаг. Это способствует унификации конструкторской документации, технологических процессов и производства, обеспечивая тем самым высокую степень надежности и долговечности механизмов.
Основные положения стандарта
Стандарт включает в себя таблицу с параметрами зубчатых колес, которая классифицирует их по модулям. Модули подразделяются на два ряда: первый ряд представляет собой стандартные размеры, для которых разработаны соответствующие инструменты и оборудование, второй ряд включает нестандартные размеры, применяемые в специфических случаях.
Примером использования стандарта может служить ситуация, когда конструктор планирует изготовить зубчатое колесо с нестандартным модулем, например, 1,73 мм. В случае отсутствия данного размера в таблице стандарта, конструктор вынужден будет использовать ближайший стандартный модуль, например, 1,75 мм. Это решение обусловлено необходимостью использования стандартного оборудования для производства, что позволяет снизить затраты на изготовление и обеспечить высокое качество продукции.
Контроль качества зубчатых колес
Важно отметить, что ГОСТ 9563-60 не регламентирует методы контроля качества зубчатых колес. Однако при производстве зубчатых колес осуществляется проверка их соответствия требованиям данного стандарта. Контроль включает в себя измерение модуля зуба, оценку точности расположения зубьев и проверку их поверхности на наличие дефектов. Несоответствие требованиям стандарта может свидетельствовать о нарушении технологического процесса и необходимости доработки продукции.
Сравнительный анализ с другими стандартами
Для обеспечения полного цикла производства и эксплуатации зубчатых колес применяются различные нормативные документы. Одним из таких документов является ГОСТ 1643-81, который устанавливает требования к точности изготовления зубчатых колес.
-
ГОСТ 9563-60 определяет параметры зубчатых колес, включая их размеры и модуль.
-
ГОСТ 1643-81 регламентирует точность изготовления зубчатых колес, контролируя такие параметры, как отклонение шага, угла наклона зубьев и профиля зуба.
Таким образом, данные стандарты дополняют друг друга, обеспечивая комплексное регулирование процессов проектирования, производства и эксплуатации зубчатых колес.
Рекомендации для специалистов
Для инженеров, конструкторов и специалистов по закупкам важно учитывать требования ГОСТ 9563-60 при работе с зубчатыми колесами.
-
Конструкторам и технологам рекомендуется использовать стандартные размеры зубчатых колес, что позволит сократить затраты на производство и повысить качество продукции.
-
Специалистам по закупкам необходимо проверять соответствие размеров зубчатых колес требованиям ГОСТ 9563-60 для обеспечения их взаимозаменяемости и надежности.
Заключение
ГОСТ 9563-60 является важным нормативным документом, который обеспечивает унификацию размеров зубчатых колес и их взаимозаменяемость. Применение данного стандарта способствует повышению надежности и долговечности механизмов, а также оптимизации производственных процессов. Понимание и соблюдение требований ГОСТ 9563-60 является ключевым фактором для создания качественной и конкурентоспособной продукции.
