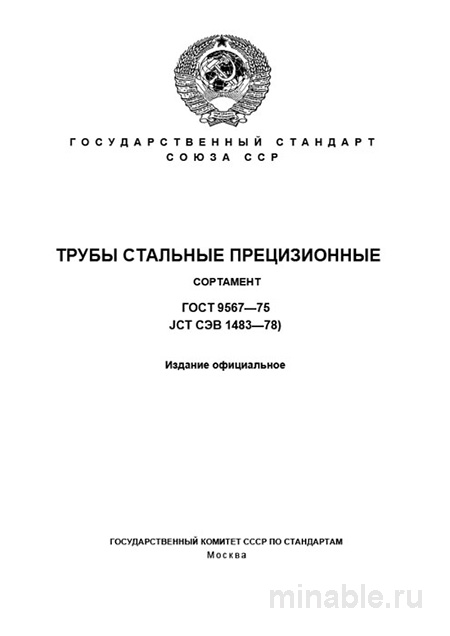

ГОСТ 9567-75: Трубы стальные прецизионные - Полный разбор и Сортамент

Обзор ГОСТ 9567-75: прецизионные трубы для машиностроения

В современном машиностроении особое внимание уделяется точности и надежности компонентов, поскольку от их качества зависит эффективность функционирования всей системы. ГОСТ 9567-75 представляет собой нормативный документ, регламентирующий требования к производству стальных прецизионных труб, предназначенных для использования в качестве готовых деталей в машиностроении. Эти трубы не предназначены для транспортировки жидкостей или газов и применяются исключительно в качестве конструктивных элементов машин.

Назначение и область применения прецизионных труб

Прецизионные трубы, соответствующие ГОСТ 9567-75, находят широкое применение в различных узлах и механизмах машин:

• Производство валов, осей и штоков для гидравлических и пневматических систем.

• Изготовление цилиндров и гильз промышленного оборудования.

• Создание элементов шасси, рычагов и кронштейнов, требующих высокой точности размеров и минимального веса.

• Использование в качестве заготовок для последующей механической обработки, что позволяет оптимизировать расход материалов и производственные процессы.

Основные требования ГОСТ 9567-75

Стандарт ГОСТ 9567-75 устанавливает жесткие требования к следующим параметрам прецизионных труб:

1. Геометрические параметры и размеры:

   • Диаметр труб варьируется в диапазоне от 8 до 220 мм.

   • Толщина стенки составляет от 0,75 до 12 мм.

   • Допустимые отклонения по диаметру для холоднодеформированных труб не должны превышать ±0,10-0,15 мм в зависимости от номинального диаметра.

   • Отклонения по толщине стенки не должны превышать ±10%.

   • Трубы должны иметь цилиндрическую форму с равномерной толщиной стенки по всей длине изделия.

2. Материал изготовления:

   • Для производства труб применяются качественные углеродистые и легированные стали, такие как марки 10, 20, 35, 45, 40Х и 30ХГСА. Выбор марки стали определяется эксплуатационными характеристиками детали, например, для сварки предпочтительны стали марок 10 и 20, для изготовления ответственных элементов, требующих последующей термической обработки, используются стали марок 40Х и 30ХГСА.

3. Чистота поверхности:

   • Поверхность прецизионных труб должна быть тщательно очищена от окалины, ржавчины, трещин и других дефектов. Особое внимание уделяется параметру шероховатости поверхности, особенно для деталей, эксплуатируемых в условиях высоких нагрузок или в гидравлических системах.

Контроль качества прецизионных труб

Процесс контроля качества прецизионных труб включает следующие этапы:

• Визуальный осмотр каждой трубы на наличие дефектов.

• Измерение геометрических параметров (диаметра и толщины стенки) с использованием специализированных измерительных инструментов.

• Проверка прямолинейности труб методом прокатки по контрольной плите.

• Проведение лабораторных испытаний на прочность и твердость для подтверждения соответствия материала и геометрических характеристик требованиям стандарта.

Сравнительный анализ прецизионных и стандартных труб

В отличие от прецизионных труб, соответствующих ГОСТ 9567-75, стандартные трубы, регламентируемые ГОСТ 8734-75 или ГОСТ 8732-78, имеют менее строгие допуски и требования к качеству. Основные различия между этими типами труб представлены в таблице:

/ Показатель / Прецизионные трубы (ГОСТ 9567-75) / Стандартные трубы (ГОСТ 8734-75/8732-78) / /---------------------------------------------/-------------------------------------------------------/-----------------------------------------------------/ / Основное назначение / Детали для машин, валы, цилиндры / Трубопроводы для транспортировки жидкостей и газов, неответственные детали / / Допуск по диаметру / До ±0,10 мм для холоднодеформированных труб / От ±0,40 мм и выше / / Допуск по толщине стенки / До ±10% / От ±12,5% до ±20% / / Требования к овальности / Строгие требования / Менее строгие требования или отсутствуют / / Требования к чистоте поверхности / Высокие требования, минимальное количество дефектов / Обычные требования, допускаются значительные дефекты / / Состояние поставки / Чаще без окалины / Часто с окалиной /

Рекомендации для заказчиков прецизионных труб

При заказе прецизионных труб рекомендуется учитывать следующие аспекты:

1. Точность технического задания: В заказе необходимо четко указывать все требования к трубам, включая диаметр, толщину стенки, марку стали и допустимые отклонения.

2. Тщательная проверка качества: Рекомендуется проводить визуальный и инструментальный контроль качества труб на всех этапах поставки.

3. Качество упаковки: Трубы должны быть надежно упакованы для предотвращения механических повреждений в процессе транспортировки.

4. Состояние поставки: Для деталей, требующих последующей обработки, следует выбирать трубы в отожженном состоянии.

ГОСТ 9567-75 является ключевым нормативным документом для обеспечения высокого уровня точности и надежности прецизионных стальных труб, применяемых в машиностроении. Соблюдение требований стандарта и надлежащий контроль качества позволяют гарантировать долговечность и эффективность работы машин и механизмов.
