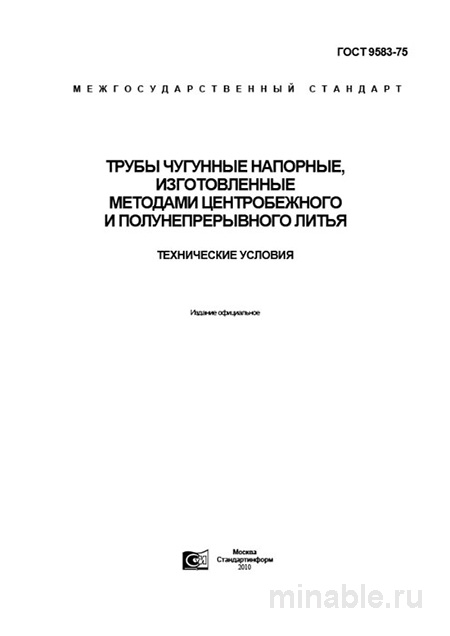

ГОСТ 9583-75: Трубы чугунные напорные – Полный разбор и описание

Обзор стандарта ГОСТ 9583-75: Регламентация производства напорных чугунных труб

В условиях современного строительства и эксплуатации инженерных систем, обеспечивающих водоснабжение, пожаротушение и транспортировку жидкостей под давлением, предъявляются высокие требования к качеству и надежности напорных труб. Стандарт ГОСТ 9583-75, регламентирующий производство напорных труб из серого чугуна, является основополагающим документом, определяющим технические характеристики и методы контроля качества данной продукции.

Область применения

ГОСТ 9583-75 распространяется на напорные трубы из серого чугуна, предназначенные для транспортировки воды и других жидкостей под давлением. Основные области применения включают:

• Водоснабжение жилых и промышленных зданий.

• Канализационные системы.

• Системы пожаротушения.

• Оросительные системы.

• Трубопроводы для транспортировки неагрессивных жидкостей на промышленных предприятиях.

Требования к материалам и конструкции

Стандарт устанавливает строгие требования к материалам, из которых изготавливаются трубы, а также к их геометрическим параметрам.

Материалы

Трубы производятся из серого чугуна, который должен обладать следующими характеристиками:

• Прочность на растяжение для труб, изготовленных методом центробежного литья, не менее 274 МПа.

• Прочность на растяжение для труб, изготовленных методом полунепрерывного литья, не менее 216 МПа.

Геометрические параметры

Стандарт определяет следующие параметры труб:

• Диаметр труб.

• Толщина стенок.

• Длина труб.

• Отклонение от прямолинейности (не более 1,5 мм на метр длины).

• Размеры раструбов и их соединений.

Методы контроля качества

Для обеспечения соответствия труб требованиям стандарта применяются следующие методы контроля:

1. Визуальный осмотр и измерение геометрических параметров для выявления дефектов поверхности и геометрических отклонений.

2. Испытание на прочность методом гидравлического давления для проверки способности труб выдерживать рабочее давление.

3. Механические испытания образцов чугуна для определения предела прочности и относительного удлинения.

4. Акустический контроль для выявления внутренних дефектов труб путем простукивания.

Сравнительный анализ с другими стандартами

ГОСТ 9583-75 является одним из нескольких стандартов, регулирующих производство чугунных труб. Для наглядности проведем сравнительный анализ с ГОСТ 6942-98 и ГОСТ 9583-2012:

/ Параметр / ГОСТ 9583-75 / ГОСТ 6942-98 / ГОСТ 9583-2012 / /-----------------------------------------/---------------------------/---------------------------/---------------------------/ / Основной материал / Серый чугун / Высокопрочный чугун / Высокопрочный чугун / / Предел прочности на растяжение / ≥ 274 МПа (ЦЛ) / ≥ 216 МПа (ПНЛ) / ≥ 420 МПа / ≥ 300 МПа / / Относительное удлинение / Не нормируется / ≥ 10% / ≥ 5% / / Метод литья / Центробежное / Полунепрерывное / Центробежное / Полунепрерывное / / Тип соединения / Раструбное / Раструбное / RJ / Tyton® / Резьбовое / / Основное назначение / Напорные системы общего назначения / Высокоответственные системы / Напорные системы / / Пластичность / Хрупкий / Пластичный / Условно-пластичный /

Рекомендации для специалистов

Для обеспечения качества продукции и соблюдения требований стандарта рекомендуется:

Для производителей:

• Контролировать параметры литья, включая температуру и скорость заливки чугуна в форму.

• Обеспечивать тщательную подготовку форм и стержней для предотвращения дефектов в структуре трубы.

Для потребителей:

• Запрашивать у поставщиков полный комплект документов, включая сертификаты соответствия и результаты испытаний.

• Проводить первичный визуальный осмотр труб на наличие дефектов.

• Измерять толщину стенок труб для контроля их механической прочности.

• Проверять герметичность соединений раструбов.

• Использовать методы акустического контроля для выявления внутренних дефектов.

Заключение

ГОСТ 9583-75 является важным нормативным документом, регламентирующим производство напорных труб из серого чугуна. Соблюдение требований стандарта обеспечивает надежность и долговечность трубопроводов, используемых в системах водоснабжения, пожаротушения и транспортировки жидкостей под давлением.
