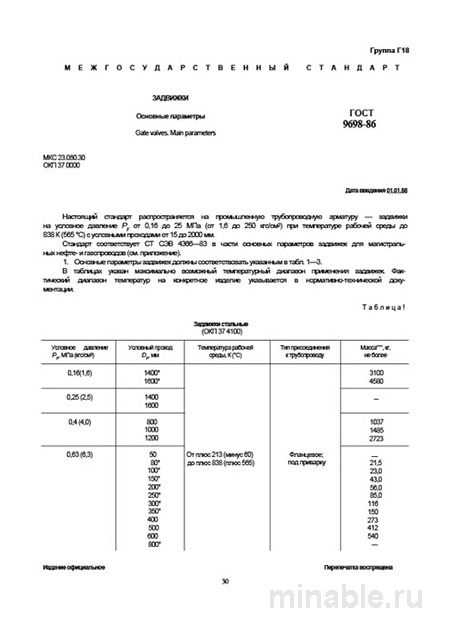

ГОСТ 9698-86 Задвижки: Полный Разбор и Описание

Обзор ГОСТ 9698-86: Задвижки. Основные положения и требования

В области машиностроения, особенно в энергетике, нефтехимической промышленности и коммунальном хозяйстве, надежность трубопроводной арматуры имеет первостепенное значение. ГОСТ 9698-86 является основополагающим стандартом, который на протяжении многих лет регламентирует правила проектирования, изготовления и контроля качества задвижек — одного из наиболее распространенных видов трубопроводной арматуры. Как инженер-технолог с многолетним опытом работы в данной области, я хорошо знаком с положениями этого стандарта и могу с уверенностью сказать, что он является важным инструментом для обеспечения качества и надежности трубопроводных систем.

Назначение и область применения ГОСТ 9698-86

Данный стандарт устанавливает основные параметры и размеры стальных задвижек, предназначенных для эксплуатации в условиях давления от 1 до 200 килограммов на квадратный сантиметр и диаметром от 50 до 160 миллиметров. В стандарте рассматриваются задвижки с выдвижным и невыдвижным шпинделем, а также различные конструкции с разным диаметром проходного сечения.

Следует отметить, что ГОСТ 9698-86 не является инструкцией по изготовлению задвижек, а определяет базовые параметры, которые могут быть детализированы в других нормативных документах. Основная цель стандарта — обеспечение унификации и взаимозаменяемости арматуры от различных производителей, что позволяет упростить процесс проектирования и монтажа трубопроводных систем.

Основные требования стандарта

ГОСТ 9698-86 регламентирует несколько ключевых аспектов, влияющих на работоспособность и надежность задвижек.

Конструкция и материалы

Стандарт определяет типы задвижек в зависимости от конструкции шпинделя: с выдвижным и невыдвижным шпинделем. Выбор типа задвижки зависит от условий эксплуатации, так как задвижки с выдвижным шпинделем обеспечивают более удобный доступ для обслуживания и ремонта, а задвижки с невыдвижным шпинделем занимают меньше места в трубопроводе, но имеют более сложную конструкцию.

Материалы, используемые для изготовления основных элементов задвижки (корпус, крышка, затвор), должны быть устойчивы к коррозии. Стандарт допускает использование как нержавеющих сталей, так и сталей с антикоррозийным покрытием. Конкретная марка стали выбирается в зависимости от условий эксплуатации задвижки.

На корпусе задвижки должна быть нанесена маркировка, содержащая информацию о диаметре, давлении, материале и других характеристиках изделия. Отсутствие маркировки является основанием для отказа в приемке задвижки. Шпиндель задвижки должен быть изготовлен из нержавеющей стали или иметь защитное покрытие, что можно проверить визуально или с помощью магнита.

Размеры и форма

В стандарте приведены таблицы с размерами задвижек, которые позволяют инженерам-проектировщикам точно определить параметры изделия и обеспечить его корректную установку.

Методы контроля качества

ГОСТ 9698-86 устанавливает общие требования к контролю качества задвижек, которые могут быть конкретизированы в других нормативных документах.

Основные виды контроля включают:

1. Визуальный осмотр корпуса задвижки на наличие трещин, деформаций и других дефектов.

2. Проверка маркировки на соответствие требованиям стандарта.

3. Испытание шпинделя на плавность хода и легкость сборки/разборки.

4. Проверка герметичности задвижки в условиях, соответствующих условиям эксплуатации.

Сравнительный анализ с другими стандартами

Часто ГОСТ 9698-86 путают с другими стандартами, регулирующими параметры задвижек. Основное отличие заключается в том, что ГОСТ 9698-86 предназначен для задвижек общего назначения, работающих при давлении до 200 кгс/см², в то время как другие стандарты могут устанавливать более жесткие требования к конструкции, материалам и методам контроля.

Например, ГОСТ 5762-2002 регламентирует технические требования к задвижкам, предназначенным для эксплуатации при высоком давлении (до 100 МПа), и содержит более жесткие допуски и посадки.

Рекомендации для специалистов

На основании опыта работы с данным стандартом, можно дать следующие рекомендации:

1. При выборе задвижек необходимо требовать от поставщика не только ссылку на ГОСТ 9698-86, но и технические условия (ТУ) производителя, в которых должны быть указаны конкретные параметры изделия, такие как марка стали, тип покрытия и результаты испытаний.

2. Перед приемкой задвижки необходимо ознакомиться с паспортом изделия, который должен содержать результаты испытаний на герметичность, дату проведения испытаний и подписи ответственных лиц.

3. При визуальном осмотре задвижки следует обращать внимание на состояние уплотнительных поверхностей, качество обработки шпинделя и наличие всех необходимых крепежных элементов.

4. При эксплуатации задвижек в агрессивных средах рекомендуется использовать изделия из нержавеющих сталей или с антикоррозийным покрытием.

Заключение

ГОСТ 9698-86 является важным нормативным документом, который обеспечивает унификацию и стандартизацию задвижек, используемых в различных отраслях промышленности. Знание положений данного стандарта является обязательным для специалистов, занимающихся проектированием, монтажом и эксплуатацией трубопроводных систем.
