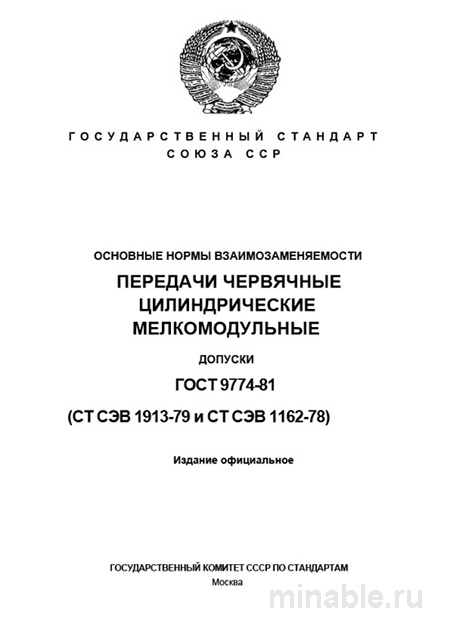

Обзор стандарта ГОСТ 9774-81: Принципы использования и контроля качества мелкомодульных червячных передач
В области машиностроения, особенно в производстве измерительных приборов, металлорежущих станков и робототехнических систем, часто требуется передача значительного крутящего момента при компактных размерах. Для этого используются червячные передачи с малым модулем, параметры и качество изготовления которых регламентируются стандартом ГОСТ 9774-81. Данный нормативный документ имеет важное значение для конструкторов, технологов и специалистов по контролю качества, обеспечивая взаимозаменяемость и точность деталей, изготовленных на различных производственных предприятиях. В данном обзоре представлены основные положения стандарта, его цели, требования и методы контроля.
Цель стандарта
ГОСТ 9774-81 направлен на установление единых требований к точности изготовления и качеству мелкомодульных червячных передач, что позволяет обеспечить их взаимозаменяемость и надежную работу в составе сложных технических систем. Это особенно актуально для высокоточных приборов, станков с числовым программным управлением и других устройств, требующих высокой точности и стабильности передачи движения.
Основные требования стандарта
Стандарт ГОСТ 9774-81 определяет параметры, которые должны быть соблюдены при изготовлении червяка (винта с резьбой) и червячного колеса (шестерни с зубьями) для обеспечения их эффективной работы. К ключевым требованиям относятся:
-
Точность изготовления: ГОСТ устанавливает семь классов точности (от 7-го до 3-го, где 3-й класс является наиболее точным). Выбор класса точности зависит от специфических требований к точности работы устройства. Например, для механических станков часто используется 7-й класс, а для высокоточных приборов и систем автоматизации – 3-й или 4-й класс.
-
Кинематическая точность и плавность хода: Эти параметры характеризуют способность передачи точно передавать движение и обеспечивать плавное функционирование. Они включают проверку совпадения профиля зубьев червяка и колеса, а также отсутствие люфтов и вибраций.
-
Качество контакта зубьев: Данный показатель важен для обеспечения долговечности и бесшумной работы передачи. Контроль качества контакта осуществляется путем оценки плотности зацепления зубьев червяка и колеса.
-
Боковой зазор: Зазор между витками червяка и зубьями колеса необходим для компенсации температурных деформаций и обеспечения нормальной работы системы смазки.
-
Шероховатость рабочих поверхностей: Гладкие поверхности червяка и колеса способствуют снижению трения и износа, что повышает долговечность передачи.
Методы контроля качества
Для проверки соответствия червячных передач требованиям ГОСТ 9774-81 применяются специализированные измерительные инструменты и методы контроля. В частности:
-
Для червяков: Измеряются параметры резьбы, такие как шаг, угол профиля и точность изготовления профиля.
-
Для червячных колес: Проверяется точность вращения, плотность зацепления зубьев и радиальное биение.
Одним из основных методов контроля является визуальная оценка пятна контакта между червяком и колесом. Идеальное пятно контакта должно располагаться в центральной части зуба, что свидетельствует о правильной сборке и точной подгонке деталей.
Возможные дефекты и их причины
При производстве мелкомодульных червячных передач могут возникать различные дефекты, влияющие на их работоспособность. К наиболее распространенным дефектам относятся:
-
Неправильное профилирование зубьев: Несоответствие профиля зубьев установленным требованиям приводит к нарушению зацепления и повышенному износу.
-
Неверный шаг резьбы: Отклонение шага резьбы от номинального значения вызывает дисбаланс и снижение точности передачи.
-
Низкая твердость материала: Недостаточная твердость зубьев приводит к их быстрому износу и выходу из строя.
-
Избыточный боковой зазор: Большой зазор вызывает вибрацию и шум, снижая точность передачи.
Сравнение со стандартами ГОСТ 3675-81
Стандарт ГОСТ 3675-81 регламентирует параметры обычных червячных передач и предназначен для менее требовательных к точности механизмов. В отличие от ГОСТ 9774-81, ГОСТ 3675-81 не предусматривает столь жестких требований к точности и качеству изготовления, что делает его применимым для менее точных и прочных систем. Использование одного стандарта вместо другого может привести к несоответствию требованиям эксплуатации и снижению надежности работы оборудования.
Рекомендации для специалистов
-
Для конструкторов: При разработке технической документации необходимо указывать, какой стандарт должен быть применен, а также требования к точности и зазору. Например: «Изготовить по ГОСТ 9774-81, класс точности 5, зазор C».
-
Для технологов: Важно обеспечить наличие необходимого оборудования и инструментов для точного изготовления и контроля червячных передач. Использование устаревших или некачественных инструментов может привести к браку продукции.
-
Для специалистов по контролю качества: Рекомендуется применять современные оптические и измерительные приборы для проверки деталей, такие как микроскопы высокой точности. Штангенциркули и обычные микрометры не обеспечивают требуемую точность измерений.
-
Для специалистов по закупкам: При выборе поставщиков необходимо запрашивать информацию о методах контроля качества продукции и наличии сертификатов соответствия. Отсутствие данных о методах контроля может свидетельствовать о потенциальных проблемах с качеством.
Заключение
ГОСТ 9774-81 является ключевым нормативным документом, обеспечивающим высокие стандарты точности и надежности мелкомодульных червячных передач. Соблюдение требований данного стандарта позволяет создавать механизмы, способные работать в сложных условиях и обеспечивать длительный срок службы.
