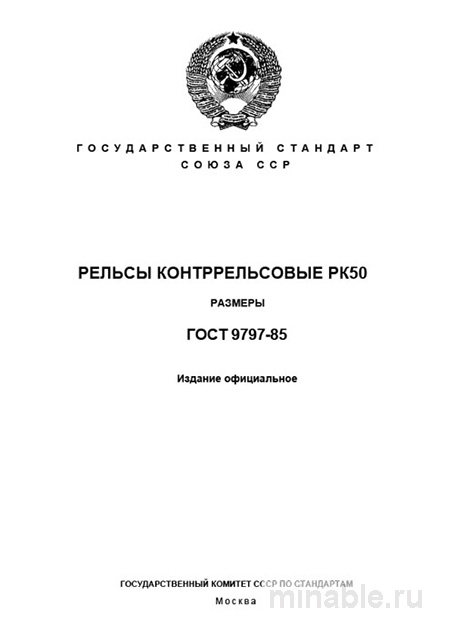

ГОСТ 9797-85 РК50: Комплексный разбор и описание контррельсов

Обзор ГОСТ 9797-85: Контррельсы РК50 и их значение в практике

В области машиностроения, особенно при проектировании и эксплуатации транспортных средств тяжелого типа и подъемных механизмов, ключевым аспектом является обеспечение надежности рельсовых путей. Одним из важнейших конструктивных элементов, способствующих безопасному движению колесных транспортных средств, является контррельс. Технические характеристики, геометрические параметры и требования к качеству изготовления данного элемента регламентируются стандартом ГОСТ 9797-85. Несмотря на длительный срок действия данного стандарта, он продолжает сохранять свою актуальность и широко применяется в различных отраслях промышленности.

Назначение контррельсов РК50

Контррельс типа РК50 не выполняет функцию отдельного направляющего элемента, однако его основная задача заключается в формировании направляющего жёлоба для колес в критических зонах, где существует потенциальная опасность схода подвижного состава с рельсового полотна. Контррельсы данного типа устанавливаются с внутренней стороны основного рельса на мостах, стрелочных переводах, участках с крутыми поворотами и на эстакадах. Их роль заключается в обеспечении стабильного движения колес и предотвращении их схода с рельсов. Это обуславливает необходимость точного проектирования и соблюдения технологических требований при установке контррельсов. Контррельсы применяются на путях, используемых для передвижения подъемных кранов, внутризаводских железнодорожных систем, трамвайных линий и других специализированных транспортных систем.

Важно отметить: контррельсы типа РК50 предназначены для эксплуатации исключительно с рельсами типа Р50, соответствующими требованиям ГОСТ 7174-75 или ГОСТ Р 51685-200. Несоответствие типов рельсов может привести к нарушению работы направляющего жёлоба, а также к повышенному износу колес и самого контррельса.

Основные требования стандарта

ГОСТ 9797-85 устанавливает строгие технические требования к контррельсам, обеспечивающие их высокую надежность и долговечность.

Материалы и прочностные характеристики

Контррельсы изготавливаются из стали марки М76, соответствующей требованиям ГОСТ 8165-75 (Рельсы железнодорожные стальные). Данная сталь содержит углерод в диапазоне 0.75-0.82%, обладает высокой твердостью (не менее HB 341) и износостойкостью, сохраняя при этом необходимую прочность. Для достижения требуемых эксплуатационных характеристик изделия подвергаются термообработке, включающей закалку и отпуск. Также допускается производство контррельсов из стали М76 без проведения закалки, но с обязательным поверхностным упрочнением.

Геометрические параметры

Стандарт регламентирует точные геометрические размеры и форму контррельса типа РК50. Основными контролируемыми параметрами являются:

• Высота: 150 мм;

• Ширина подошвы и головки: 150 мм и 80 мм соответственно;

• Толщина шейки: 32 мм;

• Радиусы закруглений всех элементов профиля.

Особое внимание уделяется прямолинейности контррельса. Допустимый прогиб не должен превышать 1 мм на каждый метр длины изделия, но в целом не должен превышать 6 мм для контррельсов стандартной длины 12.5 метров. На практике часто встречаются случаи, когда именно отклонения от прямолинейности становятся причиной брака всей партии продукции. Данный параметр легко проверяется при визуальном осмотре и выгрузке продукции, и исправление таких дефектов без специализированного оборудования практически невозможно.

Методы контроля качества

Контроль качества контррельсов осуществляется в несколько этапов, включающих:

1. Визуальный осмотр и измерение геометрических параметров. Проверяется наличие маркировки (номер завода-изготовителя, месяц и год выпуска, номер плавки), а также измеряются критические размеры с использованием штангенциркуля и специальных шаблонов.

2. Проверка прямолинейности. Проводится на всей длине контррельса с применением натянутой струны или измерительной линейки с щупом.

3. Измерение твердости поверхности. Твердость измеряется методом Бринелля (HB) в трех контрольных точках на поверхности головки.

4. Выявление дефектов. Особое внимание уделяется отсутствию трещин, вмятин и других повреждений на рабочей поверхности головки. Допускается наличие незначительных вмятин глубиной не более 1 мм.

При приеме продукции рекомендуется проводить дополнительный контроль торца на наличие трещин и рыхлой структуры металла. Это позволяет своевременно выявить дефектные изделия, которые могут выйти из строя под воздействием эксплуатационных нагрузок.

Сравнительный анализ с аналогичными стандартами

Для более полного понимания характеристик контррельса РК50 целесообразно провести его сравнение с другими аналогичными стандартами. Наиболее близким по назначению является ГОСТ 9796-85, регламентирующий контррельсы типов РК65, РК75 и РК100. Геометрические параметры РК50 можно сопоставить с рельсами общего назначения типа Р50.

/ Характеристика / ГОСТ 9797-85 (РК50) / ГОСТ 9796-85 (РК65, РК75, РК100) / ГОСТ Р 51685-200 (Р50) / /-----------------------------------------/-----------------------------/--------------------------------/-------------------------/ / Основное назначение / Страховочный элемент для Р50 / Страховочный элемент для Р65, Р75, Р100 / Основной направляющий рельс / / Высота, мм / 150 / 175 (РК65), 190 (РК75), 200 (РК100) / 152 / / Масса 1 погонного метра, кг / ≈39.4 / ≈50.5 (РК65), ≈61.5 (РК75), ≈71.5 (РК100) / ≈51.67 / / Твердость поверхности, HB (для термообработанных) / ≥341 / ≥341 / - / / Ключевое отличие / Симметричный профиль / Симметричный профиль / Несимметричный профиль /

Как видно из представленной таблицы, контррельсы типа РК50, РК65, РК75 и РК100 имеют схожие конструктивные особенности, но различаются по габаритам и назначению. Контррельсы являются специализированными изделиями, ориентированными на высокую износостойкость и точность геометрических параметров, в то время как рельсы общего назначения предназначены для восприятия значительных динамических нагрузок.

Рекомендации для специалистов

На основании многолетнего опыта применения стандарта ГОСТ 9797-85 можно выделить следующие рекомендации:

1. При оформлении заказа: Всегда четко указывайте в спецификации и договоре на поставку требование о термообработке контррельсов (если это предусмотрено проектом). Это позволит избежать приобретения менее прочных изделий с упрочненной поверхностью.

2. При приемке продукции:

   • Проводите первичный визуальный осмотр на наличие искривлений.

   • Используйте штангенциркуль и шаблоны для проверки соответствия геометрических параметров (ширина подошвы, высота) требованиям стандарта.

   • Запрашивайте у поставщика сертификат качества, содержащий результаты испытаний на твердость и химический состав стали.

3. При монтаже: Избегайте сильных ударов по поверхности головки контррельса, так как это может привести к образованию трещин. Обеспечьте соответствие зазора между основным рельсом и контррельсом проектным требованиям.

4. Типичные проблемы: Нарушения прямолинейности, несоответствие химического состава стали (что снижает твердость), наличие поверхностных дефектов и расслоений на подошве.

Таким образом, ГОСТ 9797-85 представляет собой надежный стандарт, проверенный многолетней практикой. Его строгое соблюдение и проведение комплексного контроля качества позволяют обеспечить долговечность и безопасность эксплуатации путевых конструкций на промышленных объектах.
