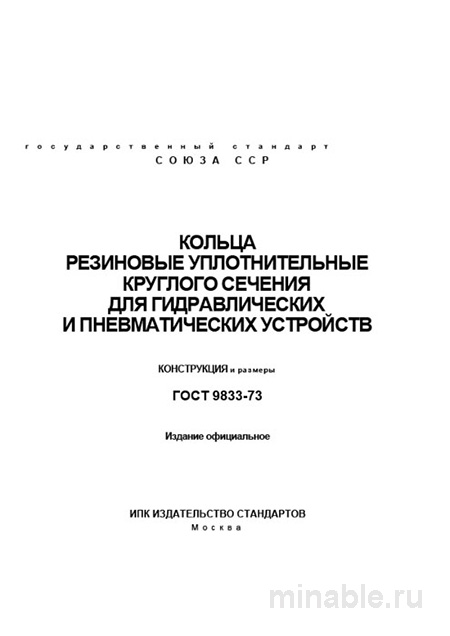

ГОСТ 9833-73: Разбор и описание резиновых уплотнительных колец

Обзор ГОСТ 9833-73: Особенности применения резиновых уплотнительных колец

В области машиностроения, особенно в гидравлических и пневматических системах, ключевым аспектом является обеспечение герметичности соединений. Резиновые уплотнительные кольца играют важную роль в предотвращении утечек рабочей среды. Требования к данным изделиям регламентируются государственным стандартом ГОСТ 9833-73, который сохраняет свою актуальность и значимость для широкого спектра промышленных предприятий.

Назначение и область применения стандарта

ГОСТ 9833-73 определяет технические требования к резиновым уплотнительным кольцам, включая их геометрические параметры и характеристики. Эти изделия предназначены для использования в гидравлических и пневматических системах, где рабочее давление может достигать высоких значений (до 32 МПа для гидравлических систем и до 10 МПа для пневматических). Кольца также способны функционировать в широком диапазоне температур — от -60 до +200 °C, в зависимости от применяемого материала.

Резиновые уплотнительные кольца находят применение в различных отраслях промышленности, включая машиностроение, горнодобывающую и строительную технику, а также в системах точного оборудования. Стандартизированные размеры колец обеспечивают их взаимозаменяемость, что упрощает процесс проектирования и ремонта технических устройств.

Основные требования к резиновым кольцам

Стандарт ГОСТ 9833-73 предъявляет строгие требования к следующим параметрам колец:

1. Геометрические размеры и форма: кольца должны иметь определенные диаметры (от 1,9 мм до 200 мм) и толщину (от 1,8 мм до 5,3 мм), что обеспечивает их точное соответствие заданным параметрам.

2. Материалы: для изготовления колец используются различные виды резины, такие как нитрильный каучук для работы с маслами и фторкаучук для эксплуатации в условиях высоких температур и агрессивных сред.

3. Твердость: твердость колец должна соответствовать установленным нормативам, что проверяется с помощью специальных приборов. Неправильная твердость может негативно сказаться на эксплуатационных характеристиках изделий.

Контроль качества резиновых колец

При поступлении резиновых колец на предприятие проводится их тщательная проверка по следующим критериям:

1. Визуальный осмотр: кольца должны быть без видимых дефектов, трещин и других повреждений. Особое внимание уделяется состоянию краев изделий.

2. Геометрические параметры: внутренний диаметр и толщина колец должны соответствовать требованиям стандарта.

3. Измерение твердости: каждое 25-е кольцо подвергается проверке на твердость с использованием стандартизированных методик.

4. Проверка упругости: кольца подвергаются сжатию, после чего оценивается степень их восстановления до исходной формы. Некачественные изделия не должны возвращаться в первоначальное состояние.

Особенности ГОСТ 9833-73 по сравнению с другими стандартами

Данный стандарт отличается своей спецификой, направленной на обеспечение герметичности и надежности соединений в гидравлических и пневматических системах. В отличие от других стандартов, которые могут применяться для вакуумных систем, авиационной техники и других специализированных областей, ГОСТ 9833-73 является узкопрофильным нормативным документом.

Рекомендации по выбору и использованию резиновых колец

При выборе резиновых колец необходимо учитывать следующие аспекты:

1. Точность спецификации: в заказе должны быть четко указаны требования к стандарту и материалу колец.

2. Наличие документации: поставщик должен предоставить паспорт качества на продукцию, подтверждающий ее соответствие установленным нормативам.

3. Визуальная проверка: при получении колец необходимо провести их визуальный осмотр на наличие дефектов и соответствие заданным параметрам.

4. Правильная установка: для монтажа колец следует использовать специализированные инструменты и обеспечивать смазку изделий перед установкой.

Заключение

ГОСТ 9833-73 представляет собой важный нормативный документ, регламентирующий требования к резиновым уплотнительным кольцам. Соблюдение данного стандарта является ключевым фактором обеспечения герметичности и надежности гидравлических и пневматических систем, что, в свою очередь, способствует стабильной и безопасной работе механизмов.
