Обзор стандарта ГОСТ 9887-70: ключевой элемент в области пневматических исполнительных механизмов
В современном мире, где активно развиваются технологии и автоматизация производственных процессов, ключевую роль играют специализированные устройства, обеспечивающие корректную работу технологического оборудования. Одним из таких устройств является мембранный исполнительный механизм (МЭМ), который преобразует управляющие сигналы в механические действия, такие как открывание и закрывание клапанов. Надежность и эффективность работы таких механизмов во многом определяют успешность функционирования промышленных систем. ГОСТ 9887-70 представляет собой нормативный документ, который на протяжении многих лет регламентирует требования к конструкции, характеристикам и методам испытаний пневматических мембранных исполнительных механизмов. Несмотря на то что стандарт был принят достаточно давно, он до сих пор сохраняет свою актуальность и широко применяется в промышленности.
Назначение и область применения стандарта

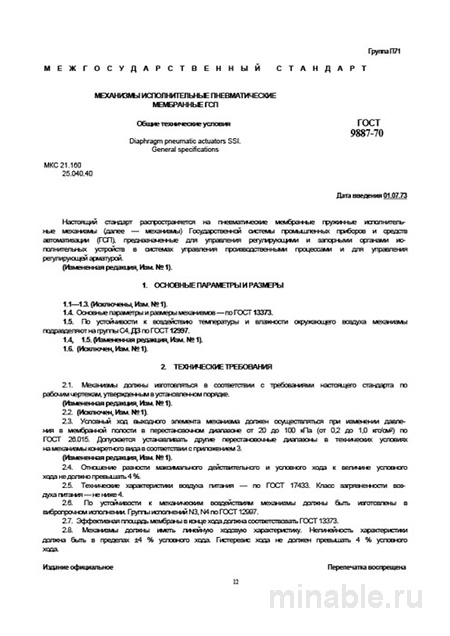

ГОСТ 9887-70 устанавливает требования к пневматическим мембранным исполнительным механизмам, предназначенным для использования в системах автоматического управления технологическими процессами. Основная функция таких механизмов заключается в преобразовании изменения давления сжатого воздуха в линейное перемещение штока, который, в свою очередь, осуществляет управление работой различных исполнительных устройств, таких как клапаны. Стандарт распространяется на механизмы, эксплуатируемые в нормальных условиях и не подвергающиеся воздействию агрессивных сред.
Конструктивные особенности мембранных исполнительных механизмов
Данный стандарт детально регламентирует конструктивные параметры, обеспечивающие надежность, долговечность и взаимозаменяемость мембранных исполнительных механизмов.
Материалы и покрытия
-
Мембрана: Основным элементом конструкции является мембрана, изготовленная из высококачественной резины, обладающей высокой прочностью и устойчивостью к многократным циклам деформации.
-
Корпус и пружина: Корпус и пружина изготавливаются из коррозионно-стойких материалов, таких как сталь, с нанесением защитного покрытия для предотвращения коррозии.
-
Шток: Шток изготавливается из нержавеющей стали, что обеспечивает его высокую износостойкость и минимальное трение в процессе работы.
Геометрические параметры
Стандарт устанавливает строгие требования к геометрическим размерам мембранных исполнительных механизмов для обеспечения их совместимости с различными типами технологического оборудования. В частности, регламентируются следующие параметры:
-
Диаметр мембраны: 100, 250, 400 мм.
-
Ход штока: 10, 25, 40, 60, 100 мм.
Эксплуатационные характеристики
ГОСТ 9887-70 определяет следующие ключевые эксплуатационные параметры мембранных исполнительных механизмов:
-
Сила перемещения штока: данный параметр определяет функциональные возможности механизма и совместимость с различными типами клапанов.
-
Рабочее давление: стандартное давление воздуха составляет диапазон от 0.02 до 1 МПа.
-
Скорость перемещения штока: параметр, характеризующий динамические характеристики механизма.
-
Линейность перемещения: шток должен обеспечивать пропорциональное изменение положения в зависимости от изменения давления воздуха.
-
Чувствительность: параметр, определяющий минимальное изменение давления, при котором происходит движение штока.
Методы контроля качества
При поступлении мембранных исполнительных механизмов на производство проводится их тщательная проверка в соответствии с требованиями ГОСТ 9887-70. Основные этапы контроля включают:
-
Визуальный осмотр: проверка на наличие механических повреждений, коррозии и других дефектов.
-
Испытание на ход: оценка плавности и полноты перемещения штока.
-
Испытание на герметичность: проверка механизма на отсутствие утечек воздуха.
Отличие ГОСТ 9887-70 от других стандартов
Существует путаница между ГОСТ 9887-70 и ГОСТ 26681-2017, которые регламентируют различные аспекты работы мембранных исполнительных механизмов. Основные различия между этими стандартами представлены в таблице:
/ Параметр / ГОСТ 9887-70 / ГОСТ 26681-2017 / /-------------------------------/----------------------------------------------------------------------------------------------------------------------------------/--------------------------------------------------------------------------------------------------------------/ / Назначение / Регулирование технологических процессов с высокой точностью / Управление клапанами в режиме "открыто-закрыто" / / Требования к герметичности / Высокие требования / Умеренные требования / / Точность / Высокая точность / Точность менее критична / / Ресурс / Должен обеспечивать непрерывное регулирование / Предназначен для частого использования с возможностью кратковременных остановок /
Рекомендации по выбору и проверке
При выборе и проверке мембранных исполнительных механизмов рекомендуется обратить внимание на следующие аспекты:
-
Внешний вид: отсутствие механических повреждений и признаков коррозии.
-
Комплектность: наличие всех комплектующих, указанных в технической документации.
-
Функциональные характеристики: проверка плавности хода штока и соответствие его перемещения заданным параметрам.
-
Герметичность: проведение испытаний на отсутствие утечек сжатого воздуха.
Заключение
ГОСТ 9887-70 является важным нормативным документом, определяющим требования к конструкции, эксплуатации и контролю качества пневматических мембранных исполнительных механизмов. Знание и соблюдение требований данного стандарта позволяет обеспечить надежность и долговечность работы промышленного оборудования, а также избежать возможных эксплуатационных проблем.
