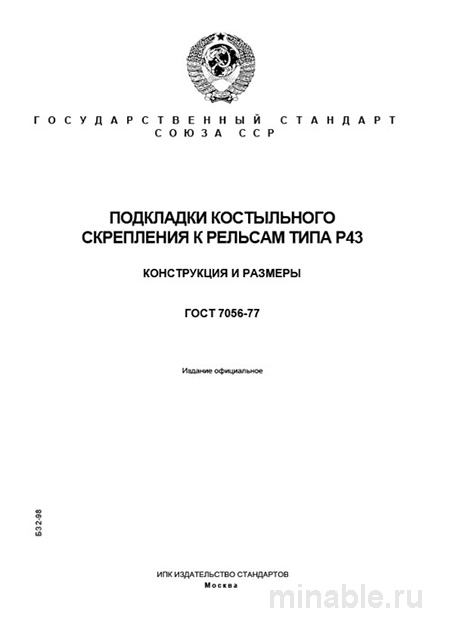

Надежность железнодорожного пути начинается с мелочей. Подкладка костыльного скрепления — не просто металлическая плашка, а критический элемент, передающий нагрузку от рельса на шпалу. Ошибка в выборе или приемке может стоить миллионов: от преждевременного износа пути до схода подвижного состава. ГОСТ 7056-77 «Подкладки костыльного скрепления к рельсам типа Р43» остается эталоном для участков с деревянными шпалами. Данный обзор подготовлен технологом с 15-летним стажем: разбираем конструкцию, контроль и подкладки Р43 цена которых влияет на смету ремонта.
Стандарт распространяется исключительно на подкладки для рельсов Р43 при костыльном креплении к деревянным шпалам. Это важное ограничение, которое часто упускают при закупках. Три ключевые функции: перераспределение нагрузки, фиксация колеи, демпфирование вибраций. Игнорирование любой из них — риск.
Материал изготовления — сталь марок 50 или 60 по ГОСТ 1050. Твердость в диапазоне 241–341 HB. Ниже минимума — быстрый износ, выше — хрупкость и трещины от ударов. Вот в чём загвоздка: замер твердости должен проводиться на зачищенной поверхности, а не на окалине. Иначе данные «липовые».
На практике часто сталкиваюсь с тем, что поставщики экономят на термообработке. Мы решаем это путем выборочного контроля каждой партии. Честно говоря, визуальный осмотр не заменяет твердомер. И это важно.
Конструкция подкладки: геометрия, материал, твердость
Чертеж ГОСТ 7056-77 задает все конструктивные размеры: ширину полок, высоту, диаметры отверстий под костыли. Особое внимание — посадочным поверхностям под рельс. Их профиль должен в точности соответствовать подошве Р43 для плотного прилегания. Любая неплотность ведет к точечным нагрузкам и ускоренному износу.
Отверстия под костыли — еще один критический узел. Диаметр и расположение определяют правильный наклон крепежа и усилие прижатия. Допуски на размеры устанавливаются по классу точности «В» ГОСТ 7505. Для штампованных поковок это жестко, но необходимо.
Масса одной подкладки — 2,85 кг. Отклонение более 3-5% часто свидетельствует о нарушении геометрии. На приемке мы выборочно взвешиваем 5-10 штук из партии. Если разброс >2% — вся партия на доработку. Просто, но эффективно.
Зоны переходов сечений и углы отверстий — концентраторы напряжений. Именно там чаще всего появляются трещины. При визуальном осмотре используем лупу 5-10х. Закаты, плены, раковины — брак. Без компромиссов.
Технические требования к приемке и контролю качества
Приемка партии — ответственная процедура. Основа — выборочный контроль по ГОСТ 7566. Вот на что раз за разом при проверке обращаем внимание в первую очередь. Визуальный осмотр после очистки от окалины и масла. Ищем дефекты поверхности, особенно в зонах риска.
Контроль геометрии штангенциркулем и шаблонами. Шаблон на профиль под рельс должен прилегать плотно, без качания. Диаметр отверстий — калибром. Высота подкладки — в трех точках. Любое отклонение сверх допуска — основание для отбраковки.
Измерение твердости по Бринеллю. Замер производим в предварительно зачищенной средней части изделия. Партия бракуется, если даже у нескольких деталей в выборке твердость вышла за пределы 241–341 HB. Скрытый дефект по твердости — самый опасный.
На практике часто сталкиваюсь с двумя типами дефектов: закаты поверхности и недопустимая вогнутость опорной плоскости. Последний особенно коварен: приводит к точечному контакту со шпалой и ее раскалыванию под нагрузкой. А что если пропустить такую партию? Ремонт пути обойдется дороже.
Бюджет на закупку и стоимость контроля партии
Если вы планируете закупать подкладки Р43, готовьтесь к расчетам. Стоимость одной подкладки по ГОСТ 7056-77 варьируется от 180 до 350 рублей. Зависит от объема партии, марки стали, наличия сертификатов и логистики. Крупные заказы от 10 тонн дают скидку 15-20%.
Для разовых закупок выгоднее работать с дистрибьюторами. Цена за штуку может быть выше, но вы экономите на доставке и входном контроле. Но тут есть нюанс: некоторые поставщики предлагают «аналоги» без указания ГОСТ. Риск получить некондицию.
Ниже приведена таблица, показывающая реальные затраты при разных сценариях. Цифры актуальны для рынка РФ на текущий момент.
| Параметр | Прямой заказ у завода (партия >5 т) | Закупка через дистрибьютора | Срочная поставка «с колес» |
|---|---|---|---|
| Средняя цена за шт., руб. | 180 – 230 | 240 – 290 | 320 – 350 |
| Доп. расходы на входной контроль | 8 000 – 15 000 руб. | 3 000 – 7 000 руб. | 0 руб. (риск брака выше) |
| Срок поставки | 14 – 30 дней | 3 – 7 дней | 24 – 48 часов |
| Риск скрытого брака | Низкий (при наличии сертификатов) | Средний | Высокий (до 8% партии) |
Как видно, экономия на входном контроле — ложная. Брак в 5% партии из 10 000 штук — это 500 дефектных подкладок. Их замена в пути обойдется в 3-5 раз дороже, чем проверка на складе. Инвестиции в контроль окупаются одной предотвращенной аварийной ситуацией.
Для долгосрочных проектов рекомендуем заключать рамочные договоры с проверенными заводами. Фиксация цены на 6-12 месяцев защищает от рыночных колебаний. Но требуйте в договоре право на внеплановый аудит производства.
Сравнение с аналогами для Р65/Р75 и железобетонных шпал
ГОСТ 7056-77 не существует в вакууме. Для понимания его места сравниваем с аналогами для других условий. ГОСТ 19177-81 — подкладки клеммные для Р65/Р75 на деревянных шпалах. ГОСТ 19178-73 — для железобетонных шпал с раздельным креплением.
Ключевое отличие — в конструкции и назначении. Подкладки Р43 по 7056-му — однореберные, симметричные, под костыль. Для Р65/Р75 — двухреберные, с лапками под клеммы. Для ж/б шпал — асимметричные, с наклонными платформами под болты.
Требования к материалу и твердости унифицированы: сталь 50/60, 241-341 HB. Это упрощает производство, но не взаимозаменяемость. Нельзя ставить подкладку от Р65 на путь Р43 — геометрия не совпадет. Проверено на практике.
Выбор стандарта определяется типом пути. Если участок с деревянными шпалами и костыльным креплением — только ГОСТ 7056-77. Для бесстыкового пути на ж/б шпалах — другие нормы. Ошибка в выборе ведет к браку монтажа.
Где купить надежные подкладки и как проверить поставщика
На основе опыта сформулирую рекомендации для закупщиков. Что требовать от поставщика? Сертификат соответствия ГОСТ 7056-77, протоколы испытаний на твердость, акт входного контроля стали. Без документов — не рассматривать.
Убедитесь, что подкладки изготовлены именно по ГОСТ, а не по внутренним ТУ. Частая уловка — завышение класса точности в документации. Проверяйте выборочно: замерьте 3-5 деталей из разных уголков партии. И не доверяйте «на слово».
При самостоятельном контроле смотрите на геометрию и твердость. Плиты не должны быть «пропеллером». Твердость — только на зачищенной поверхности. Материал — без видимых расслоений и закатов.
Где купить надежные подкладки? Ищите заводы с собственным термическим отделением и лабораторией. Дешевые перекупщики часто не держат режимы термообработки. Лучше переплатить 10-15% за проверенного партнера, чем потерять репутацию из-за брака.
Вопросы по приемке и эксплуатации
Можно ли использовать подкладки Р43 для рельсов Р50?
Нет, геометрия подошвы отличается. Установка приведет к неплотному прилеганию и ускоренному износу.
Какой бюджет закладывать на входной контроль?
В среднем 2-4% от стоимости партии. Включает замер геометрии, твердости, массы, визуальный осмотр.
Что делать, если партия не прошла по твердости?
Брак. Исправить термообработкой на месте нельзя. Требуйте замены или возврата средств.
ГОСТ 7056-77 — образец продуманного стандарта. Его скрупулезное соблюдение от производителя до путейцев — гарантия долговечности пути. Работа с ним требует внимания к деталям. Но именно эта точность является залогом безопасности. В современных условиях оптимальной видится практика: закупка у сертифицированных заводов + обязательный входной контроль + цифровая фиксация результатов. Надежность не терпит компромиссов.
