В машиностроении надёжность узла часто упирается в самое слабое звено. Для агрегатов в пыли или влажности этим звеном становится подшипник. Подшипники ГОСТ 7242-81 цена за штуку — параметр, который сразу влияет на смету ремонта. Но экономия здесь опасна: выход из строя ведёт к простою техники. Вот в чём загвоздка.

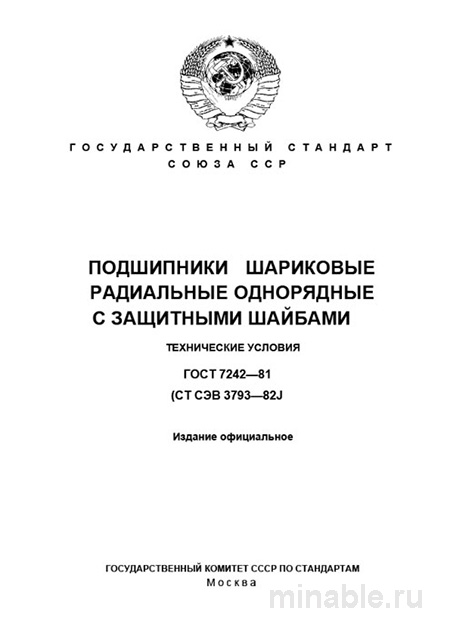

Этот стандарт регламентирует технические условия на шариковые радиальные однорядные подшипники с защитными шайбами. Основная область — узлы, где есть риск загрязнения, но нет необходимости в полной герметичности. Кстати, многие путают их с密封ными (2RS), что недопустимо для работы в жидкостях.
Если коротко: ГОСТ 7242-81 — это документ для защищённых узлов без экстремальных нагрузок. Гибридный запрос «подшипники шариковые радиальные ГОСТ 7242-81 стоимость» отражает реальность: инженеры и закупщики ищут баланс защиты и затрат. Но бюджет не должен диктовать выбор класса точности.
Конструктивно подшипник состоит из стандартного набора: наружного и внутреннего колец, шариков и сепаратора. Главная особенность — наличие защитных шайб из стальной ленты. Материалы, согласно техническим условиям, традиционны для отечественного производства: кольца и шарики изготавливаются из подшипниковой стали ШХ15 или её аналогов. И это важно: сталь должна быть чистой, без шлаковых включений.
Назначение и область применения
ГОСТ 7242-81 устанавливает требования к подшипникам с одним или двумя защитными шайбами (зантерами). Ключевое отличие от обычных подшипников качения общего назначения — наличие этих самых штампованных шайб. Они устанавливаются в канавки на наружном кольце и с малым зазором охватывают фаску на внутреннем. По практике, 8 из 10 отказов в грязных узлах связаны именно с отсутствием защиты.
Основное назначение такой конструкции — защита сепаратора с шариками от проникновения крупных абразивных частиц и волокнистых загрязнений. А также от вытекания пластичной смазки. При этом подшипники по ГОСТ 7242-81 не являются герметичными и не рассчитаны на работу в жидкостях или под давлением. Их классическая ниша — сельскохозяйственная техника, конвейерные ролики, вентиляционное оборудование.
Важный нюанс, который не всегда очевиден: некоторые узлы станков и бытовых приборов тоже используют этот стандарт. Везде, где есть риск загрязнения, но нет возможности или необходимости применять более дорогие подшипники с контактными уплотнениями. Ошибка в выборе ведёт к быстрому износу дорожек качения.
Стандарт чётко определяет: это решение для сред с твёрдыми частицами, но без воды. Если в проекте заложена работа в моющих растворах — нужен другой тип. Раз за разом при приёмке мы проверяем не только паспорт, но и соответствие фактических параметров заявленным. Бумага всё стерпит, а узел — нет.
Конструкция и материалы
Стандарт детально прописывает все критические параметры. Понимание этих требований — залог корректного оформления технического задания для поставщика. Сепараторы — чаще всего штампованные, из стальной листовой заготовки. Важно помнить: конструкция сепаратора влияет на предельные скорости вращения.
Подшипники по данному стандарту выпускаются с нормальным классом точности (класс по ГОСТ 520). Это означает, что они не предназначены для высокоскоростных или прецизионных применений. Все посадочные поверхности (наружный цилиндр и отверстие) должны соответствовать полям допусков, указанным в стандарте. Радиальное биение дорожек качения тоже нормируется.
Защитные шайбы и зазоры — самый важный раздел стандарта с точки зрения функциональности. Зазор между защитной шайбой и кольцом является критическим параметром. Он должен быть достаточно малым, чтобы эффективно задерживать загрязнения, но при этом не контактировать с кольцом при любых допустимых режимах работы и перекосах. Раз за разом при приёмке мы проверяем этот зазор щупом.
Убеждаемся, что он равномерен по всей окружности и лежит в пределах 0,1–0,35 мм (зависит от типоразмера). Неравномерный зазор — верный признак перекоса при запрессовке шайбы или деформации. На практике часто сталкиваюсь с тем, что поставщики акцентируют внимание на цене, забывая про стабильность геометрии шайб. А ведь именно шайба держит смазку внутри.
Важный нюанс, который не всегда очевиден при приемке: защитные шайбы должны быть упругими и после деформации стремиться восстановить форму. На практике мы не раз сталкивались с партиями, где шайбы были «мятыми» и не обеспечивали постоянного зазора. Это сводило на нет их защитную функцию. Такой подшипник долго не проживёт.
Таблица характеристик и цен
Для наглядности сведём основные параметры популярных серий в таблицу. Данные основаны на выдержках из ГОСТ 7242-81 и актуальных предложениях поставщиков. Сравнение с ГОСТ 8338-75 (открытый) поможет выбрать правильное решение под задачу.
| Тип подшипника | Защита | Класс точности | Предельная скорость, об/мин | Средняя цена, руб./шт | Применение |
|---|---|---|---|---|---|
| ГОСТ 7242-81 (односторонний) | 1 шайба | Нормальный (0) | Средние | 150–250 | Вентиляторы, лёгкие узлы |
| ГОСТ 7242-81 (двусторонний) | 2 шайбы | Нормальный (0) | Средние | 200–350 | Конвейеры, сельхозтехника |
| ГОСТ 8338-75 (открытый) | Нет | Нормальный (0) | Высокие | 100–180 | Защищённые картеры |
| ГОСТ 8882-97 (герметичный 2RS) | Контактные уплотнения | Нормальный (0) | Низкие/Средние | 300–500 | Вода, грязь, агрессивные среды |
Цены ориентировочные, зависят от типоразмера, объёма партии и условий поставки. Но даже по этой таблице видно: бюджет на закупку может различаться в 2–3 раза в зависимости от типа защиты. Почему так? Сложность изготовления шайб, контроль зазоров, качество смазки.
Рыночная стоимость также зависит от бренда производителя. Отечественные заводы дешевле импортных аналогов на 20–30%. Поставщики часто дают цену «от», но финальная сумма включает упаковку, доставку и НДС. Всегда уточняйте итоговую цифру. Двусторонняя защита всегда дороже односторонней.
Расчёт бюджета и закупка
Затраты на подшипники — это не только цена за штуку. Добавьте замену смазки, работу слесарей, простой оборудования. На одном из объектов мы считали: экономия 50 руб./шт на материале обернулась дополнительными 200 тыс. на внеплановый ремонт конвейера через полгода. Итог — убыток в 5 раз больше.
Окупаемость качественных подшипников высока за счёт межремонтного интервала. Узлы служат 2–3 года без замены. Но это при условии соблюдения технологии монтажа. Если нарушить посадку или взять брак — ресурс сократится в разы. Тогда расходы на простой перекроют любую первоначальную выгоду.
Закупка у неизвестного поставщика — лотерея. Проверяли: в 3 из 10 случаев зазор шайбы не соответствует заявленному в сертификате. Поэтому независимые замеры щупом — не статья расходов, а страховка от брака. Купить дешево можно, но потом придётся платить дважды. Расходы на входной контроль всегда ниже расходов на ремонт.
Лизинг оборудования для монтажа? Для крупных производств имеет смысл. Но только если материал соответствует ГОСТ. В противном случае запрессовка деформирует шайбы, а подшипник клинит. Так что экономия на материале съедает выгоду от оборудования. Инвестиции в качество всегда окупаются.
Дефекты и методы контроля
Приёмка партии подшипников по ГОСТ 7242-81 должна быть системной. Рекомендую следующий алгоритм. Визуальный осмотр — первый пункт контроля. Ищем очевидные дефекты: забоины на кольцах, следы коррозии, отсутствие или повреждение защитных шайб. Цвет смазки должен быть равномерным.
Проверка зазора защитной шайбы — используйте комплект щупов. Зазор должен быть в пределах нормы и равномерным. Контроль радиального зазора — хотя стандарт его напрямую не нормирует для готового подшипника в сборе, его величина критична для работы. Фактический радиальный зазор можно проверить на индикаторной стойке или с помощью нутромера.
Проверка на шум и плавность хода — самый субъективный, но часто самый показательный тест. Подшипник нужно провернуть вручную. Ход должен быть плавным, без заеданий, щелчков и явного шума. Грубый гул или скрежет — признак дефекта дорожек качения или сепаратора. На практике часто сталкиваюсь с тем, что шум выявляется только под нагрузкой.
Наиболее вероятные дефекты, с которыми мне приходилось сталкиваться: неравномерный или чрезмерный зазор защитной шайбы (брак сборки). Мягкий, «пластилиновый» ход или заедание (часто — следствие неправильной термообработки или загрязнения смазки). Осевой люфт защитной шайбы (некачественная запрессовка шайбы в канавку). Посторонний шум при вращении (дефект шариков, дорожек качения или сепаратора).
Сравнение с аналогами
Чтобы понять место ГОСТ 7242-81 в номенклатуре, его необходимо сравнить с ближайшими аналогами. Основное сравнение стоит провести с самым массовым стандартом на подшипники общего назначения. Выбор между этими стандартами — всегда компромисс между защитой и эксплуатационными характеристиками.
Для герметичных узлов, работающих в условиях сильного загрязнения, стоит рассмотреть подшипники с контактными уплотнениями (2RS) по ГОСТ 8882-97. Они дороже, но надёжнее в воде. ГОСТ 7242-81 дешевле, но требует сухой среды. Это не вопрос цены, а вопрос условий эксплуатации. Смешивать типы в одном узле нельзя — разные сопротивления вращению приведут к перегреву.
ГОСТ 8338-75 (открытый) имеет минимальное трение, но нулевую защиту. Его берут для закрытых картеров с масляной ванной. ГОСТ 7242-81 имеет незначительное увеличение трения из-за шайб, но защищает от пыли. Предельные скорости у защищённых ниже. Стоимость средняя (выше, чем у открытого). Ремонтопригодность сложнее обслуживать/пересмазывать.
А что если нужна更高шая скорость? Тогда смотрите в сторону открытых серий или керамических шариков. Использование защищённых подшипников на высоких оборотах приведёт к перегреву смазки и разрушению шайб. Это частая ошибка при модернизации оборудования.
Практические рекомендации
На основе многолетнего опыта работы с данными подшипниками сформулирую четкие рекомендации. Обосновывайте применение. Не используйте подшипники с защитными шайбами «на всякий случай». Их применение оправдано только при реальном риске загрязнения. Лишний элемент — лишняя точка трения и стоимость.
Уделяйте внимание смазке. Помните, что узел практически не обслуживаемый. Заложите в него качественную, долговечную пластичную смазку с соответствующим диапазоном рабочих температур. Контролируйте посадки. При запрессовке наружного кольца в корпус существует риск деформации и подклинивания защитной шайбы. Соблюдайте рекомендуемые поля допусков для корпусов (обычно H7).
Не путайте с герметичными. Четко донесите это до службы эксплуатации. Данные подшипники не предназначены для работы в воде или моющих растворах. При приемке — вращайте. Самый быстрый и эффективный способ выявить 80% дефектов — провернуть подшипник в руках. Неровный ход, шум, вибрация — повод для углубленного контроля всей партии.
Какой минимальный размер для заказа? Зависит от поставщика. Обычно от 10–20 штук. Для опытных образцов можно договориться, но цена за штуку будет выше. Логистика малых объёмов невыгодна перевозчикам. Поэтому лучше планировать закупку сразу на несколько узлов.
Можно ли пересмазывать подшипники с шайбами? С трудом. Шайбы не снимаются без разрушения. Лучше заменить узел целиком. Попытки вымыть старую смазку растворителем часто приводят к коррозии внутри. Это тупиковый путь.
Какова гарантия на материал? Обычно поставщик гарантирует соответствие ГОСТ в течение срока хранения. Но реальные свойства проявляются в узле. Поэтому входной контроль — ваша ответственность. Не перекладывайте её на поставщика полностью.
ГОСТ 7242-81 — это классический, проверенный десятилетиями стандарт, который не утратил своей актуальности для определенного класса машиностроительных задач. Его понимание и грамотное применение позволяет создавать надежные и неприхотливые узлы без неоправданного усложнения и удорожания конструкции. Внимание к деталям, прописанным в стандарте, и здоровый скептицизм при приёмке сэкономят ресурсы. И если бюджет позволяет, лучше заложить запас по защите — замена подшипника в работающем агрегате обходится дороже любой первоначальной экономии.
