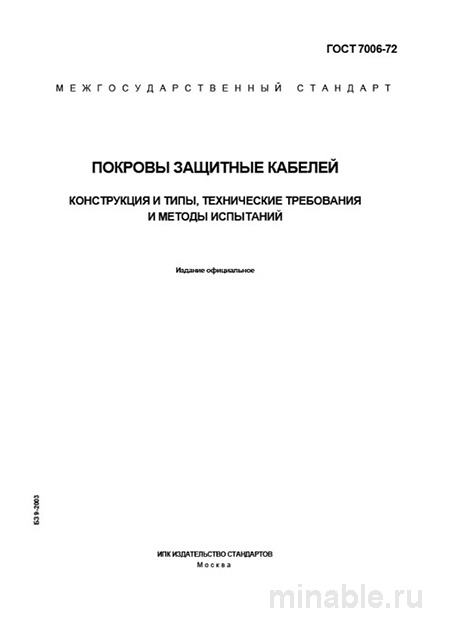

Надежность кабельной линии начинается с защиты. Защитные покровы кабелей — это не просто оболочка, а многослойный барьер, предохраняющий металлические элементы от коррозии и механических повреждений. Ошибка в выборе или приемке может стоить миллионов: от преждевременного выхода линии из строя до аварийных отключений. ГОСТ 7006-72 «Покровы защитные кабелей» остается фундаментальным документом для силовых линий до 35 кВ. Данный обзор подготовлен инженером-технологом с акцентом на экономику и реальные производственные задачи.
Ключевая задача покрова — защита свинцовых или алюминиевых оболочек и брони. Защитные покровы кабелей ГОСТ 7006-72 цена которых закладывается в смету проекта, требуют скрупулезного подхода. Иначе — либо коррозия в первый год эксплуатации, либо механическое повреждение при прокладке. Вот в чём загвоздка: визуальный осмотр не выявляет скрытых дефектов наложения брони.
Область применения охватывает кабели для прокладки в земле, тоннелях, каналах, помещениях с повышенной влажностью. Стандарт регламентирует именно наружные элементы: подушку, бронепокров и наружный защитный слой. Для глубокого понимания смежных норм рекомендую изучить ГОСТ 23286-78 (покровы для кабелей с пластмассовой изоляцией). Это поможет избежать фатальных ошибок в спецификациях.
На практике часто сталкиваюсь с тем, что снабженцы путают стандарты. Это критическая ошибка. Стоимость замены кабеля из-за несовместимости материалов многократно превышает экономию на этапе закупки. Честно говоря, многие поставщики пользуются этой путаницей. И это важно.
Конструкция покрова: подушка, броня, наружный слой
Стандарт детально прописывает конструкцию покрова, которая является многослойной. Понимание этого «пирога» критически важно для правильного контроля. Подушка наносится непосредственно на металлическую оболочку или броню. Ее функция — предотвратить коррозию и защитить оболочку от повреждения бронелентами.
Изготавливается подушка из битумного состава, с возможным армированием стеклопряжей или наложением подбинтовочного слоя из бумаги. Бронепокров — как правило, стальные оцинкованные ленты или плоская/круглая стальная оцинкованная проволока. Стандарт жестко регламентирует размеры, шаг наложения лент и плотность их прилегания.
Наружный защитный слой (НЗС) — финишный элемент, предохраняющий броню от коррозии. Чаще всего это кабельная пропитанная пряжка (КПП) или волокнистые материалы, пропитанные битумным составом. С посыпкой мелом или тальком для защиты от слипания. Раз за разом при приемке мы проверяем равномерность этой посыпки.
Слипшаяся посыпка — верный признак нарушения технологии пропитки или условий хранения. Что в будущем приведет к трудностям при прокладке и ухудшению защитных свойств. А что если пропустить такой кабель? Слипание при размотке — повреждение покрова — коррозия. Цепная реакция.
Для битумных составов нормируются температура каплепадения, зольность и водородный показатель (pH). Для бронелент критически важна толщина цинкового покрытия. Именно оно является первым барьером на пути ржавчины. Любой недобор по цинку — риск.
Технические требования к материалам и приемке кабеля
Приемка кабеля по ГОСТ 7006-72 — это не только визуальный осмотр. Раз за разом при приемке мы проверяем три ключевых момента. Визуальный осмотр и геометрия: равномерность наложения бронелент без пропусков и «спиралей». Целостность наружного покрова, отсутствие вздутий и вмятин.
Штангенциркулем замеряем толщину покрова в сборе. Она должна быть не менее указанной в ТУ на конкретный кабель. Проверка на слипание: рукой в перчатке проводим вдоль кабеля. Сильное отслоение меловой посыпки или, наоборот, ее полное отсутствие — брак.
Испытание на растяжение для брони проводится выборочно на заводе-изготовителе. Но при серьезных разногласиях можно инициировать вырезку образца и проверку прочности на разрывной машине. Это особенно актуально для кабелей с проволочной броней.
На практике часто сталкиваюсь с тем, что основной дефект — недовитая бронелента. Она не перекрывает требуемый минимум (15-20% от ширины предыдущей ленты). Что оголяет подушку и ведет к ускоренной коррозии брони. Этот дефект легко пропустить, если смотреть на кабель прямо. Его видно только под углом вдоль оси.
Важный нюанс, который не всегда очевиден при приемке: посыпка на НЗС должна быть именно такой, как предписано. Равномерной и не слипшейся. Иначе — проблемы при прокладке. Материалы должны соответствовать строгим требованиям. Без компромиссов.
Бюджет на закупку и стоимость защитных покрытий
Если вы планируете закупать кабель с защитными покровами по ГОСТ 7006-72, готовьтесь к расчетам. Бюджет на кабельную продукцию может составлять до 40% от сметы электромонтажных работ. Зависит от трассы, условий прокладки и агрессивности среды. Экономия на защите здесь недопустима.
Для крупных проектов выгоднее заключать рамочный договор с заводом-изготовителем. Цена за километр при объеме от 10 км может снизиться на 10-15%. Но тут есть нюанс: некоторые поставщики экономят на толщине цинка или качестве битума, чтобы удержать низкую стоимость. Проверяйте каждую партию.
Ниже приведена таблица, показывающая реальные затраты при разных сценариях закупки. Цифры актуальны для рынка РФ на текущий момент.
| Параметр | Прямой заказ у завода (партия >10 км) | Закупка через дистрибьютора | Срочная поставка «с колес» |
|---|---|---|---|
| Средняя цена за км (35 кВ, броня), руб. | 180 000 – 250 000 | 220 000 – 300 000 | 280 000 – 350 000 |
| Доп. расходы на входной контроль | 30 000 – 60 000 руб. | 15 000 – 30 000 руб. | 0 руб. (риск брака выше) |
| Срок поставки | 21 – 45 дней | 7 – 14 дней | 24 – 72 часа |
| Риск скрытого брака (цинк, битум) | Низкий (при наличии протоколов) | Средний | Высокий (до 10% партии) |
| Окупаемость прямого контракта | 2-3 проекта | Не применимо | Не применимо |
Как видно, экономия на входном контроле — ложная. Брак в 5% партии из 10 км — это 500 метров кабеля. Его замена в траншее обойдется в 3-5 раз дороже, чем проверка на складе. Инвестиции в контроль окупаются одной предотвращенной аварийной ситуацией.
Для агрессивных сред (солончаки, болота, территории химических производств) в ТЗ стоит отдельно оговорить необходимость усиленной антикоррозийной защиты. Увеличенная толщина цинка на броне, применение специальных битумов. Это увеличит расходы на 15-20%, но продлит срок службы в 2-3 раза.
Сравнение ГОСТ 7006-72 с ГОСТ 23286-78
ГОСТ 7006-72 — не единственный стандарт, регламентирующий защитные покровы. Его часто путают или сравнивают с ГОСТ 23286-78, который распространяется на кабели с пластмассовой изоляцией. Ключевые различия — в материале подлежащей под защиту оболочки и, как следствие, в составе подушки.
ГОСТ 7006-72 защищает металлические (свинцовые, алюминиевые) оболочки и броню. ГОСТ 23286-78 — покровы кабелей с пластмассовой изоляцией и оболочкой. Путаница здесь недопустима. Наложение битумной подушки от ГОСТ 7006-72 на кабель с ПВХ-оболочкой по ГОСТ 23286 приведет к диффузии пластификаторов из пластика и его растрескиванию.
Материал подушки в 7006-м: битумные составы, армированные стеклопряжей или бумагой. В 23286-м: полимерные пленки (например, ПЭТ-лента), нетканые материалы. Допускается битумный состав, но без агрессивных компонентов для пластика. Ключевое отличие: защита от коррозии и механики против защиты от механики и совместимости с пластиком.
Типичное применение: силовые кабели с бумажной изоляцией (АСБ, СБ) для 7006-го. Силовые кабели с ПВХ/сшитым полиэтиленом (ВБбШв, ПвБбШв) для 23286-го. Выбор стандарта определяется конструкцией кабеля. Ошибка в выборе ведет к браку монтажа и преждевременному выходу из строя.
А что если нужно проложить смешанную трассу? На практике мы сегментируем: участки с металлической оболочкой — по 7006-му, с пластиковой — по 23286-му. Но это уже уровень продвинутого проектировщика. И это важно.
Где купить кабель и как проверить поставщика
На основе многолетнего опыта работы с кабельной продукцией сформулирую четкие рекомендации. При закупке в техническом задании всегда явно указывайте не только марку кабеля, но и требуемый стандарт на защитные покровы. «Защитный покров должен соответствовать требованиям ГОСТ 7006-72».
Требуйте от поставщика протоколы заводских испытаний, особенно на соответствие бронелент ГОСТ 3326-80 и на испытание покрова на стойкость к перематыванию. Убедитесь, что кабель изготовлен именно по спецификации, а не по устаревшим ТУ. Частая уловка — замена марки материала без уведомления.
При приемке первое, на что нужно смотреть: маркировка на барабане и на самом кабеле. Она должна быть четкой и соответствовать документам. Осмотр производите при хорошем освещении, проворачивая барабан. Ищите вмятины, порезы наружного покрова, неравномерность посыпки.
Обратите особое внимание на концы кабеля на барабане. Часто именно там видно качество наложения брони и целостность всего «пирога». Где купить надежный кабель? Ищите заводы с собственным циклом производства брони и пропитки.
Дешевые перекупщики часто не держат режимы нанесения битума или толщину цинка. Лучше переплатить 10-15% за проверенного партнера, чем потерять линию из-за коррозии. Надежность не терпит компромиссов. Барабаны должны храниться под навесом, защищающим от прямых солнечных лучей и осадков.
Вопросы по приемке и эксплуатации защитных покровов
Можно ли использовать кабель по ГОСТ 7006-72 в агрессивной среде?
Да, но требуется усиленная антикоррозийная защита: увеличенная толщина цинка, специальные битумы. Уточняйте в ТЗ.
Какой бюджет закладывать на входной контроль партии?
В среднем 2-3% от стоимости партии. Включает замер толщины, проверку посыпки, визуальный осмотр, при необходимости — лабораторный анализ битума.
Что делать, если партия не прошла по толщине цинка?
Брак. Исправить покрытие на месте невозможно. Требуйте замены всей партии или возврата средств.
ГОСТ 7006-72, при его грамотном понимании и применении, — это надежный инструмент в руках инженера. Позволяющий гарантировать, что проложенный кабель отработает свой срок без аварий, вызванных коррозией и механическим разрушением. Его требования проверены десятилетиями. Работа с ним требует скрупулезности. Но именно эта точность является залогом бесперебойной работы энергосистемы. В современных условиях оптимальной видится практика: закупка у сертифицированных заводов + обязательный входной контроль + аудит условий хранения.
