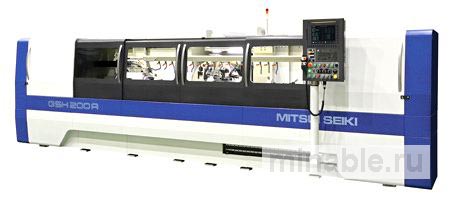

Резочно-шлифовальный станок GSH 200A от Mitsui Seiki: описание и принцип работы
Резочно-шлифовальный станок модели GSH 200A производства компании Mitsui Seiki представляет собой высокопроизводительное оборудование для прецизионной обработки резьбовых поверхностей. Этот станок обеспечивает высокую скорость и точность при шлифовке винтов и других деталей, что делает его незаменимым инструментом в различных производственных процессах.
Основные технические характеристики станка GSH 200A включают:
-
Максимальная высота над рабочим столом: 480 мм.
-
Расстояние между центрами: 2250 мм.
-
Максимальная длина обрабатываемого изделия: 2000 мм.
-
Максимальный диаметр обрабатываемой заготовки: 200 мм.
-
Мощность главного двигателя: 15 кВт.
-
Максимальная частота вращения шпинделя: 6000 об/мин.
-
Рабочий ход по оси X (в поперечном направлении): 330 мм.
-
Скорость подачи по оси X: 5 м/мин.
-
Рабочий ход по оси Z (в вертикальном направлении): 2150 мм.
-
Скорость подачи по оси Z: 10 м/мин.
-
Максимальная частота вращения шпинделя при выполнении резьбошлифовальных операций: 200 об/мин.
Для обеспечения точности и стабильности работы станка GSH 200A применяются следующие технические решения:
-
Регулярная очистка поверхностей скольжения для предотвращения негативного влияния загрязнений на точность обработки.
-
Интегрированные системы охлаждения, предназначенные для компенсации теплового расширения компонентов и поддержания оптимальных температурных режимов.
-
Смазка ключевых узлов станка для предотвращения их перегрева и увеличения срока службы.
Система охлаждения станка GSH 200A функционирует посредством специализированной форсунки, которая одновременно выполняет функции охлаждения, смазки и удаления абразивных частиц из зоны обработки. Дополнительно предусмотрены отдельные системы охлаждения для рабочей зоны и корпуса станка, обеспечивающие равномерное распределение тепловой нагрузки.
Для улучшения эксплуатационных характеристик станка могут быть использованы различные типы шлифовальных кругов, включая стандартные и боронитридные. Боронитридные круги отличаются повышенной скоростью вращения и увеличенным сроком службы, что снижает частоту их замены.
Основные параметры шлифовальных кругов включают:
-
Максимальный диаметр стандартных кругов: 460 мм.
-
Максимальный диаметр боронитридных кругов: 380 мм.
-
Скорость вращения стандартных кругов: 60 м/с.
-
Скорость вращения боронитридных кругов: 120 м/с.
Управление станком осуществляется посредством системы ЧПУ (числовое программное управление). Система включает три оси: две линейные (U и W) и одну вращательную (B), что позволяет выполнять сложные операции по созданию точных резьбовых профилей.
Для повышения удобства оператора станок оснащен автоматическим регулятором фазы, положения выемки и эффективного диаметра, что минимизирует необходимость ручной настройки и способствует увеличению производительности. Управление станком осуществляется с помощью большого сенсорного дисплея, который может быть перемещен для удобства использования.
По мнению главного операционного директора Mitsui Seiki в США, Билла Маланче, резолюционно-шлифовальный станок модели GSH 200A является мощным и универсальным инструментом, который может эффективно применяться для выполнения различных задач в области резьбошлифования.
