Зубчатые передачи представляют собой критически важные компоненты, обеспечивающие функционирование механических систем. Их конструкция должна учитывать высокие требования к прочности и долговечности, что достигается за счет использования высокоточных технологий и специализированного оборудования.
В таблице 1 приведены различные типы зубчатых передач и соответствующие им требования к точности. Например, для высокоточных измерительных приборов необходима максимальная точность, в то время как для стандартных автомобильных трансмиссий требования могут быть менее строгими.
Для достижения необходимой точности зубчатых передач применяются специализированные станки и технологии. В таблице 2 представлен порядок операций, выполняемых на этих станках. Процесс включает механическую обработку зубьев, термическую обработку, такую как закалка, и финишную обработку, например, шлифовку.
Особое внимание уделяется точности обработки не только поверхности зубьев, но и дна впадины между ними. Для этого применяется метод одновременного шлифования, обеспечивающий равномерное распределение нагрузок и повышение износостойкости.

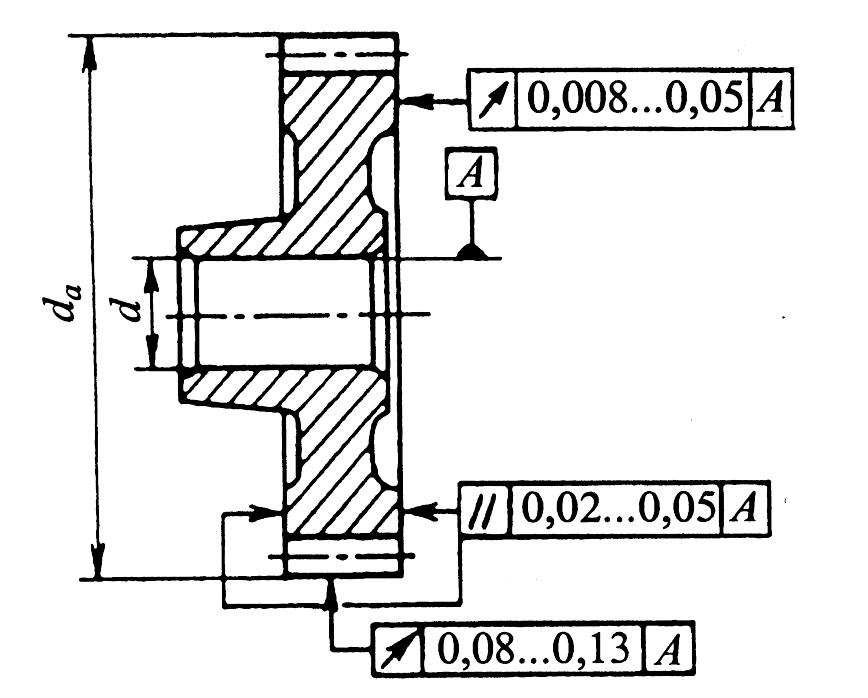

Заготовки для зубчатых передач также должны соответствовать высоким требованиям по точности. Предварительная обработка базовых поверхностей заготовок осуществляется с использованием высокоточных методов, что позволяет минимизировать погрешности при последующей обработке.
В условиях автоматизированного производства используются станки с полимербетонными станинами, которые способствуют снижению вибраций и повышению качества обработки.
Существуют различные методы обработки зубчатых передач, включая обкатное зуботочение, при котором заготовка и режущий инструмент вращаются относительно друг друга. Этот метод позволяет снизить тепловыделение и износ инструмента. Также применяется технология зубофрезерования без использования смазочно-охлаждающей жидкости, что способствует уменьшению времени обработки, снижению затрат и улучшению экологической безопасности.
Для повышения характеристик зубчатых передач применяется химико-термическая обработка, такая как газовая цементация с последующей закалкой, что обеспечивает высокую прочность и износостойкость зубьев. Для снижения деформаций и улучшения точности используется комбинированная обработка, включающая вакуумную цементацию и закалку под давлением.
В заключение следует отметить, что разработка новых технологий и оборудования для повышения точности и эффективности изготовления зубчатых передач является актуальной задачей. Особое внимание уделяется совершенствованию методов обработки без использования смазочно-охлаждающих жидкостей и повышению точности станочного оборудования.
