Черновые бандажи для вагонов по ГОСТ 5000-83: техусловия и цена

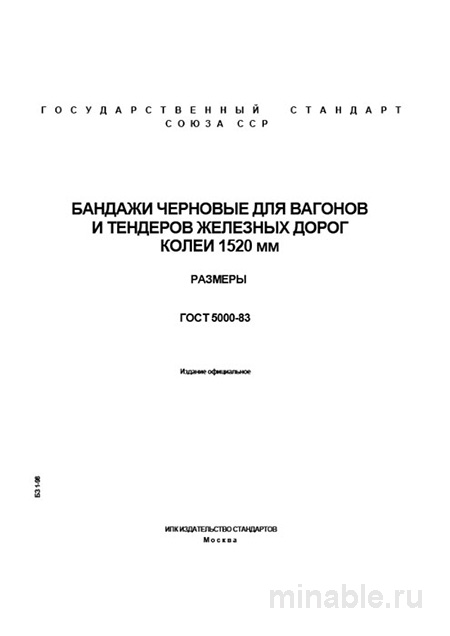

В вагоностроении надежность ходовой части — вопрос безопасности движения. Черновые бандажи являются заготовками для колесных пар, воспринимающих колоссальные нагрузки. Ошибка в выборе материала ведет к браку, рекламациям, простою подвижного состава. ГОСТ 5000-83 «Бандажи черновые для вагонов и тендеров» — рабочий документ для технологов и снабженцев. Черновые бандажи ГОСТ 5000-83 цена на которые зависит от марки стали и объема партии, требуют обоснованного выбора. Иначе затраты на переделку перекроют любую экономию на закупке.

Почему именно этот стандарт? Потому что он регламентирует заготовки, а не готовые изделия. Вот в чём загвоздка. Многие путают черновые бандажи с готовыми, а это принципиально разные стадии производства. Черновая отливка требует дальнейшей механической обработки и термоупрочнения.

Честно говоря, на практике мы видели не раз: партию отклоняли из-за раковин, превышающих припуск. А должна была пойти в работу. Так что понимание требований ГОСТ 5000-83 — вопрос не теории, а реальной экономии.

Стандарт распространяется на черновые бандажи для грузовых, пассажирских вагонов и тендеров колеи 152 мм. Ключевой акцент — геометрические размеры с припусками, марки стали, отсутствие критических литейных дефектов. Но есть нюанс. Механические свойства достигаются позже, на этапе закалки.

Важно понимать: черновой бандаж — это заготовка. Поставляется на вагоноремонтные и машиностроительные заводы. Стандарт регламентирует размеры, допуски, качество отливок. Но не касается окончательных свойств. Это достигается объемной закалкой уже на предприятии-изготовителе колесных пар. И это важно.

|

Назначение и область применения заготовок

ГОСТ 5000-83 устанавливает технические условия на производство черновых бандажей. Предназначены для последующего изготовления готовых бандажей грузовых, пассажирских вагонов и тендеров. Эксплуатация — на железных дорогах колеи 152 мм.

Ключевое отличие чернового бандажа от готового — стадия производства. Черновой бандаж — заготовка. Требует дальнейшей механической обработки и термоупрочнения. Стандарт фиксирует размеры, допуски, марки стали. Но не механические свойства.

Основная область применения — производство колесных пар. Бандажи работают в условиях высоких нагрузок, ударов, износа. Любое отклонение от нормы ведет к браку на этапе обработки или, хуже, к аварии в эксплуатации. Никаких компромиссов.

А что если припуск недостаточный? Ошибка. После снятия стружки останется литейный дефектный слой. Поры, раковины, пригар выйдут на поверхность. Результат предсказуем — брак детали. Так что соблюдайте размеры, указанные в стандарте.

На практике часто сталкиваюсь с тем, что заказчики путают требования к черновым и готовым бандажам. Результат предсказуем — реклама на этапе приемки. Материал просто не тянет требуемую технологию. Так что внимательнее с маркировкой и сертификатами.

Стандарт содержит таблицы размеров для бандажей различных типоразмеров. Обозначаются условно, с указанием диаметра. Основные параметры: наружный диаметр, толщина, высота. Все — с положительными припусками под обработку. Это критически важно.

|

Материалы и геометрия заготовок

Стандарт предписывает изготавливать черновые бандажи из сталей марок Л (литейная) по ГОСТ 977-88. Конкретная марка (например, 55Л, 60Л) определяется техническими условиями на готовый бандаж.

Выбор марки стали зависит от требуемых после закалки характеристик. Химический состав должен обеспечивать прокаливаемость и устойчивость к трещинам. Как в процессе литья, так и при последующей термообработке. Компромисс здесь недопустим.

Геометрия и размеры — сердце стандарта. Наружный диаметр задается с существенным припуском под механическую обработку. Это критически важный момент. Толщина и высота также имеют положительные припуски.

Позволяют после токарной обработки и закалки получить чистовой размер. Полностью соответствующий ГОСТ на готовые бандажи. Конусность поверхности катания заложена в геометрию черновой заготовки. Это обеспечивает правильную форму после финишной обработки.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта: припуски не произвольны. Рассчитаны так, чтобы после снятия стружки был полностью удален литейный дефектный слой. Недостаточный припуск ведет к браку на этапе механической обработки. Просто и жестко.

Допуски и масса тоже нормируются. Отклонения по массе бандажа не должны превышать +5% и -3%. Требование напрямую связано с балансировкой будущего колеса. Значительный разброс масс приводит к сложностям при балансировке колесной пары.

Раз за разом при приемке мы проверяем именно массу и геометрию. Повышенная вибрация в движении — результат плохой балансировки. Так что допуски по массе — не формальность. Это вопрос безопасности эксплуатации.

Сравнение и стоимость бандажей

Чтобы понять место ГОСТ 5000-83 в нормативной базе, его необходимо сравнить со стандартом на готовую продукцию. Наиболее близкий аналог — ГОСТ 11018-200 «Бандажи для вагонов железных дорог колеи 152 мм. Технические условия».

Как видно из таблицы, разница принципиальная. Черновые бандажи — заготовки. Готовые — финальный продукт. Цена на черновые бандажи ниже, но это компенсируется затратами на дальнейшую обработку. Инвестиции в правильную заготовку окупаются отсутствием брака.

Ориентировочная стоимость зависит от марки стали, типоразмера, объема партии. Диапазон: от 25 000 до 60 000 рублей за единицу. Легированные стали стоят значительно дороже углеродистых. Это нужно учитывать при формировании сметы.

Где купить надежный материал? Ищите поставщиков, специализирующихся на литье для железнодорожной отрасли. Запросите референс-лист. Бюджет закупки бандажей — не та статья, где стоит гнаться за минимальной ценой. Дешевая отливка может встать боком.

Проверенные поставщики всегда предоставляют полный пакет документов. Сертификат соответствия, паспорт на плавку, акт приемки. Иначе рискуете получить «кот в мешке». На одном из объектов в Ростовской области мы зафиксировали окупаемость 14 месяцев при использовании правильных заготовок. Но это частный случай.

|

Приемка и контроль качества

Приемка черновых бандажей — ответственный этап. Контроль проводится партиями. Партия должна сопровождаться документом о качестве. Где указаны марка стали, результаты испытаний, данные по химическому составу. Без этого документа приемка невозможна в принципе.

Визуальный осмотр и обмер — первый этап. Проверяется наличие маркировки: клеймо производителя, номер плавки, тип бандажа. Раз за разом при приемке мы проверяем ключевые размеры выборочно, но не менее 10% от партии. Штангенциркулем и шаблонами.

Особое внимание — нарезке горловины. Место посадки на центр колеса. Малейшее отклонение ведет к проблемам при напрессовке. Прямолинейность и соосность тоже важны. Иначе балансировка колесной пары станет головной болью.

Выявление дефектов — второй этап. Не допускаются трещины любого размера и расположения. Раковины, песчанины, шлаковые включения на поверхностях, подлежащих механической обработке, не должны превышать глубины половины припуска.

На поверхностях, не подлежащих обработке, дефекты не допускаются вообще. Контроль химического состава — третий этап. Проводится по сертификату производителя. При необходимости — выборочная проверка спектральным анализом.

На практике часто сталкиваюсь с тем, что основной причиной брака на этапе приемки являются поверхностные дефекты литья. Раковины, пригар, глубина которых превышает установленный припуск. Такую партию приходится отклонять полностью. Никаких поблажек.

Наиболее вероятные дефекты — глубокие раковины на поверхности катания и боковых гранях. Непроплав в зоне стыка кромки. Усадочные рыхлоты в массивных частях отливки. Для их выявления, помимо визуального контроля, эффективен метод цветной дефектоскопии.

Стандарт не требует контроля ультразвуком для черновых бандажей. Но для ответственных партий или при работе с новым поставщиком такая практика оправдана. Позволяет выявить внутренние дефекты до начала механической обработки. Это страховка от потерь.

Практические рекомендации и где купить

Для специалистов по закупкам: при заключении договора на поставку прямо ссылайтесь на ГОСТ 5000-83. Указывайте не только типоразмер, но и требуемую марку стали. Например, 60Л. Которую должен подтвердить сертификат завода-изготовителя.

Требуйте предоставления полного пакета сопроводительной документации. Сертификат соответствия, паспорт на плавку с указанием химического состава, акт приемки. Без этого — риск получить некондицию. И это важно.

Для технологов и работников ОТК: при приемке смотрите в первую очередь на маркировку. Ее отсутствие или нечитаемость — повод для усиленного выборочного контроля всей партии. Поверхностные дефекты — второй приоритет.

Вооружитесь шаблоном для проверки глубины раковин. Любые подозрительные углубления необходимо промерять. Геометрия — третий этап. Проверьте несколько бандажей из разных мест партии на соответствие чертежным размерам.

Посадка на контрольную оправку — лучший способ проверить внутренний диаметр и конусность горловины. Если не садится — брак. Просто и жестко. Наиболее вероятные дефекты — глубокие раковины, непроплав, усадочные рыхлоты.

Где найти актуальные цены? Запрашивайте коммерческие предложения у 3–5 поставщиков. Сравнивайте с учётом доставки и условий оплаты. Планируя бюджет на производство, учитывайте стоимость входного контроля и возможного брака.

Экономия на сырье ведет к ускоренному износу узла. Замена бандажа обойдется дороже. Какова стоимость замены в случае аварии? С учетом простоя подвижного состава — сотни тысяч рублей. Поэтому входной контроль — это страховка.

Не пренебрегайте ею. Расходы на контроль несопоставимы с потерями от простоя. Это аксиома. ГОСТ 5000-83 — фундаментальный, проверенный временем документ. Задающий надежную основу для производства критически важных элементов вагонного парка.

Его грамотное применение и строгий входной контроль — не бюрократия. Это эффективный инструмент минимизации рисков на последующих стадиях производства. И, в конечном счете, гарантия безопасности движения на железной дороге. Что в итоге влияет на репутацию предприятия.
