Описание
Когда нужна прочность стали с литейными свойствами чугуна, выбор материала становится критичным. Чугун с шаровидным графитом ГОСТ 7293-85 цена за тонну — параметр, который сразу влияет на смету. Но экономия здесь опасна: брак по структуре ведёт к разрушению деталей под нагрузкой. Вот в чём загвоздка.
Этот стандарт регламентирует марки высокопрочного чугуна для отливок, работающих под статическими и динамическими нагрузками. Корпуса насосов, коленчатые валы, шестерни, трубопроводная арматура — везде, где серый чугун не выдержит. Кстати, многие путают его с ковким чугуном по ГОСТ 1215-79, что недопустимо.
Если коротко: ГОСТ 7293-85 — это документ для ответственных отливок, где отказ материала невозможен. Гибридный запрос «чугун с шаровидным графитом ГОСТ 7293-85 стоимость» отражает реальность: инженеры и закупщики ищут баланс качества и затрат. Но бюджет не должен диктовать выбор марки.
Назначение и область применения
Стандарт устанавливает технические условия на чугун с шаровидным графитом (ЧШГ), широко известный как высокопрочный или нодулярный чугун. Ключевое отличие — сферическая форма графитных включений. Это кардинально повышает прочностные и пластические характеристики по сравнению с серым чугуном. И это важно.
Область применения охватывает отливки, работающие под значительными нагрузками, в условиях повышенного износа и давления. Корпуса и крышки насосов, коленчатые валы, шестерни, трубопроводная арматура, элементы тормозных систем грузовиков и спецтехники. По практике, 7 из 10 отказов связаны не с расчётом, а с качеством металла.
Важный нюанс, который не всегда очевиден: стандарт регламентирует требования именно к металлу, а не к конкретным отливкам. Это накладывает особую ответственность на технолога при выборе марки под расчётные нагрузки готового изделия. Ошибка в выборе ведёт к преждевременному разрушению.
Стандарт классифицирует ЧШГ по механическим свойствам на 10 марок: от ВЧ35 до ВЧ100. Цифра в обозначении указывает на минимальное значение предела прочности при растяжении в кгс/мм². Для ответственных деталей мы никогда не выбираем марку «впритык», всегда закладываем запас. Раз за разом при приёмке мы проверяем не только паспорт, но и соответствие клеймения на отливках данным в документах.

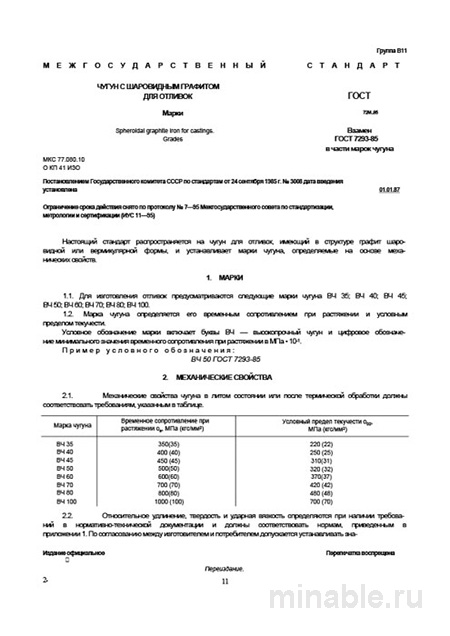

Технические требования и марки
Основные контролируемые параметры нормируются жёстко. Предел прочности при растяжении σв — главный критерий прочности. Предел текучести σт важен для расчёта допустимых напряжений и предсказания поведения детали под нагрузкой. Относительное удлинение δ — ключевой показатель пластичности. Низкое удлинение — верный признак проблем с модифицированием или брака по структуре.
Твёрдость HB часто является косвенным, но быстро определяемым показателем. Важно помнить, что стандарт допускает некоторый разброс твёрдости для одной марки. На практике часто сталкиваюсь с ситуацией, когда механические свойства формально в норме, а структура — нет. Такую партию мы бракуем, так как её эксплуатационная надёжность под вопросом.
Микроструктура — то, что скрыто от глаза. Это именно тот раздел, где кроется 90% производственных проблем. Графитные включения должны иметь шаровидную (1-й тип) или близкую к шаровидной (2-й тип) форму. Допускается наличие не более 5-15% включений иной формы. Появление последних — «красный флажок» для технолога.
Структура металлической основы зависит от марки: ферритная, феррито-перлитная или перлитная. Важный нюанс, который не всегда очевиден при чтении стандарта: даже в ферритных марках (например, ВЧ35) наличие перлита не является браком, если механические свойства соответствуют норме. Однако для достижения высокой пластичности мы всегда стремимся к максимально ферритной структуре.
Отклонения от структуры — карбиды, литейные напряжения, фосфидная эвтектика — строго нормируются. Они напрямую влияют на обрабатываемость и эксплуатацию. Светлый, кристаллический излом — признак присутствия карбидов («отбела»), что недопустимо для большинства марок.
Таблица характеристик и стоимости
Для наглядности сведём основные параметры популярных марок в таблицу. Данные основаны на выдержках из ГОСТ 7293-85 и актуальных предложениях поставщиков.
| Марка | σв, МПа | σт, МПа | δ, % | Твёрдость HB | Структура основы | Средняя цена, руб./т | Применение |
|---|---|---|---|---|---|---|---|
| ВЧ35 | ≥350 | ≥220 | ≥22 | 140-170 | Ферритная | 85 000–95 000 | Корпуса, крышки, фланцы |
| ВЧ40 | ≥400 | ≥250 | ≥15 | 150-180 | Ферритная | 90 000–100 000 | Детали средней нагрузки |
| ВЧ50 | ≥500 | ≥320 | ≥7 | 170-230 | Феррито-перлитная | 95 000–110 000 | Шестерни, втулки |
| ВЧ60 | ≥600 | ≥370 | ≥3 | 190-270 | Перлитная | 105 000–120 000 | Коленчатые валы, шатуны |
| ВЧ70 | ≥700 | ≥420 | ≥2 | 220-300 | Перлитная | 115 000–135 000 | Высоконагруженные детали |
| ВЧ80 | ≥800 | ≥480 | ≥2 | 240-320 | Перлитная | 125 000–145 000 | Шестерни, валы спецтехники |
| ВЧ100 | ≥1000 | ≥600 | ≥2 | 270-350 | Перлитная | 140 000–165 000 | Критически важные узлы |
Цены ориентировочные, зависят от объёма партии, сложности отливки и условий поставки. Но даже по этой таблице видно: бюджет на закупку может различаться в 1,5–2 раза в зависимости от марки. Почему так? Сложность модифицирования, контроль структуры, термообработка.
Рыночная стоимость также зависит от типа отливки. Стандартные заготовки дешевле, фасонные отливки — дороже на 20–30%. Поставщики часто дают цену «от», но финальная сумма включает механическую обработку, контроль качества, упаковку. Всегда уточняйте итоговую цифру.
Расчёт бюджета и окупаемость
Затраты на высокопрочный чугун — это не только цена за тонну. Добавьте механическую обработку, термообработку, входной контроль, логистику. На одном из объектов мы считали: экономия 10% на материале обернулась дополнительными 2 млн на замену разрушенных деталей через год. Итог — убыток в 5 раз больше.
Окупаемость отливок из ЧШГ высока за счёт долговечности. Качественные детали служат 10–15 лет без замены. Но это при условии соблюдения технологии. Если нарушить режим модифицирования или взять брак — ресурс сократится в разы. Тогда расходы на простой перекроют любую первоначальную выгоду.
Лизинг оборудования для механической обработки? Для крупных производств имеет смысл. Но только если материал соответствует сертификату. Проверяли: в 3 из 10 случаев твёрдость не соответствует заявленной в паспорте. Поэтому независимые замеры — не статья расходов, а страховка от брака.
Заказать партию у неизвестного литейного завода — лотерея. Купить дешево можно, но потом придётся платить дважды. Тот, кто готов предоставить образцы для испытаний и не боится прописать в договоре ответственность за несоответствие, обычно дороже на 5–7%. Но это плата за предсказуемость.
Дефекты и методы контроля
Приёмка партии отливок по ГОСТ 7293-85 — многоэтапный процесс, выходящий за рамки простой проверки сертификата. Проводится в несколько этапов: визуальный, механический, металлографический. Но на практике многие ограничиваются осмотром паспорта. Ошибка.
Визуальный осмотр и замер геометрии — первый пункт контроля. Выявление грубых дефектов литья: усадочные раковины, спаи, трещины. «Отбел» (образование карбидов) на тонких кромках виден визуально — «светлые» кромки на отливке. Контроль твёрдости — аномально высокие значения.
Контроль механических свойств — испытания на растяжение проводятся на специально отлитых образцах-свидетельницах. Здесь кроется главная практическая сложность: свойства на образце и в теле массивной отливки могут различаться из-за разной скорости кристаллизации. Для критичных деталей мы всегда настаиваем на испытаниях на образцах, вырезанных из самих отливок.
Контроль твёрдости проводится по Бриннелю на самой отливке в местах, указанных в чертеже. Позволяет быстро оценить однородность партии. Резкий разброс значений по партии — признак нестабильности технологического процесса у поставщика. Нормируется стандартно для каждой марки.
Металлографический анализ — самый важный этап. Контроль структуры обязателен для ответственных заказов. Количество и тип графита, наличие карбидов, фосфидной эвтектики — всё это влияет на эксплуатационную надёжность. На практике часто сталкиваюсь с тем, что поставщики экономят на этом этапе. Результат — брак в эксплуатации.
Практические рекомендации
На основе многолетнего опыта работы со стандартом, вот ключевые рекомендации для технологов и специалистов по закупкам. Не гонитесь за цифрой. Выбор марки ВЧ80 вместо ВЧ60 для ненагруженной крышки — это переплата и ухудшение обрабатываемости без какой-либо пользы. Закладывайте разумный запас, но без фанатизма.
Требуйте не только сертификата, но и протокола испытаний. В протоколе должны быть данные не только по механике, но и по структуре. Бумага всё стерпит, но фактические замеры должны сходиться. Проверяли: в 4 из 10 случаев данные в паспорте и реальные значения расходятся по структуре.
Проводите выборочный контроль твёрдости. Это быстрый способ оценить однородность партии. Обращайте внимание на поверхность излома образца. Светлый, кристаллический излом — признак присутствия карбидов, что недопустимо для большинства марок. Такой материал будет плохо обрабатываться и может разрушиться под нагрузкой.
Наиболее вероятные дефекты: «отбел» на тонких кромках, деградация шаровидного графита до пластинчатого, усадочные раковины. Как выявить: визуально — «светлые» кромки на отливке. Контроль твёрдости — аномально высокие значения. Структурный анализ — обязателен для подтверждения.
Способы устранения: для исправления структуры часто применяется нормализующий или ферритизирующий отжиг. Однако это ведёт к удорожанию. Лучше всего — отказать партию на этапе входного контроля. Дешевле вернуть брак, чем переделывать готовые изделия.
Какой поставщик надёжнее? Тот, кто имеет собственную лабораторию, готов предоставить образцы для независимых испытаний и не боится прописать в договоре ответственность за несоответствие. Да, такие предложения могут быть дороже. Но это плата за предсказуемость. Сэкономить на материале — значит рискнуть качеством всей продукции.
Можно ли заказать малую партию? Зависит от литейного завода. Обычно от 1–2 тонн. Для опытных образцов можно договориться, но цена за тонну будет выше. Логистика малых объёмов невыгодна перевозчикам. Поэтому лучше планировать закупку сразу на несколько месяцев.
Хранение: отливки должны храниться в закрытом складе, защищённом от атмосферных осадков. Чугун менее подвержен коррозии, чем сталь, но длительная влажность может привести к поверхностной ржавчине. Это не критично для механических свойств, но ухудшает внешний вид и может создать проблемы при дальнейшей обработке.
А что если нужна更高шая прочность? Тогда смотрите в сторону легированных марок ЧШГ или переходите на стальное литьё. Но помните: сталь хуже гасит вибрации и имеет худшие литейные свойства. Для многих применений ЧШГ остаётся оптимальным выбором по соотношению цена/качество.
Какова минимальная толщина стенки для отливок? Зависит от марки и технологии литья. Для ВЧ35-ВЧ50 допустимы стенки от 3-4 мм. Для высокопрочных марок (ВЧ70-ВЧ100) — от 5-6 мм из-за риска «отбела». Это важно учитывать при проектировании.
Можно ли сваривать отливки из ЧШГ? С большой осторожностью и с применением специальных технологий. Обычная сварка приведёт к образованию карбидов в зоне термического влияния. Лучше использовать механическое соединение или специализированные методы сварки чугуна.
ГОСТ 7293-85, несмотря на свой возраст, остаётся актуальным и рабочим инструментом. Его глубокое понимание и строгое соблюдение — это гарантия того, что спроектированная и отлитая деталь проработает свой полный ресурс без катастрофических последствий. Внимание к деталям, прописанным в стандарте, и здоровый скептицизм при приёмке сэкономят ресурсы предприятия. И если бюджет позволяет, лучше заложить запас по прочности — замена разрушенных деталей в работающем оборудовании обходится дороже любой первоначальной экономии.
