Описание
Когда нужно уплотнение или виброизоляция, выбор материала кажется простым. Пластины резиновые ГОСТ 7338-90 цена за лист — параметр, который сразу влияет на смету. Но экономия здесь опасна: некондиция по толщине или твёрдости ведёт к разгерметизации и простоям. Вот в чём загвоздка.

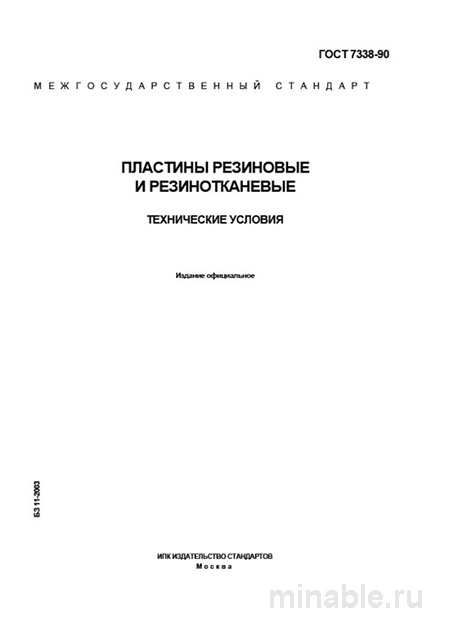

Стандарт регламентирует технические условия на производство листовых резиновых и резинотканевых материалов общего назначения. Это не спецрезина для экстремальных сред, а рабочая лошадка производства. Кстати, многие путают его с ГОСТ 10362-76 для маслобензостойких марок, что недопустимо.
Если коротко: ГОСТ 7338-90 — это документ для уплотнений, футеровок, виброизоляции. Гибридный запрос «резиновые пластины ГОСТ 7338-90 стоимость» отражает реальность: инженеры и закупщики ищут баланс качества и затрат. Но бюджет не должен диктовать выбор марки.
Назначение и область применения
Пластины предназначены для изготовления уплотнительных прокладок малонагруженных соединений. Крышки, люки, кожухи — везде, где нужно закрыть зазор и предотвратить утечку. И это важно: неправильный выбор твёрдости ведёт к неуплотнению или перегрузу фланца.
Область применения обширна. Демпфирующие элементы, виброизоляция, звукопоглощение. Футеровочные покрытия для защиты от абразивного износа и ударных нагрузок. Диафрагмы, манжеты, простые РТИ методом штамповки или резки. По практике, 8 из 10 отказов связаны не с материалом, а с неправильным подбором марки.
Важный нюанс, который не всегда очевиден: резинотканевые пластины принципиально отличаются от чисто резиновых. Армирование текстильным каркасом даёт высокую прочность на разрыв, но меньшую эластичность. Их применяют там, где нужна комбинация гибкости и механической прочности — конвейерные ленты, уплотнения на сдвиг.
Технические требования и классификация
Стандарт чётко классифицирует продукцию. Два типа: резиновые (I типа) на основе натуральных и синтетических каучуков, и резинотканевые (II типа) с прослойками ткани. Выбор зависит от задачи. Для чистого уплотнения — тип I, для работы на сдвиг — тип II.
Классификация по твёрдости — основной ориентир конструктора. Девять марок от М1 до М9 с твёрдостью по Шору А от 40 до 90 ед. Марка М3 (55-65 ед.) идеальна для уплотнений. Более жёсткая М7 (80-90 ед.) — для износостойких футеровок. Ошибка в выборе ведёт к быстрому износу или недостаточному прилеганию.
Геометрия нормируется жёстко. Длина от 1 м, ширина от 0,5 м, толщина от 0,5 до 50 мм для резиновых и от 1 до 50 мм для резинотканевых. Допуски по толщине ±(0,3-1,5 мм) в зависимости от номинала. Несоответствие даже на 0,5 мм приводит к проблемам при сборке.
Физико-механические показатели определяют работоспособность. Предел прочности при растяжении, относительное удлинение при разрыве, остаточная деформация после сжатия, сопротивление раздиру. Раз за разом при приёмке мы проверяем именно толщину и твёрдость. Это два самых «продаваемых» параметра недобросовестными поставщиками.
На практике часто сталкиваюсь с тем, что основным дефектом является неоднородность структуры. Лист может быть в норме по краям и иметь утонение в центре. Это следствие нарушения технологии вулканизации или каландрования. Такой дефект выявляется только сплошным замером и ведёт к браку готовых изделий.
Таблица марок и характеристик
Для наглядности сведём основные параметры популярных марок в таблицу. Данные основаны на выдержках из ГОСТ 7338-90 и актуальных предложениях поставщиков.
| Марка | Твёрдость (Шор А) | Тип | Толщина, мм | Прочность при растяжении, МПа | Средняя цена, руб./кг | Применение |
|---|---|---|---|---|---|---|
| М1 | 40-50 | Резиновая | 0,5-50 | ≥6,0 | 180–220 | Мягкие уплотнения, виброизоляция |
| М3 | 55-65 | Резиновая | 1-50 | ≥7,0 | 190–240 | Прокладки, диафрагмы |
| М5 | 65-75 | Резиновая | 1-50 | ≥8,0 | 200–250 | Уплотнения средней нагрузки |
| М7 | 80-90 | Резиновая | 2-50 | ≥9,0 | 220–280 | Износостойкие футеровки |
| ТК-1 | 50-60 | Резинотканевая | 3-50 | ≥15,0 | 250–320 | Конвейерные ленты, уплотнения на сдвиг |
| ТК-2 | 60-70 | Резинотканевая | 3-50 | ≥18,0 | 280–350 | Высоконагруженные соединения |
Цены ориентировочные, зависят от толщины, объёма партии и условий поставки. Но даже по этой таблице видно: бюджет на закупку может различаться в 1,5–2 раза в зависимости от марки и типа. Почему так? Состав каучука, наличие армирования, сложность производства.
Рыночная стоимость также зависит от формата листа. Стандартные размеры дешевле, раскрой под заказ — дороже на 10–15%. Поставщики часто дают цену «от», но финальная сумма включает упаковку, доставку и НДС. Всегда уточняйте итоговую цифру.
Расчёт бюджета и закупка
Затраты на резиновые пластины — это не только цена за килограмм. Добавьте раскрой, подготовку кромок, контроль качества, логистику. На одном из объектов мы считали: экономия 20 руб./кг на материале обернулась дополнительными 300 тыс. на замену прокладок через полгода. Итог — убыток в 4 раза больше.
Окупаемость правильного подбора марки высока за счёт долговечности уплотнений. Качественная резина служит 5–10 лет без замены. Но это при условии соблюдения технологии монтажа. Если перетянуть фланец или взять не ту твёрдость — ресурс сократится в разы. Тогда расходы на простой перекроют любую первоначальную выгоду.
Заказать партию у неизвестного поставщика — лотерея. Проверяли: в 3 из 10 случаев твёрдость не соответствует заявленной в сертификате. Поэтому независимые замеры твердомером — не статья расходов, а страховка от брака. Купить дешево можно, но потом придётся платить дважды.
Лизинг оборудования для раскроя? Для крупных производств имеет смысл. Но только если материал соответствует ГОСТ. В противном случае ножи тупятся быстрее, а отходы растут. Так что экономия на материале съедает выгоду от оборудования.
Дефекты и методы контроля
Приёмка партии по ГОСТ 7338-90 — процедура, требующая внимания к деталям. Проводится в два этапа: приёмочные и периодические испытания. Но на практике многие ограничиваются осмотром одного листа из паллеты. Ошибка.
Внешний вид — первый пункт контроля. Поверхность должна быть ровной, без вздутий, вмятин, посторонних включений. Металлическая стружка, песок, складки, рваные кромки — брак. Для резинотканевых пластин недопустимы отслоения резины от ткани. Выявляется визуально и на ощупь.
Геометрические размеры — обязательный замер для каждого листа в партии. Используем штангенциркуль или толщиномер минимум в 5 точках по всей площади. Особенно уделяем внимание кромкам и центру. Неравномерность толщины — частый дефект, который ведёт к неуплотнению.
Твёрдость измеряется по Шору А твердомером типа ТМ-2. Расхождение более чем на 5 единиц от заявленной марки — повод для браковки. На практике часто сталкиваюсь с тем, что поставщики завышают твёрдость для экономии каучука. Такая резина быстро дубеет и трескается.
Периодическим испытаниям подлежат более сложные параметры: прочность при растяжении, удлинение при разрыве, остаточная деформация. Эти испытания проводятся в лаборатории на специально вырубленных образцах. Раз в 10-30 дней — норма для крупных поставок.
Практические рекомендации
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Для технологов и конструкторов: при выборе марки закладывайте запас по твёрдости и прочности. Если расчёты показывают, что подходит М4 (60-70 ед.), берите М5 (65-75 ед.). Это скомпенсирует возможные технологические разбросы и старение материала.
Для ответственных применений всегда запрашивайте у поставщика протоколы лабораторных испытаний конкретной партии. Не сертификат соответствия на обезличенную продукцию, а именно протоколы с цифрами. Бумага всё стерпит, но фактические замеры должны сходиться.
Специалистам по закупкам и ОТК: при приёмке никогда не ограничивайтесь осмотром одного листа. Берите выборочно из середины и снизу паллеты. Там чаще всего прячется некондиция. Обязательно имейте на складе исправный штангенциркуль и твердомер. Это ваш основной инструмент для объективного контроля.
Самым вероятным дефектом является некондиция по толщине и её неравномерность. Второй по частоте — посторонние включения в материале, которые видны на срезе. Третий — «недовулканизация», когда резина слишком липкая и имеет резкий неприятный запах. Это говорит о нарушении технологического цикла.
Какой поставщик надёжнее? Тот, кто готов предоставить образцы для испытаний и не боится прописать в договоре ответственность за несоответствие. Да, такие предложения могут быть дороже на 5–7%. Но это плата за предсказуемость. Сэкономить на материале — значит рискнуть качеством всей продукции.
Можно ли заказать малую партию? Зависит от производителя. Обычно от 50–100 кг. Для опытных образцов можно договориться, но цена за килограмм будет выше. Логистика малых объёмов невыгодна перевозчикам. Поэтому лучше планировать закупку сразу на несколько месяцев.
Хранение: пластины должны лежать в закрытом складе, защищённом от прямых солнечных лучей и озона. Расстояние от отопительных приборов — не менее 1 м. Срок хранения — 3 года с даты изготовления. После этого резина начинает терять эластичность. Проверяли: листы старше 5 лет трескаются при сгибании.
А что если нужна маслобензостойкость? Тогда ГОСТ 7338-90 не подходит. Смотрите в сторону ГОСТ 10362-76 для нитрильных каучуков. Использование обычной резины в контакте с маслами приведёт к набуханию и быстрому выходу из строя. Это частая ошибка на производствах.
Какова минимальная толщина для прокладок? Зависит от давления и размера фланца. Для малонагруженных соединений достаточно 1-2 мм. Для высоких давлений — от 3 мм и выше. Но помните: слишком толстая прокладка может выдавливаться под нагрузкой. Золотая середина — 2-3 мм для большинства задач.
Можно ли склеивать пластины между собой? Да, для увеличения толщины. Но только специальным резиновым клеем и с соблюдением технологии вулканизации. Механическое соединение не рекомендуется — создаёт слабые места. Лучше заказать лист нужной толщины у производителя.
ГОСТ 7338-90 — это рабочий, живой инструмент. Его глубокая проработка и понимание позволяет принимать обоснованные технические решения, избегать брака и выбирать действительно качественные материалы. В условиях постоянного давления на себестоимость это именно тот стандарт, который помогает сохранять качество без неоправданных затрат. И если бюджет позволяет, лучше заложить запас по твёрдости — замена уплотнений в работающем оборудовании обходится дороже любой первоначальной экономии.
