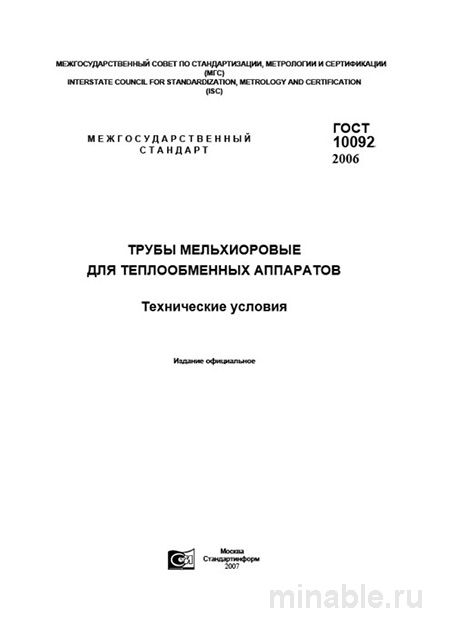

Обзор ГОСТ 10092-2006: Технические условия на мельхиоровые трубы для теплообменников
В области машиностроения, особенно при проектировании и обслуживании оборудования для передачи тепла, критически важна надежность всех компонентов. Трубы, эксплуатируемые под давлением в агрессивных средах, подвержены повышенному риску коррозии и других видов износа. ГОСТ 10092-2006 «Трубы мельхиоровые для теплообменников. Технические условия» представляет собой нормативный документ, регламентирующий требования к холоднодеформированным и прессованным трубам из мельхиоровых сплавов марок МНЖМц 30-1-1 и МН19, предназначенным исключительно для теплообменных аппаратов. Основное внимание в стандарте уделяется обеспечению их работоспособности в условиях повышенных температур, давления и контакта с коррозионно-активными средами, такими как морская вода, пар, растворы солей и другие агрессивные вещества.
Область применения стандарта
ГОСТ 10092-2006 не распространяется на общие случаи применения в машиностроении. Он разработан для специализированного оборудования, отказ которого может привести к серьезным аварийным ситуациям. Такие трубы находят применение в конденсаторах, подогревателях, испарителях и охладителях, используемых на судах, электростанциях и в химической промышленности.
Основные технические требования
Материалы
Стандарт регламентирует использование следующих сплавов:
-
МНЖМц 30-1-1 (медь-никель-железо-марганец) — сплав, обладающий высокой коррозионной стойкостью, особенно в морской воде, благодаря добавкам железа и марганца.
-
МН19 (медь-никель) — сплав с повышенным содержанием никеля, характеризующийся высокой устойчивостью к коррозии в условиях высокоскоростного потока воды и эрозионных процессов.
Примечание: При отсутствии указаний в технической документации теплообменного оборудования рекомендуется использовать сплав МНЖМц 30-1-1 для эксплуатации в морской воде. Применение сплава МН19 целесообразно только в условиях высокоскоростных потоков и высокой вероятности эрозии.
Размеры и допуски
Трубы изготавливаются в диапазоне длин от 1,5 до 7 метров, диаметров от 6 до 30 мм и толщин стенок от 0,5 до 2,5 мм. Особое внимание уделяется точности изготовления стенок, так как их толщина влияет на прочностные характеристики и теплопроводность труб.
Механические свойства
Требования к механическим свойствам труб зависят от метода их производства:
-
Для холоднодеформированных труб необходимо обеспечить минимальное значение предела текучести не менее 390 МПа и относительного удлинения не менее 25%.
-
Основным испытанием является проверка на раздачу, которая должна проводиться без образования трещин и разрывов.
Примечание: Трубы, соответствующие ГОСТ 10092-2006, не подлежат дополнительной термообработке во избежание изменения их эксплуатационных характеристик.
Контроль качества
Контроль качества труб включает следующие этапы:
-
Внешний осмотр на наличие дефектов (царапин, вмятин, трещин).
-
Измерение геометрических параметров (диаметра и толщины стенок).
-
Проверка герметичности под давлением.
-
Испытания на коррозионную стойкость в агрессивной среде.
Сравнение с другими стандартами
ГОСТ 10092-2006 имеет ряд отличий от ГОСТ 492-2006 «Трубы медные и медно-никелевые общего назначения». Основные различия представлены в таблице:
/ Параметр / ГОСТ 10092-2006 / ГОСТ 492-2006 /
/----------/------------------/------------------/
/ Основное назначение / Теплообменники, работающие под давлением в агрессивных средах / Общее машиностроение, гидравлические системы /
/ Марки сплавов / Только МНЖМц 30-1-1 и МН19 / Широкий выбор сплавов /
/ Контроль качества / Обязательные испытания на устойчивость к расширению, проверка каждой трубы на герметичность, испытание на коррозию / Испытания на устойчивость к расширению и фланцовку — по требованию, проверка на герметичность — выборочно /
/ Требования к герметичности / Жесткие, 100% контроль / Смягченные или по согласованию /
/ Допуски по размерам / Более строгие / Стандартные, часто менее строгие /
Вывод: ГОСТ 10092-2006 ориентирован на оборудование, эксплуатируемое в экстремальных условиях, в то время как ГОСТ 492-2006 применяется для общего назначения. Использование труб общего назначения в теплообменных системах может привести к снижению надежности и безопасности оборудования.
Практические рекомендации
Для специалистов в области машиностроения и закупок рекомендуется:
-
Требовать полный комплект сопроводительной документации, включая протоколы испытаний на коррозионную стойкость и акты проверки герметичности.
-
Проводить визуальный осмотр труб на предмет наличия дефектов.
-
Обращать внимание на четкость маркировки, содержащую информацию о марке сплава, номере партии и других идентификационных данных.
-
Осуществлять выборочные проверки труб на устойчивость к расширению и герметичность.
-
Обеспечивать надлежащие условия хранения труб, исключающие возможность коррозии и других видов повреждений.
Заключение
ГОСТ 10092-2006 является ключевым нормативным документом, обеспечивающим надежность и долговечность теплообменного оборудования. Соблюдение требований стандарта позволяет минимизировать риски аварийных ситуаций и оптимизировать эксплуатационные затраты.
