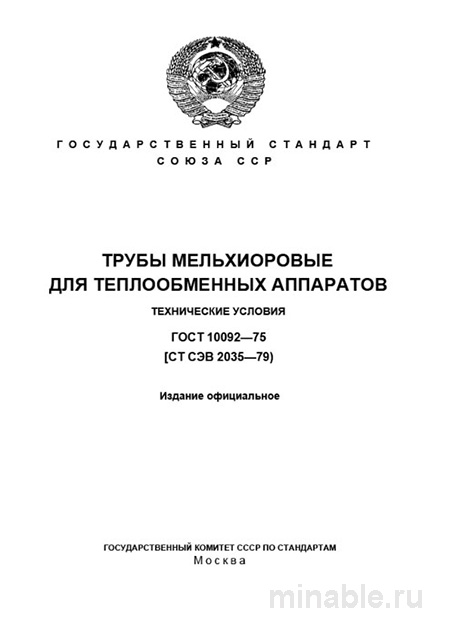

Обзор ГОСТ 10092-75: технические требования к мельхиоровым трубам для теплообменников
В области машиностроения, особенно при производстве энергетического и химического оборудования, критически важно, чтобы все компоненты теплообменных систем были выполнены с соблюдением высоких стандартов надежности. Одним из ключевых элементов таких систем являются трубные элементы, для которых разработан специальный нормативный документ — ГОСТ 10092-75. Этот стандарт регламентирует технические требования к мельхиоровым трубам, предназначенным для эксплуатации в условиях повышенной температуры и воздействия агрессивных сред.
Назначение и область применения ГОСТ 10092-75
Данный стандарт устанавливает параметры и характеристики мельхиоровых труб, которые применяются в теплообменных аппаратах, таких как конденсаторы, подогреватели и охладители. Мельхиор, представляющий собой сплав меди и никеля, обладает высокой коррозионной стойкостью и теплопроводностью, что делает его подходящим материалом для эксплуатации в условиях повышенных температур и агрессивных сред.
Основные требования стандарта
Материалы изготовления
Трубы изготавливаются из двух марок мельхиора:
-
МНЖМц 30-1-1 — сплав, содержащий медь, никель, железо и марганец. Характеризуется высокой прочностью, коррозионной стойкостью и хорошей обрабатываемостью.
-
МН19 — сплав с повышенным содержанием никеля, что обеспечивает его устойчивость к воздействию морской воды и соленых растворов.
Важно строго соблюдать химический состав сплавов, так как отклонения могут привести к снижению эксплуатационных характеристик труб, включая их хрупкость при механической обработке.
Геометрические параметры
Трубы должны соответствовать следующим геометрическим характеристикам:
-
Диаметр: от 6 до 30 мм.
-
Толщина стенки: от 0,75 до 2 мм.
-
Допуски по овальности и кривизне: для труб высокой точности — не более 0,15 мм на метр длины.
-
Классы точности: высокая точность для критических участков, где требуется развальцовка, и нормальная точность для менее ответственных участков.
Механические свойства
Трубы поставляются в мягком состоянии, что облегчает их обработку. Стандарт регламентирует следующие механические характеристики:
-
Предел прочности на разрыв.
-
Относительное удлинение при растяжении.
-
Способность к испытанию на раздачу (увеличение диаметра более чем на 30%).
-
Твердость по Бринеллю: рекомендуемое значение — 65-70 единиц.
Проверка качества
Контроль качества труб включает следующие этапы:
-
Визуальный осмотр и измерение геометрических параметров.
-
Испытание на раздачу для проверки пластичности материала.
-
Проверка на межкристаллитную коррозию для труб, эксплуатируемых в агрессивных средах.
Сравнительный анализ с другими стандартами
Существуют и другие нормативные документы, регулирующие производство мельхиоровых труб, такие как ГОСТ 492-2006 и ГОСТ 10092-2019. Основные отличия заключаются в назначении труб:
-
ГОСТ 10092-75 предназначен для труб, используемых в теплообменных системах.
-
Другие стандарты могут предусматривать применение труб для транспортировки жидкостей и других целей.
Трубы, соответствующие ГОСТ 10092-75, должны выдерживать испытание на раздачу и иметь более жесткие допуски по геометрии, а также проходить проверку на межкристаллитную коррозию.
Рекомендации для специалистов
Для инженеров и проектировщиков
-
При разработке проектной документации необходимо указывать требования к использованию труб, соответствующих ГОСТ 10092-75.
-
Для эксплуатации в морской воде рекомендуется применять трубы из сплава МН19.
-
После проведения гибки труб необходимо выполнять отжиг для предотвращения их хрупкости.
Для специалистов по закупкам и контролю качества
-
В контрактах обязательно должна быть указана ссылка на ГОСТ 10092-75.
-
При приемке труб необходимо требовать предоставления протоколов испытаний на раздачу и межкристаллитную коррозию.
-
Следует проводить проверку геометрии и внутренней поверхности труб с использованием эндоскопов.
-
Основные дефекты, которые могут возникнуть при эксплуатации, включают задиры на внутренней поверхности труб, недогрев при изготовлении и несоответствие химического состава сплава.
Заключение
ГОСТ 10092-75 является важным нормативным документом, обеспечивающим высокие эксплуатационные характеристики теплообменных систем. Соблюдение требований данного стандарта позволяет минимизировать риски возникновения дефектов и обеспечивает надежность и долговечность оборудования.
