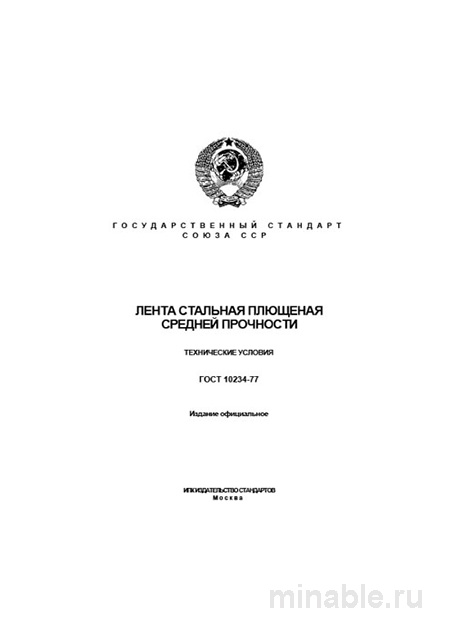

Обзор ГОСТ 10234-77: Описание плющеной ленты и её применения
В машиностроительной отрасли обеспечение надежности и предсказуемости всех компонентов является критически важным. Плющеная стальная лента, соответствующая ГОСТ 10234-77, представляет собой материал, который широко используется для создания металлических конструкций, например, обручей для деревянных бочек, а также для крепления и других целей в машиностроении и строительстве.
Назначение ленты
Стандарт ГОСТ 10234-77 регламентирует производство стальной ленты средней прочности. Данный материал предназначен для использования в ситуациях, требующих высокой прочности и гибкости. Плющеная лента обеспечивает оптимальное сочетание этих характеристик, что делает её подходящей для деталей, подверженных значительным механическим нагрузкам.
Технология производства
Процесс изготовления ленты включает в себя этап плющения, который осуществляется после холодной прокатки. Этот метод предполагает пропускание ленты через специальные валки, что приводит к увеличению её толщины и прочности без существенного снижения гибкости. Такое технологическое решение позволяет использовать материал в условиях, требующих высокой пластичности и устойчивости к растяжению и изгибу.
Технические характеристики
Стандарт ГОСТ 10234-77 детально описывает все параметры ленты, включая состав материала, механические свойства, размеры и допуски.
Состав материала
Лента изготавливается из углеродистых сталей марок Ст1кп, Ст1пс, Ст2кп, Ст2пс, а также из низкоуглеродистой качественной стали марки 08кп. Марка стали выбирается в зависимости от требований к прочности и гибкости конечного изделия. Например, для конструкций, требующих высокой жесткости, используется сталь Ст2, тогда как для более гибких соединений предпочтительна сталь 08кп.
Механические свойства
Основные механические характеристики ленты включают:
-
Предел прочности на разрыв: от 300 до 490 Н/мм². Это значение указывает на способность ленты выдерживать значительные нагрузки без разрушения.
-
Относительное удлинение: не менее 15–22%. Этот показатель характеризует пластичность материала и его способность к деформации без потери целостности.
Испытания на прочность проводятся на образцах, вырезанных вдоль направления прокатки. Однако в реальных условиях лента часто подвергается нагрузкам, направленным поперек. В связи с этим на практике проверяют её способность к изгибу на 180 градусов вокруг стержня, диаметр которого равен толщине ленты. Лента должна сохранять свою целостность при таких испытаниях.
Размеры и допуски
Стандартом установлены следующие параметры размеров ленты:
-
Ширина: от 10 до 50 мм. Допуски по ширине составляют ±0.5 мм.
-
Толщина: от 0.6 до 1.0 мм. Допуски по толщине составляют ±0.06 мм.
Точность соблюдения размеров имеет критическое значение, так как даже незначительные отклонения могут негативно сказаться на эксплуатационных характеристиках готовых изделий.
Контроль качества
Согласно ГОСТ 10234-77, каждая партия ленты должна быть подвергнута тщательному контролю качества. Партия должна состоять из материала одного вида стали, одного размера и с одинаковой термической обработкой.
При проверке качества необходимо обратить внимание на следующие параметры:
-
Внешний вид: Лента должна быть чистой, без следов коррозии, окалины и трещин. Допускается наличие незначительных вмятин, вызванных процессом плющения.
-
Размеры: Измерения ширины и толщины проводятся в трёх различных точках бухты. Это необходимо для выявления возможных отклонений, которые могут возникнуть в процессе производства.
-
Изгиб: Образец ленты должен успешно выдерживать изгиб на 180 градусов без разрушения.
-
Упаковка: Бухты должны быть плотно скручены и перевязаны, что предотвращает их разматывание и обеспечивает удобство транспортировки и хранения.
Сравнительный анализ с другими стандартами
Для выбора оптимального материала необходимо учитывать различия между ГОСТ 10234-77 и другими аналогичными стандартами, такими как ГОСТ 503-81 и ГОСТ 356-73.
/ Параметр / ГОСТ 10234-77 (Лента плющеная) / ГОСТ 503-81 (Лента холоднокатаная) / ГОСТ 356-73 (Лента упаковочная) / /-----------------------------------/---------------------------------/-------------------------------------/---------------------------------/ / Назначение / Для крепежных изделий и элементов конструкций / Для деталей штамповки и механизмов / Для упаковки и обвязки грузов / / Технология производства / Плющение (упрочнение) / Холодная прокатка (без упрочнения) / Горячая или холодная прокатка / / Прочность (Н/мм²) / 300–490 (средняя) / 295–490 (зависит от марки) / Не нормируется / / Основное требование / Прочность и пластичность / Точные размеры и чистая поверхность / Целостность при обвязке / / Допуски по толщине (мм) / ±0.04–0.06 / Сверхжесткие (высшие классы) / Слабые (обычная точность) /
Как видно из таблицы, плющеная лента отличается высокой прочностью и пластичностью, что делает её предпочтительной для использования в условиях, требующих надёжности и гибкости. Лента по ГОСТ 503 используется для задач, требующих высокой точности размеров, а лента по ГОСТ 356 предназначена исключительно для упаковочных целей.
Рекомендации для специалистов
При выборе и заказе плющеной ленты рекомендуется учитывать следующие аспекты:
-
Точная спецификация: При оформлении заказа необходимо указывать не только номер стандарта ГОСТ 10234-77, но и марку стали, ширину, толщину и требуемую прочность ленты. Это позволит поставщику подобрать материал, полностью соответствующий вашим требованиям.
-
Дополнительные испытания: Для особо ответственных конструкций рекомендуется проводить дополнительные испытания на прочность, чтобы гарантировать соответствие материала заявленным характеристикам.
-
Условия хранения: Лента подвержена коррозии, поэтому её следует хранить в сухом, защищённом от влаги месте. Это позволит сохранить её эксплуатационные свойства на протяжении всего срока службы.
В заключение, ГОСТ 10234-77 представляет собой надёжный стандарт, обеспечивающий производство качественной плющеной ленты с предсказуемыми характеристиками. Понимание особенностей данного материала и соблюдение требований стандарта позволяет гарантировать высокое качество готовых изделий и избежать возможных проблем в эксплуатации.
