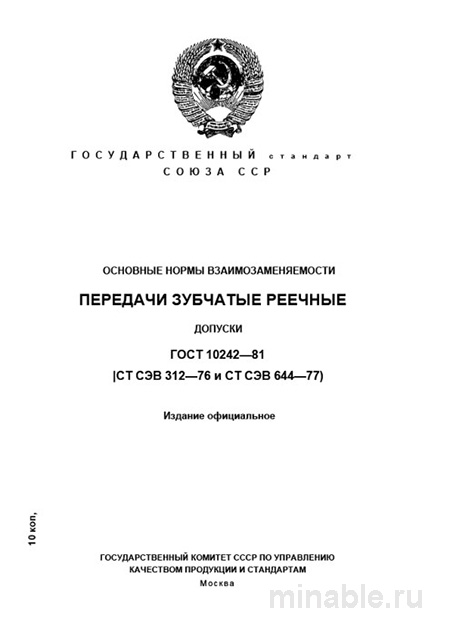

Обзор ГОСТ 10242-81: Практический взгляд из цеха
В области машиностроения, где точность механических систем является критическим фактором для обеспечения надежности и долговечности конечного изделия, стандарты играют ключевую роль. Один из таких нормативных документов — ГОСТ 10242-81, который регламентирует параметры и допуски при производстве зубчатых реек, обеспечивая их совместимость и взаимозаменяемость в различных механизмах.
Назначение стандарта
ГОСТ 10242-81 устанавливает требования к конструктивным и геометрическим характеристикам зубчатых реек, предназначенных для использования в механизмах, требующих точного линейного перемещения. Это позволяет производителям выпускать продукцию, соответствующую единым стандартам качества, что особенно важно для обеспечения взаимозаменяемости компонентов в различных машинах и устройствах.
Стандарт находит применение в таких областях, как станкостроение, подъемно-транспортное оборудование, рулевые системы и другие механизмы, где критична точность и надежность линейных перемещений. ГОСТ 10242-81 регулирует допуски на геометрические параметры реек, но не касается вопросов прочности, износостойкости или выбора материала.
Основные технические требования
Допуски, установленные стандартом, подразделяются на три категории: точность направления зуба, плавность работы и боковой зазор. В стандарте предусмотрено двенадцать степеней точности для каждой категории, от наиболее высокой (1-я степень) до наиболее низкой (12-я степень). В производственной практике наиболее часто применяются рейки 6-й, 7-й и 8-й степеней точности.
Точность направления зуба
Эта характеристика регламентирует параллельность зубьев рейки относительно базовой поверхности и друг друга. Неправильное направление зубьев может привести к повышенному износу, снижению долговечности механизма и даже к его поломке. Особенно важно соблюдать этот параметр при производстве длинных реек, которые могут подвергаться деформации в процессе обработки или под воздействием температурных колебаний.
Плавность работы
Данная категория требований направлена на минимизацию вибраций и шума при работе механизма. Она предусматривает обеспечение равномерного движения зубьев рейки без рывков и заеданий, что способствует повышению надежности и долговечности оборудования.
Боковой зазор
Боковой зазор представляет собой минимальное расстояние между зубьями рейки и зубьями сопряженного колеса, необходимое для обеспечения смазки и компенсации температурных расширений. Стандарт предусматривает шесть видов зазоров, обозначаемых буквами латинского алфавита от H (наименьший зазор) до X (наибольший зазор). Недостаточный зазор может привести к перегреву и преждевременному износу, а чрезмерный зазор — к повышенному уровню шума, вибрации и ударам при работе механизма.
Важно учитывать, что измерение бокового зазора должно проводиться при температуре 20°C. В случае проверки при других температурных условиях необходимо вносить соответствующие корректировки.
Методы контроля и проверки
Контроль качества зубчатых реек осуществляется с использованием специализированных измерительных инструментов и приспособлений. В процессе проверки осуществляется визуальный осмотр изделия на наличие дефектов, таких как трещины, сколы или заусенцы. Также проводится измерение шага зубьев, проверка направления зуба и оценка величины бокового зазора.
Для измерения шага зубьев применяются зубомеры или микроскопы. Направление зуба проверяется с помощью специальных шаблонов или измерительных приспособлений. Величина бокового зазора определяется с использованием щупов или индикаторов часового типа.
Сравнение с аналогичными стандартами
ГОСТ 10242-81 имеет ряд сходств с другим нормативным документом — ГОСТ 1643-81, который регулирует параметры цилиндрических зубчатых передач. Однако эти стандарты охватывают различные аспекты производства и эксплуатации зубчатых механизмов. ГОСТ 10242-81 фокусируется на характеристиках зубчатых реек, в то время как ГОСТ 1643-81 устанавливает допуски и требования к зубчатым передачам.
Практические рекомендации
Для технологов:
При производстве длинных зубчатых реек необходимо обеспечить их надежную фиксацию во избежание перекосов. После механической обработки рекомендуется проводить дополнительную шлифовку или полировку поверхности рейки для устранения возможных дефектов и обеспечения требуемой точности.
Для специалистов по закупкам:
При оформлении договоров на поставку зубчатых реек важно указывать не только соответствующий стандарт, но и конкретные требования к точности изготовления и величине бокового зазора. При приемке партии продукции необходимо проводить тщательную проверку на наличие дефектов и соответствие заявленным параметрам.
Заключение
ГОСТ 10242-81 является важным нормативным документом, регулирующим производство зубчатых реек. Его соблюдение способствует созданию надежных и долговечных механизмов, что особенно важно в условиях современного машиностроения.
