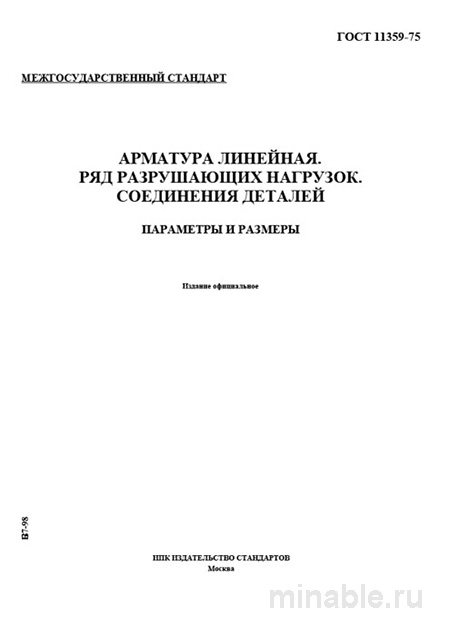

ГОСТ 11359-75 Арматура линейная: Полный разбор стандарта

Обзор ГОСТ 11359-75: Практическое руководство для инженеров

В области машиностроения надежность конструкций определяется множеством факторов, включая выбор и проверку линейной арматуры, которая регулируется ГОСТ 11359-75. Данный стандарт представляет собой нормативный документ, устанавливающий требования к линейной арматуре, используемой для соединения, натяжения и подвески проводов и тросов в линиях электропередач (ЛЭП) и контактных сетях городского электротранспорта. Основное назначение стандарта заключается в обеспечении взаимозаменяемости изделий и их способности выдерживать определенные механические нагрузки.

Назначение и область применения

Стандарт ГОСТ 11359-75 регламентирует параметры линейной арматуры, предназначенной для использования в условиях, характеризующихся воздействием ветровых нагрузок, вибраций и обледенения. Основная цель стандарта — установление требований к материалам, геометрическим параметрам и механическим свойствам изделий, что обеспечивает их надежность и безопасность при эксплуатации.

Основные требования

Стандарт определяет три группы требований:

1. Требования к материалам:

   • Арматура изготавливается из углеродистых и низколегированных сталей, таких как Ст20 и 35Х, что обеспечивает высокую прочность и долговечность.

   • Для защиты от коррозии изделия подвергаются горячему цинкованию. Особое внимание уделяется качеству покрытия, чтобы обеспечить легкость завинчивания резьбы после оцинковки.

2. Требования к размерам и прочности:

   • Каждое изделие маркируется с указанием разрушающей нагрузки (РР) в килоньютонах (кН). Например, обозначение "НС-30-1" указывает на натяжной зажим с РР не менее 30 кН.

   • Размеры арматуры (диаметры, длины и другие геометрические параметры) выбираются таким образом, чтобы обеспечить соответствие заявленной прочности.

3. Требования к испытаниям:

   • Изделия подвергаются испытаниям на растяжение до уровня 0.75–0.9 от разрушающей нагрузки для предотвращения их деформации. В некоторых случаях проводятся испытания на полное разрушение для оценки прочностных характеристик.

   • При приемке продукции осуществляется визуальный осмотр, проверка соответствия размеров и резьбы, а также контроль качества покрытия.

Контроль качества

Процесс контроля качества линейной арматуры включает три этапа:

1. Анализ сопроводительной документации: Проверка сертификатов соответствия, в которых указываются марка стали, результаты механических испытаний и тип покрытия изделий.

2. Визуальный осмотр и измерения: Оценка внешнего вида изделий на наличие дефектов, таких как трещины, заусенцы и другие несоответствия требованиям. Также проводится измерение критических геометрических параметров и контроль состояния резьбы.

3. Проведение испытаний: Для ответственных партий продукции проводятся испытания на разрывной машине. При выявлении несоответствия хотя бы одного изделия установленным требованиям вся партия подлежит браковке.

Сравнение с другими стандартами

Стандарт ГОСТ 11359-75 следует отличать от других нормативных документов, таких как ГОСТ 1759.4-87, который регламентирует параметры болтов. Основные различия заключаются в следующем:

/ Параметр / ГОСТ 11359-75 (Арматура) / ГОСТ 1759.4-87 (Болты) / /------------------------------------------/-------------------------------------------------------------------------------/-------------------------------------------------------------------------/ / Основное назначение / Соединения в линиях электропередач и контактных сетях / Общемашиностроительные соединения / / Ключевой классификатор / Разрушающая нагрузка (кН) / Класс прочности (8.8, 10.9) / / Метод изготовления / Горячая штамповка / Холодная высадка / / Контролируемые параметры / Геометрия, разрушающая нагрузка, покрытие / Предел текучести / / Допуски на геометрию / Более жесткие / Общепромышленные /

Важно отметить, что замена линейной арматуры обычными болтами недопустима, так как это может привести к аварийным ситуациям.

Рекомендации для специалистов

• Для конструкторов: При разработке проектной документации необходимо указывать не только геометрические размеры, но и значения разрушающей нагрузки.

• Для специалистов по снабжению: При оформлении заказов следует требовать полное обозначение продукции в соответствии с требованиями стандарта, включая марку стали и тип покрытия.

• Для специалистов отдела технического контроля: Необходимо осуществлять тщательный контроль качества резьбы и покрытия изделий.

Заключение

ГОСТ 11359-75 является важным нормативным документом, регламентирующим параметры линейной арматуры. Его соблюдение обеспечивает надежность и безопасность эксплуатации энергетических объектов. Правильный выбор и контроль качества арматуры позволяют избежать проблем при монтаже и эксплуатации систем электроснабжения и электротранспорта.
