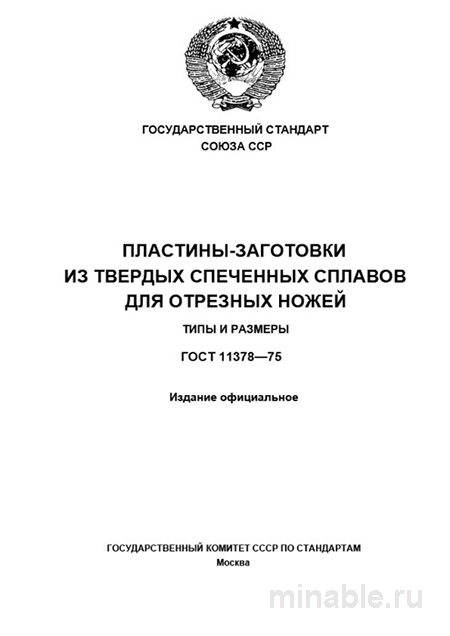

ГОСТ 11378-75: Пластины-заготовки из твердых сплавов для отрезных ножей. Разбор и описание

Обзор ГОСТ 11378-75: применение в современных производственных процессах

В условиях современного промышленного производства, где осуществляется обработка металлических заготовок, используются специализированные инструменты, включая отрезные ножи. Эти инструменты функционируют в экстремальных условиях, характеризующихся высокой скоростью резания, температурными нагрузками и значительным механическим воздействием. Для обеспечения долговечности и эффективности работы отрезных ножей, их режущие элементы изготавливаются из высокопрочных материалов, соответствующих требованиям государственного стандарта ГОСТ 11378-75.

Цели и область применения стандарта

ГОСТ 11378-75 регламентирует технические характеристики, размеры и физико-механические свойства пластин-заготовок, используемых для производства режущих элементов отрезных ножей. Данные пластины подвергаются последующей механической обработке и интеграции в конструкцию ножей, которые применяются в автоматических производственных линиях, станках и другом оборудовании, предназначенном для высокоскоростного и точного раскроя металлических изделий.

Ключевое отличие пластин-заготовок, соответствующих ГОСТ 11378-75, заключается в их неразъемной конструкции. В отличие от сменных лезвий, которые можно заменить по мере износа, пластины данного стандарта интегрируются в корпус ножа путем пайки, что обеспечивает их надежное крепление и стабильность работы.

Важные параметры пластин

1. Форма и размеры

ГОСТ 11378-75 устанавливает три основных типа пластин в зависимости от направления вращения ножа:

• Тип 1: для ножей с двусторонним вращением.

• Тип 2: для ножей с вращением по часовой стрелке.

• Тип 3: для ножей с вращением против часовой стрелки.

Основные геометрические параметры пластин включают диаметр, диаметр центрального отверстия и толщину. Диаметр пластин может варьироваться от 40 до 150 мм, а толщина должна быть строго одинаковой для предотвращения вибраций и снижения точности реза.

2. Материал и прочностные характеристики

Для изготовления пластин-заготовок применяются высокопрочные сплавы, включающие вольфрам и кобальт. Выбор конкретного сплава зависит от обрабатываемого материала: для резки чугуна используются одни типы сплавов, для стали — другие.

Прочностные характеристики пластин являются критическими, так как недостаточная твердость материала приводит к быстрому износу и разрушению режущего элемента. В соответствии с требованиями стандарта, каждая пластина проходит проверку на твердость с использованием твердомера.

Контроль качества пластин

При поступлении на производственное предприятие пластины подвергаются комплексному контролю качества, включающему следующие этапы:

1. Проверка геометрических параметров: осуществляется с использованием специализированных измерительных инструментов для обеспечения соответствия размеров требованиям стандарта.

2. Визуальный осмотр: проводится для выявления дефектов поверхности, таких как трещины, сколы и другие повреждения, особенно на кромках пластин.

3. Контроль маркировки: на каждой пластине должна быть нанесена маркировка, содержащая информацию о производителе, марке сплава и номере партии.

4. Измерение твердости: проводится с применением твердомера для подтверждения соответствия прочностных характеристик установленным требованиям.

5. Выявление скрытых дефектов: при необходимости осуществляется ультразвуковая дефектоскопия для обнаружения внутренних дефектов структуры материала.

Сравнение с другими стандартами

Для более полного понимания специфики ГОСТ 11378-75 целесообразно провести сравнительный анализ с другим широко применяемым стандартом — ГОСТ 25395-90, который регламентирует параметры сменных пластин для различных режущих инструментов, включая резцы и фрезы.

/ Параметр / ГОСТ 11378-75 / ГОСТ 25395-90 / /----------/----------------/---------------/ / Основное назначение / Заготовки для отрезных ножей / Сменные пластины для различных инструментов (резцы, фрезы) / / Номенклатура форм / 3 типа / Специализированные и универсальные / / Допуски на толщину (s) / Очень жесткие / Мягкие / / Допуски на диаметр (D) / Жесткие / В зависимости от точности / / Ключевое требование / Прочность / Универсальность и износостойкость /

Как видно из представленной таблицы, ГОСТ 11378-75 ориентирован на решение узкоспециализированных задач, связанных с производством отрезных ножей. Применение универсальных пластин, регламентируемых ГОСТ 25395-90, в данном случае может привести к снижению эффективности и увеличению износа режущего инструмента.

Рекомендации по работе с пластинами

1. При выборе пластин-заготовок необходимо строго соблюдать требования стандарта, не допуская замены на аналогичные изделия, не соответствующие ГОСТ 11378-75.

2. При оформлении заказа следует указывать марку сплава, например, ВК8, для обеспечения получения продукции надлежащего качества.

3. При приемке партии пластин необходимо проводить тщательную проверку маркировки и результатов измерений твердости, так как даже незначительные отклонения могут существенно повлиять на эксплуатационные характеристики режущего инструмента.

4. В случае возникновения проблем с работой ножей, следует в первую очередь проводить диагностику качества пластин, так как причиной неисправности может быть именно их несоответствие установленным требованиям.

ГОСТ 11378-75 является важным нормативным документом, регламентирующим производство высококачественных режущих элементов для отрезных ножей. Соблюдение требований данного стандарта позволяет обеспечить надежность и долговечность оборудования, а также повысить эффективность производственных процессов.
