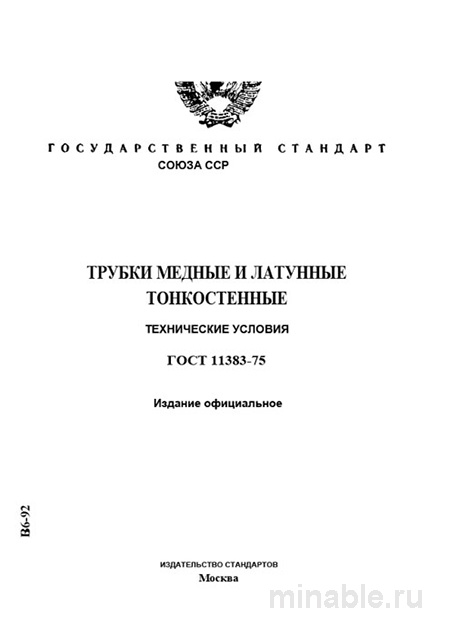

Обзор ГОСТ 11383-75: Тонкостенные трубки
В современном машиностроении и приборостроении особое внимание уделяется выбору материалов. Тонкостенные трубы из меди и латуни в соответствии с ГОСТ 11383-75 широко применяются в различных технических системах. Несмотря на то, что данный стандарт был принят в 1975 году, он по-прежнему является актуальным для специалистов в области инженерии и технических наук. В данном обзоре рассматривается область применения данного стандарта и его особенности.
Назначение и область применения
ГОСТ 11383-75 регламентирует технические условия на тонкостенные трубы из меди (марки М1, М2, М3) и латуни (марка Л63). Основным отличительным признаком труб, соответствующих данному стандарту, является соотношение толщины стенки к внешнему диаметру, которое должно составлять не менее 20:1.
Такие трубы находят применение в конструкциях, где требуется сочетание легкости, гибкости и сложной формы. Примеры включают:
-
Системы охлаждения (радиаторы, змеевики).
-
Системы подачи топлива, масла и охлаждающей жидкости в авиационной и автомобильной технике.
-
Электронные устройства и кабельные системы.
-
Системы, требующие сжатия воздуха (например, в холодильных установках).
Важно отметить, что данный стандарт не предназначен для использования в условиях высокого давления и предполагает использование труб, готовых к эксплуатации.
Технические характеристики
Материалы и их состояния
Стандарт устанавливает строгие требования к материалам, из которых изготавливаются трубы. Медные трубы могут быть изготовлены в твердом, полутвердом или отожженном состоянии. Латунные трубы марки Л63 производятся только в твердом или полутвердом состоянии.
Выбор состояния материала имеет критическое значение для эксплуатации труб:
-
Мягкая медь предпочтительна для гибки и развальцовки, так как она менее подвержена растрескиванию.
-
Твердая медь используется для создания прочных конструкций, однако ее обработка требует большего усилия.
Размеры и допуски
Стандарт определяет следующие параметры труб:
-
Внешний диаметр: от 3 до 60 мм.
-
Толщина стенки: от 0,15 до 1,5 мм.
Допуски на размеры труб также строго регламентированы:
-
По диаметру: для труб диаметром до 10 мм допускается отклонение ±0,06 мм для твердых труб и ±0,08 мм для мягких труб. Для труб большего диаметра допустимое отклонение составляет до ±1%.
-
По толщине стенки: от ±0,03 мм для трубок с минимальной толщиной стенки до ±10% для трубок с максимальной толщиной стенки.
-
Кривизна: трубы не должны иметь кривизны более 1,5 мм на метр для труб диаметром до 10 мм и не более 3 мм для труб большего диаметра.
Контроль качества
Контроль качества является неотъемлемой частью производства труб. Партия труб определяется как совокупность труб одного размера, изготовленных из одного куска металла.
При проверке качества учитываются следующие параметры:
-
Внешний вид: трубы должны быть чистыми, без дефектов, таких как трещины и пятна.
-
Геометрия: проводятся измерения диаметра и толщины стенки. Важно, чтобы трубы имели одинаковую толщину по всей длине.
-
Овальность: трубы не должны иметь овальную форму, так как это может привести к проблемам при монтаже и эксплуатации.
-
Состояние материала: твердые трубы издают звонкий звук при ударе, в то время как мягкие — глухой.
-
Пластичность: трубы проверяются на способность к сплющиванию. При наличии трещин в процессе деформации трубы считаются бракованными.
Сравнение с другими стандартами
Часто ГОСТ 11383-75 путают с ГОСТ 617-2006, который также регулирует производство медных труб. Однако между этими стандартами есть существенные различия:
-
Назначение: трубы по ГОСТ 11383-75 предназначены для использования в сложных конструкциях, в то время как трубы общего назначения по ГОСТ 617-2006 применяются в инженерных системах, таких как водоснабжение и отопление.
-
Толщина стенки: у труб по ГОСТ 11383-75 толщина стенки меньше (0,15-1,5 мм), в то время как у труб общего назначения она составляет 0,8-10 мм.
-
Состояние поставки: трубы по ГОСТ 11383-75 могут поставляться в твердом, полутвердом или отожженном состоянии, в то время как трубы общего назначения чаще всего поставляются в мягком состоянии.
-
Допуски: трубы по ГОСТ 11383-75 имеют более жесткие требования к точности размеров и геометрии.
Неправильный выбор труб может привести к снижению надежности и долговечности конструкции, а также к увеличению затрат на материалы и обслуживание.
Рекомендации по использованию
При заказе тонкостенных труб необходимо указывать все параметры, включая:
-
Стандарт (ГОСТ 11383-75).
-
Марку металла (М1, М2, М3 для меди или Л63 для латуни).
-
Состояние материала (твердое, полутвердое или отожженное).
Для обеспечения высокого качества продукции рекомендуется:
-
Требовать сертификат с результатами испытаний.
-
Проводить визуальный и измерительный контроль качества труб.
-
Обращать внимание на возможные дефекты, такие как пористость в латунных трубах или несоответствие твердости меди.
-
Перед гибкой твердую медь рекомендуется отожчь для повышения пластичности.
-
Избегать чрезмерной деформации твердых латунных труб, так как это может привести к их разрушению.
Заключение
ГОСТ 11383-75 является важным стандартом, который обеспечивает производство тонкостенных труб высокого качества. Правильное понимание и применение данного стандарта позволяет создавать надежные и долговечные конструкции, соответствующие современным требованиям инженерной практики.
