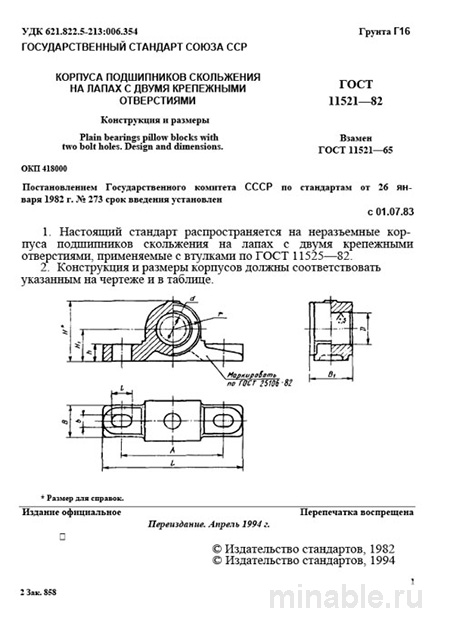

ГОСТ 11521-82: Корпуса подшипников скольжения – Комплексный разбор

Обзор ГОСТ 11521-82: Требования к корпусам подшипников скольжения на лапах

В области машиностроительного производства, при проектировании и модернизации механизмов с невысокими скоростями вращения, первостепенное значение имеет обеспечение надежности и ремонтопригодности узлов трения. ГОСТ 11521-82 устанавливает требования к литым чугунным корпусам подшипников скольжения, которые крепятся на плоских горизонтальных поверхностях посредством двух лап с двумя отверстиями для крепежных элементов. Несмотря на то что данный стандарт был разработан и введен в действие в 1982 году, он продолжает оставаться актуальным благодаря своей детализированной регламентации и высокой точности.

Область применения стандарта

ГОСТ 11521-82 регламентирует конструктивные особенности и размеры литых чугунных корпусов для подшипников скольжения, предназначенных для установки на лапах с двумя крепежными отверстиями. Эти корпуса находят широкое применение в механизмах, не требующих значительных динамических нагрузок и высоких скоростей вращения.

Основные области применения:

• Механизмы ленточных и цепных конвейеров;

• Вентиляционные системы и устройства для удаления дыма;

• Редукторы средней мощности;

• Вспомогательные механизмы, такие как транспортеры, смесители и лебедки.

Следует отметить, что данные корпуса не предназначены для эксплуатации в условиях значительных ударных нагрузок или вибраций. Они обеспечивают высокую устойчивость к статическим нагрузкам, однако подвержены разрушению при воздействии динамических перегрузок.

Технические требования и материалы

Стандарт детально описывает требования к материалам, размерам и допустимым отклонениям для корпусов подшипников скольжения.

Материалы

Основным материалом для изготовления корпусов является серый чугун марок СЧ15 и СЧ20. Эти марки чугуна обладают хорошими литейными свойствами, высокой износостойкостью и относительно низкой стоимостью. В случае необходимости эксплуатации корпусов в условиях агрессивной среды или значительных ударных нагрузок, допускается использование стали. При этом необходимо согласование всех технических условий с заказчиком.

Размеры и формы

ГОСТ 11521-82 предусматривает несколько типоразмеров корпусов, которые определяются внутренним диаметром подшипника в диапазоне от 20 до 110 мм. Основные геометрические параметры, такие как расстояние между крепежными отверстиями, высота лап и диаметры этих отверстий, строго регламентированы. Это позволяет обеспечить взаимозаменяемость деталей и упростить процесс замены вышедших из строя корпусов.

Особое внимание при проверке корпусов уделяется параллельности оси корпуса основанию лап и соосности крепежных отверстий. Несоответствие данных параметров может привести к нарушению работы механизма и преждевременному износу подшипников.

Методы контроля качества

При поступлении партии корпусов на предприятие проводится их тщательная проверка в соответствии с требованиями ГОСТ 11521-82 и техническими условиями, указанными в сопроводительной документации.

Основные этапы проверки:

1. Внешний осмотр: Выявление трещин, сколов и других дефектов, особенно в местах заливки металла и на внутренней поверхности отверстия под втулку.

2. Измерение размеров: Использование измерительных инструментов (линейка, штангенциркуль, плита) для контроля диаметра отверстия под втулку, расстояния между крепежными отверстиями и их диаметра, а также геометрии основания лап.

3. Контроль шероховатости поверхности: Проверка гладкости поверхности отверстия под втулку, так как неровности могут привести к снижению эксплуатационных характеристик подшипников.

4. Контроль твердости чугуна: В некоторых случаях проводится проверка твердости материала для подтверждения его соответствия требованиям стандарта.

Сравнение с другими стандартами

Существует аналогичный стандарт ГОСТ 11607-82, который регламентирует корпуса подшипников скольжения с четырьмя крепежными отверстиями. Данный стандарт предназначен для механизмов, требующих более высоких эксплуатационных характеристик, таких как повышенная устойчивость и способность выдерживать значительные нагрузки.

Основные отличия:

• Область применения: ГОСТ 11521-82 для механизмов с невысокими нагрузками, ГОСТ 11607-82 для более мощных механизмов.

• Устойчивость: ГОСТ 11521-82 менее устойчив, ГОСТ 11607-82 более устойчив.

• Требования к поверхности: Для ГОСТ 11521-82 допустимы небольшие неровности, для ГОСТ 11607-82 поверхность должна быть очень ровной.

• Размеры: ГОСТ 11521-82 внутренний диаметр до 110 мм, ГОСТ 11607-82 до 125 мм.

• Область применения: ГОСТ 11521-82 в обычных механизмах, ГОСТ 11607-82 в более мощных и тяжелых устройствах.

Выбор стандарта зависит от конкретных условий эксплуатации механизма. Для большинства стандартных механизмов достаточно использования корпусов с двумя крепежными отверстиями по ГОСТ 11521-82.

Рекомендации по выбору и эксплуатации

При проектировании и эксплуатации механизмов с корпусами подшипников скольжения рекомендуется учитывать следующие аспекты:

1. Использование стандартных размеров для упрощения замены и ремонта деталей.

2. Тщательная проверка документации на соответствие материала и размеров требованиям стандарта.

3. Проведение контроля качества с использованием поверенных измерительных инструментов.

4. Обеспечение чистоты всех поверхностей при установке корпусов.

5. Регулярная проверка состояния подшипников и соблюдение рекомендуемых параметров смазки для обеспечения долговечности и надежности работы механизма.

ГОСТ 11521-82 представляет собой надежный и проверенный стандарт, регламентирующий производство корпусов подшипников скольжения. Его соблюдение является залогом высокой надежности и долговечности механизмов, а также упрощает процесс их эксплуатации и обслуживания.
