ГОСТ 11608-82: Разбор и описание корпусов подшипников скольжения (4 отверстия)

Обзор ГОСТ 11608-82: Принципы выбора корпуса для подшипника скольжения

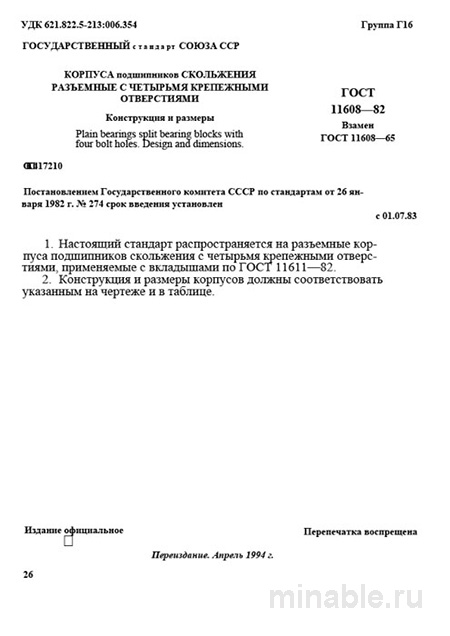

В машиностроении ключевое значение имеет обеспечение длительной и безотказной эксплуатации всех компонентов. Одним из таких элементов является корпус подшипника скольжения, который обеспечивает оптимальное функционирование подшипника, минимизируя его износ. ГОСТ 11608-82 регламентирует параметры и размеры корпусов подшипников скольжения, предназначенных для крепления к оборудованию с использованием четырех крепежных элементов (болтов или шпилек). Этот стандарт является основополагающим для обеспечения взаимозаменяемости и унификации деталей в различных машинах.

Назначение и область применения ГОСТ 11608-82

Данный стандарт устанавливает требования к конструкции, размерам и техническим характеристикам корпусов подшипников скольжения, используемых в механизмах с умеренными нагрузками. Основные области применения включают:

• Конвейерные и транспортные системы;

• Вентиляционные и насосные установки;

• Сельскохозяйственное и текстильное оборудование;

• Промышленные механизмы и оборудование, эксплуатируемое в шахтах и на заводах.

Преимущество корпусов, соответствующих ГОСТ 11608-82, заключается в возможности их быстрой и удобной разборки без необходимости демонтажа других узлов оборудования, что существенно упрощает техническое обслуживание и ремонт.

Основные параметры корпуса

Согласно стандарту, корпуса подшипников скольжения подразделяются на два типа в зависимости от конструктивных особенностей системы смазки:

1. Корпуса с двумя канавками для подачи смазочного материала.

2. Корпуса с одной канавкой и дополнительным отверстием для подачи масла сверху.

Выбор типа корпуса зависит от условий эксплуатации подшипника. В условиях повышенной запыленности рекомендуется использовать второй тип корпуса для предотвращения попадания абразивных частиц в смазочную систему.

Материалы, используемые для изготовления корпусов, включают серый чугун и углеродистую сталь. Вкладыши изготавливаются из специальных сплавов, таких как баббит, бронза или другие антифрикционные материалы. Использование некачественных вкладышей может привести к ускоренному износу подшипника.

Контроль качества корпусов

При производстве корпусов подшипников скольжения проводится комплекс мероприятий по контролю качества, включающий:

• Проверку соответствия геометрических параметров отверстий в корпусе и крышке;

• Визуальный осмотр поверхности корпуса на наличие дефектов;

• Контроль состояния резьбовых соединений крепежных элементов;

• Сверку маркировки на корпусе с требованиями нормативной документации.

Дополнительно осуществляется проверка совместимости всех компонентов корпуса, чтобы исключить наличие слишком свободного или тугого сопряжения.

Сравнение с другими стандартами

Существует ряд стандартов, аналогичных ГОСТ 11608-82, например, ГОСТ 7872-89. Основные различия между ними заключаются в следующем:

• ГОСТ 11608-82 предназначен для крепления к плоским поверхностям с использованием четырех крепежных элементов, что обеспечивает надежное и устойчивое соединение.

• ГОСТ 7872-89 допускает крепление к специальным "лапам" или фланцам, что упрощает монтаж в некоторых конструкциях.

• Первый стандарт предпочтительнее для эксплуатации в условиях повышенных вибраций и ударных нагрузок.

• Второй стандарт более прост в установке и подходит для менее агрессивных условий эксплуатации.

Рекомендации для инженеров и специалистов по закупкам

При выборе корпуса подшипника скольжения рекомендуется учитывать следующие аспекты:

• Для ответственных и новых проектов предпочтительно использовать корпуса из стали, обладающие большей прочностью и долговечностью по сравнению с чугунными аналогами.

• В условиях агрессивной среды (например, при химическом воздействии) необходимо указывать требования к материалам корпуса.

• При приобретении продукции следует требовать предоставления сертификатов соответствия на используемые материалы.

• Важно проверять состояние резьбовых отверстий и наличие смазочных материалов для предотвращения коррозии и износа.

• Перед окончательной сборкой рекомендуется провести проверку на легкость монтажа и демонтажа корпуса без вала.

ГОСТ 11608-82 является важным нормативным документом, регламентирующим параметры и требования к корпусам подшипников скольжения. Соблюдение требований стандарта обеспечивает надежность и долговечность эксплуатации оборудования, что является ключевым фактором в современном машиностроении.
