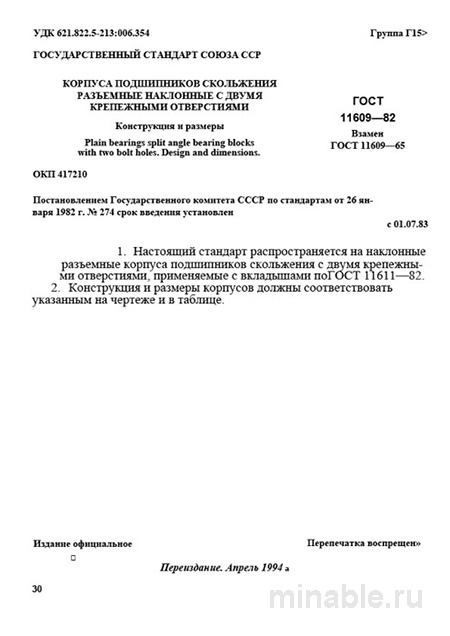

ГОСТ 11609-82: Разбор и описание корпусов подшипников скольжения

Обзор ГОСТ 11609-82: Наклонные корпуса для подшипников скольжения

В современном промышленном производстве обеспечение бесперебойной работы оборудования является критически важным аспектом. Для обеспечения надежности узлов трения и их легкого обслуживания разработаны специализированные стандарты и нормы. Одним из таких стандартов является ГОСТ 11609-82, регламентирующий наклонные корпуса для подшипников скольжения. В данном обзоре представлен анализ данного стандарта, его основных положений и требований, а также сравнение с аналогичными нормативными документами.

Назначение и область применения ГОСТ 11609-82

ГОСТ 11609-82 устанавливает технические требования к наклонным корпусам для подшипников скольжения, имеющим два крепежных отверстия и наклоненное основание. Основное назначение таких корпусов заключается в компенсации возможных ошибок при монтаже валов без необходимости проведения сложных регулировочных работ. Наклонное основание позволяет легко выровнять корпус с помощью специальных прокладок.

Эти корпуса находят применение в простых механизмах с невысокой нагрузкой, таких как конвейерные линии, вентиляторы, подъемные устройства и другое вспомогательное оборудование. Важно отметить, что для функционирования данных корпусов требуется отдельный вкладыш, подбираемый в соответствии с размерами вала.

Основные требования стандарта

ГОСТ 11609-82 четко определяет параметры, которым должны соответствовать корпуса подшипников скольжения.

Конструкция и размеры

Корпуса выпускаются в двух вариантах исполнения:

1. С одним штифтом, фиксирующим вкладыш.

2. С выступом на вкладыше, входящим в паз крышки.

Все геометрические параметры, включая диаметр отверстий, расстояния между ними, а также общие габариты корпуса, регламентированы стандартом. Угол наклона основания строго определен и является постоянным.

Материалы

Основным материалом для изготовления корпусов является серый чугун, обладающий высокой прочностью и способностью эффективно гасить вибрации. В некоторых случаях, при эксплуатации в условиях повышенных вибрационных нагрузок, допускается использование чугуна более высокой прочности. Крышки корпусов, как правило, изготавливаются из того же материала, что и сам корпус.

Контроль качества

При приемке корпусов на производство проводится их комплексная проверка по следующим параметрам:

1. Внешний осмотр: выявляются трещины, неровности и другие дефекты, а также проверяется наличие клейма производителя.

2. Контроль размеров: измеряется диаметр отверстий и проверяется соосность половинок корпуса.

3. Проверка плоскостности: корпус устанавливается на ровную поверхность, после чего оценивается его горизонтальность.

4. Проверка резьбы: осуществляется вкручивание специального контрольного болта для оценки состояния резьбы.

Сравнительный анализ с другими стандартами

Существует ряд других стандартов, регламентирующих конструкции подшипников скольжения, каждый из которых предназначен для специфических условий эксплуатации:

• ГОСТ 11609-82 — наклонные корпуса для компенсации ошибок при монтаже.

• ГОСТ 7872-89 — прямые корпуса для использования на ровных поверхностях.

• ГОСТ 13093-81 — фланцевые корпуса, предназначенные для крепления к вертикальным или горизонтальным поверхностям.

Рекомендации по выбору и эксплуатации

При выборе корпусов для подшипников скольжения рекомендуется учитывать следующие факторы:

1. Определить необходимость использования наклонного основания в зависимости от условий монтажа вала.

2. Проверить наличие паспорта или сертификата, подтверждающего соответствие материала и размеров корпуса требованиям стандарта.

3. Убедиться в соосности и ровности корпуса, а также в наличии набора прокладок различной толщины для выравнивания.

4. После установки корпуса рекомендуется заменить крепежные болты на более надежные для предотвращения их ослабления под воздействием вибраций.

Заключение

ГОСТ 11609-82 является важным нормативным документом, регламентирующим производство наклонных корпусов для подшипников скольжения. Соблюдение требований данного стандарта обеспечивает надежность и долговечность работы оборудования, а также упрощает процесс его обслуживания. Правильный выбор и качественная проверка корпусов на всех этапах производства являются ключевыми факторами успешной эксплуатации оборудования.
