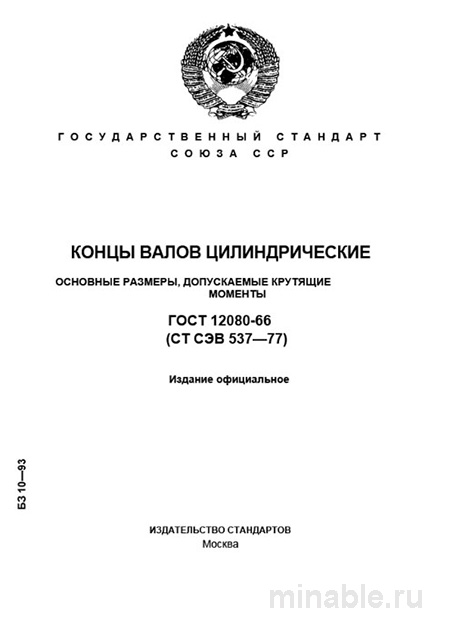

ГОСТ 12080-66: Комплексный разбор и практическое применение

Обзор ГОСТ 12080-66: Применение и методы проверки

В машиностроении обеспечение надежного соединения валов с другими элементами конструкции является критически важным фактором для обеспечения бесперебойной работы механизмов. ГОСТ 12080-66 представляет собой нормативный документ, регламентирующий параметры цилиндрических концов валов, предназначенных для передачи вращательного движения посредством шпонок или шлицевых соединений. Стандарт направлен на обеспечение совместимости различных компонентов и повышение надежности их функционирования.

Цель и область применения

ГОСТ 12080-66 разработан для унификации конструктивных параметров цилиндрических концов валов. Это позволяет обеспечить взаимозаменяемость деталей, таких как зубчатые колеса, шкивы и полумуфты, в механизмах общего назначения, где не требуется высокая точность или исключительная прочность. Стандарт находит применение в приводах для конвейеров, насосов, сельскохозяйственной техники и других подобных устройствах. Однако он не предназначен для использования в механизмах, работающих в условиях повышенных нагрузок или скоростей, таких как авиационные двигатели.

Основные требования

Документ описывает два типа конструктивных исполнений концов валов:

1. Тип 1: Цилиндрические концы валов, имеющие разные диаметры и соединенные под углом. Такая конструкция позволяет осуществлять монтаж и фиксацию деталей посредством давления.

2. Тип 2: Цилиндрические концы с резьбовым участком. Такая конструкция обеспечивает возможность быстрого монтажа и демонтажа деталей.

В стандарте установлены требования к размерам валов, их длине, а также к допустимым значениям крутящего момента. Эти параметры являются важными для инженеров при выборе компонентов для конкретных механизмов.

Материалы изготовления

Стандарт не содержит конкретных указаний относительно марок стали, однако предписывает, что материал должен обладать необходимыми прочностными характеристиками. Для большинства механизмов общего назначения используется сталь марки 45. В случае повышенных требований к прочности и долговечности применяются легированные стали, такие как 40Х и 40ХН.

Методы контроля качества

При приемке партий валов необходимо проводить комплекс мероприятий по проверке их качества:

1. Визуальный осмотр: Выявление наличия дефектов поверхности, таких как заусенцы, коррозия, трещины и другие повреждения.

2. Геометрические измерения: Определение соответствия диаметра и длины вала заданным параметрам, а также оценка его прямолинейности.

3. Контроль шпоночного паза: Проверка соответствия ширины паза требованиям стандарта, а также его расположения относительно оси вала.

4. Измерение твердости: Определение уровня твердости материала вала для оценки его износостойкости.

Сравнительный анализ с другими стандартами

Существуют и другие нормативные документы, регламентирующие параметры валов. Рассмотрим основные отличия:

• ГОСТ 12080-66: Стандарт, описывающий цилиндрические концы валов с передачей момента через шпоночное соединение. Отличается простотой конструкции и невысокой стоимостью.

• ГОСТ 3128-70: Стандарт, распространяющийся на цилиндрические концы валов, но применимый ко всему валу, а не только к его концам. Обеспечивает большую универсальность.

• ГОСТ 24266-66: Стандарт, регламентирующий параметры конических концов валов. Отличается высокой точностью и удобством при разборке и сборке механизмов.

Рекомендации для специалистов

Для инженеров:

• Детальное описание требований: В проектной документации необходимо указывать не только геометрические параметры, но и требования к шероховатости поверхности, материалам и допустимым дефектам.

• Контроль радиуса паза: Обеспечение правильного радиуса шпоночного паза является важным условием для предотвращения разрушения вала под нагрузкой.

Для специалистов по закупкам:

• Тщательная проверка документации: В договорах должны быть указаны не только номер стандарта, но и все технические условия, включая требования к материалам и методы контроля.

• Контроль качества материалов: Запрос у поставщика сертификатов, подтверждающих соответствие материалов требованиям стандарта.

• Визуальный и инструментальный контроль: Проведение проверки валов на наличие дефектов, соответствие размеров и твердости установленным параметрам.

Заключительные положения

ГОСТ 12080-66, несмотря на свой возраст, остается актуальным нормативным документом в области машиностроения. Для обеспечения его эффективного применения необходимо учитывать особенности конструкции, правильно выбирать материалы и проводить комплексный контроль качества. Это позволяет создавать надежные и долговечные механизмы, соответствующие современным требованиям.
