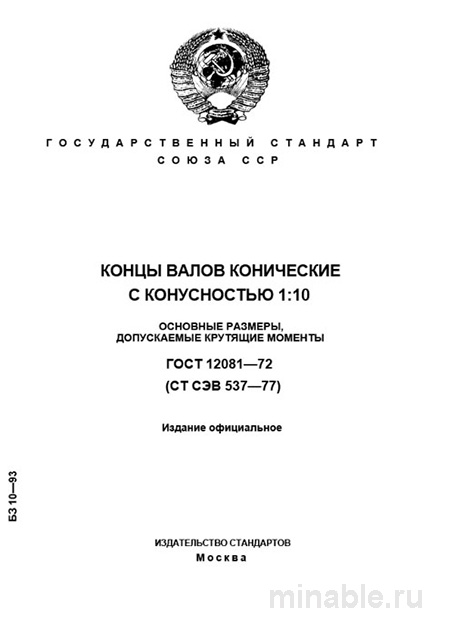

ГОСТ 12081-72: Концы валов конические – подробный разбор

Обзор стандарта ГОСТ 12081-72: Значение конических концов валов в современном машиностроении

В сфере машиностроения обеспечение надежного и точного соединения валов с другими компонентами является критически важным. Одним из эффективных методов реализации данного требования является использование конических соединений, регламентированных стандартом ГОСТ 12081-72. Несмотря на то что стандарт был принят в 1972 году, он продолжает активно применяться в инженерной практике. В данном обзоре рассматриваются основные положения стандарта, его назначение, требования к геометрии и материалам, а также методы контроля качества конических валов.

Цели и применение конических концов валов

Конические концы валов с углом наклона 1:10 предназначены для фиксации компонентов, таких как шкивы, маховики и звездочки. Основная функция таких соединений заключается в обеспечении передачи вращательного движения без проскальзывания и с высокой степенью центрирования деталей.

Конические соединения находят широкое применение в различных отраслях промышленности, включая:

• Механизмы для транспортировки грузов (конвейеры, элеваторы).

• Соединения валов с зубчатыми колесами и муфтами.

• Фиксацию деталей на выходных валах, например, шкивов или звездочек.

Требования к изготовлению конических валов

Стандарт ГОСТ 12081-72 устанавливает строгие требования к геометрии, размерам и материалам конических валов. Основные положения включают:

1. Геометрические параметры: Угол наклона конуса составляет 1:10, что означает уменьшение диаметра вала на 1 мм на каждые 10 мм его длины. Диаметры валов варьируются от 8 до 200 мм. Поверхность вала должна быть обработана до высокой степени гладкости для обеспечения плотного прилегания сопрягаемых деталей.

2. Материалы: Для изготовления конических валов применяются высокопрочные стали марок 45, 40Х и 40ХН, обладающие высокой механической прочностью и устойчивостью к значительным нагрузкам.

3. Крутящие моменты: Стандарт регламентирует максимальные крутящие моменты, передаваемые через конические соединения, которые зависят от степени затяжки крепежных элементов (болтов или гаек). Важно учитывать, что указанные значения рассчитаны для валов из указанных марок стали. При использовании других материалов необходимо проводить перерасчет допустимых нагрузок.

Методы контроля качества конических валов

Контроль качества конических валов является неотъемлемой частью производственного процесса. Основные этапы проверки включают:

1. Проверка конусности: Угол наклона конуса измеряется с использованием специализированных инструментов. Допустимые отклонения от заданного значения регламентированы стандартом.

2. Контроль размеров: Диаметр вала измеряется в нескольких контрольных точках по его длине для обеспечения его постоянства.

3. Оценка шероховатости поверхности: Поверхность вала должна соответствовать требованиям по параметру шероховатости Ra, что проверяется с помощью профилометров или сравнением с эталонными образцами.

4. Проверка соосности: Коническая поверхность должна быть строго параллельна базовым поверхностям вала, что контролируется с помощью измерительных приборов.

Сравнительный анализ с другими типами соединений

В машиностроении применяются различные методы соединения валов, включая шпоночные, шлицевые и конические. Сравнительный анализ этих типов соединений представлен в таблице:

/ Параметр / Коническое соединение (ГОСТ 12081-72) / Шпоночное соединение (ГОСТ 23360-78) / Шлицевое соединение (ГОСТ 2893-82) / /-------------------------/---------------------------------------------------/----------------------------------------------------/------------------------------------------------------/ / Основное назначение / Передача момента с высокой точностью центрирования / Передача момента через шпонку / Передача больших моментов, обеспечение осевого перемещения / / Сборка/разборка / Относительно проста, многократная / Проста, но может приводить к ослаблению вала / Сложнее, требует высокой точности совмещения / / Точность центрирования / Очень высокая / Средняя / Высокая / / Стоимость изготовления / Выше / Ниже / Выше / / Назначение по моментам / Средние и тяжелые моменты / Малые и средние моменты / Большие и тяжелонагруженные моменты /

Практические рекомендации

Для эффективного использования конических соединений рекомендуется учитывать следующие аспекты:

1. Проектирование: При разработке конструкций необходимо проводить расчеты на прочность с учетом всех действующих нагрузок.

2. Изготовление: Особое внимание следует уделять качеству обработки поверхности валов, так как это напрямую влияет на надежность соединения.

3. Контроль качества: При приемке конических валов необходимо использовать специализированные инструменты для проверки их геометрии и размеров.

4. Монтаж: Важно обеспечить чистоту поверхностей сопрягаемых деталей и строго контролировать момент затяжки крепежных элементов.

Заключение

Конические соединения, регламентированные стандартом ГОСТ 12081-72, представляют собой надежное и эффективное решение для фиксации деталей на валах. Они обеспечивают высокую точность центрирования, что позволяет создавать долговечные и прочные механизмы. Соблюдение требований стандарта и использование качественных материалов являются ключевыми факторами успешного применения конических соединений в машиностроении.
