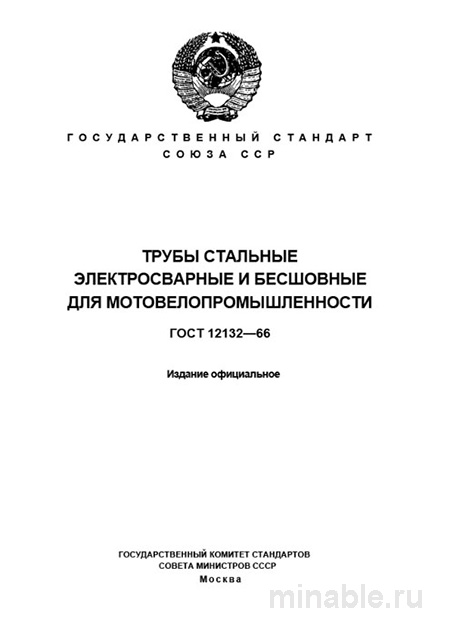

ГОСТ 12132-66: Комплексный разбор и описание труб для мотовелопромышленности

Обзор ГОСТ 12132-66: Технический анализ стандарта

В условиях активного внедрения новых материалов и нормативных требований в машиностроении, стандарты ГОСТ, разработанные в советский период, сохраняют свою актуальность для определённых отраслей. Одним из таких значимых стандартов является ГОСТ 12132-66, который регламентирует производство стальных труб, предназначенных для использования в конструкциях велосипедов, мопедов и мотоциклов. Данный стандарт остаётся востребованным в силу его строгих требований к надёжности и точности продукции, что является критически важным для обеспечения безопасности и долговечности конечного изделия.

Назначение и область применения ГОСТ 12132-66

Настоящий стандарт устанавливает технические условия для производства стальных труб, которые применяются при изготовлении рам, вилок, рулей и прочих конструктивных элементов двухколёсного транспорта. Основное требование стандарта заключается в обеспечении высокой прочности труб при сохранении их минимальной массы, что обусловлено динамическими нагрузками, которым подвергается транспортное средство в процессе эксплуатации.

Требования к материалам, геометрии и механическим свойствам

Материалы

Для изготовления труб по ГОСТ 12132-66 используются углеродистые стали различных марок: 10, 20, 35 и 45. Выбор марки стали зависит от функционального назначения конкретной детали. Так, для менее нагруженных элементов конструкции предпочтительно использование сталей марок 10 и 20, в то время как для более ответственных узлов рекомендуется применение сталей 35 и 45. Важно учитывать, что химический состав стали оказывает значительное влияние на её свариваемость. Использование стали марки 45 без соответствующей предварительной обработки может привести к образованию трещин в сварных швах.

Геометрические параметры

Стандарт предусматривает два класса точности труб: повышенный и обычный. Для изготовления рам велосипедов, как правило, применяются трубы повышенного качества. К основным геометрическим параметрам труб относятся:

• Толщина стенки трубы, которая должна быть равномерной по всей длине с допустимыми отклонениями не более 10%. Неравномерная толщина стенки может привести к возникновению усталостных напряжений и, как следствие, к разрушению конструкции.

• Диаметр трубы, который должен соответствовать установленным допускам. Для труб повышенного класса точности отклонение от номинального диаметра не должно превышать ±0,2 мм. Это требование обеспечивает взаимозаменяемость деталей и их корректное сопряжение.

• Овальность трубы, то есть отклонение её поперечного сечения от круглой формы, также подлежит строгому контролю. Превышение допустимых значений овальности может негативно сказаться на прочностных характеристиках изделия.

Механические свойства

Трубы, производимые в соответствии с ГОСТ 12132-66, проходят комплекс испытаний на прочность и пластичность. К основным методам испытаний относятся:

• Растяжение, которое позволяет определить предел текучести и временное сопротивление материала.

• Сплющивание, в ходе которого проверяется способность трубы выдерживать заданную нагрузку без разрушения.

• Для бесшовных труб проводится испытание на раздачу, что позволяет оценить их способность к пластической деформации.

Методы контроля качества

Контроль качества труб осуществляется в несколько этапов:

1. Внешний осмотр, включающий проверку поверхности труб на наличие дефектов, таких как трещины, вмятины, заусенцы и прочие несоответствия.

2. Измерение геометрических параметров, таких как диаметр и толщина стенки трубы.

3. Контроль сварных швов (при их наличии), который включает визуальный осмотр и проверку на наличие дефектов.

4. Механические испытания, направленные на оценку прочности и пластичности труб.

Отличия ГОСТ 12132-66 от других стандартов

ГОСТ 12132-66 имеет ряд отличий от других стандартов, регламентирующих производство труб. Например, трубы, соответствующие ГОСТ 3262-75 (предназначенные для использования в водопроводных системах), не могут быть использованы для изготовления рам велосипедов или мотоциклов, поскольку они не обладают необходимой прочностью для выдерживания динамических нагрузок, характерных для двухколёсного транспорта.

Рекомендации по работе с трубами

1. При заказе труб необходимо указывать марку стали, класс точности, диаметр и длину изделия. Например, «труба стальная бесшовная 25х1,2 мм ГОСТ 12132-66, сталь марки 20, класс точности П».

2. При получении партии труб следует провести выборочный контроль качества, включая проверку сертификатов соответствия.

3. Особое внимание необходимо уделять качеству сварных швов, которые должны быть выполнены в соответствии с требованиями стандарта и не содержать дефектов.

4. При необходимости проведения механической обработки труб (например, гибки или резки) следует учитывать пластичность материала, чтобы избежать образования трещин и разрушения изделия.

5. Запрещается использование труб, предназначенных для других целей (например, водопроводных), в конструкциях велосипедов и мотоциклов, так как это может привести к аварийным ситуациям и снижению безопасности эксплуатации.

ГОСТ 12132-66 является важным нормативным документом, который обеспечивает высокое качество стальных труб, используемых в производстве двухколёсного транспорта. Строгие требования стандарта направлены на обеспечение надёжности, долговечности и безопасности конечного изделия, что делает его незаменимым для применения в данной отрасли.
